关于#原理图#的问题，如何解决？

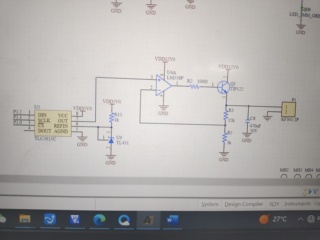

讲解原理图 :这部分原理图，调节电压值是怎么调节的，做一个分析以及每个元器件的作用，

TLC5615是个DAC，输出类型是电压信号，通过运放和三极管功率放大后输出
TL431是个可控稳压参考电源，用作DAC的参考电压，调节它可以改变输出幅度

TLC5615是个10位的DAC，可以通过spi接口控制输出的电压（可调0~5V电压）；
运算放大器LM358组成一个比较器，当TLC5615输出高于2.4V时，则P1的两个引脚输出12V和0V的电源，供外接继电器、小型电机做驱动使用。

• 这个问题的回答你可以参考下: https://ask.csdn.net/questions/7761081
• 这篇博客你也可以参考下：单片机：步进电机（内含硬件原理及解析，软件编程及注释）
• 除此之外, 这篇博客: 【笔记】6位数码管显示定时器定时的时分秒，通过按键控制时间，自定义串口通信协议，根据单片机接收到的指令控制数码管显示中的 仿真实验电路： 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


•



• 您还可以看一下 张飞老师的硬件开发与电路设计速成入门到精通视频教程第一部课程中的 分析整流桥电路，电容计算小节, 巩固相关知识点


P1 的输出电压范围在 0-11.3V
P1 的输出电压,是 TLC5615 DA 输出电压的 5 倍
计算公式如下
Vp1=Vda * ( R3 + R5)/R5 = Vda * 5
当 Vda 输出小于 2.26V 时，Vp1 的输出电压按上面的公式计算
当 Vda 输出大于等于 2.26V 时，Vp1 的输出电压一直是 11.3V
用CPU控制 TLC5615 的输出电压，选择合适的 R3,R5值，就能实现一个可编程的电压源输出

你主要控制TLC5615输出的电压值就可以实现电压调节了，这种数字调节方法在自动化控制中很常见，可以实现软件自动对输出的控制，而不像电位器等的调节方法，需要手动。

这个电路数控输出电压最大5V，由送入的二进制数据控制，运放输出经过三极管电阻分压负反馈控制输出，按三极管分压可获得5倍输出，最大输出10V，因为供电12V限制，比如数控输出1V则三极管输出5V，TIP122是达林顿管可提供3A最大5A电流。
https://img-blog.csdnimg.cn/03d51d92f93c4b1f9bb361fc374db8cd.png

看到上面各位的回复，相信你已经知道了各个元器件的作用。好像没人具体的说怎么调整输出电压是吧。
TLC5615是个10位的DAC芯片：直流转交流，输入11 1111 1111，输出最高电压；输入00 0000 0000，输出最低电压
调整输出电压------在输入00 0000 0000 --- 11 1111 1111之间输入不同的值，就能改变输出的电压值。

TLC5615怎么输入，这个可以百度到：
P1.2 = 0，使能
P1.1 是时钟，上升沿时，读取P1.0的电平
P1.0 是数据，在P1.1低电平时确定值，在P1.1上升沿时，数据被读入TLC5615
