Matlab问题求解

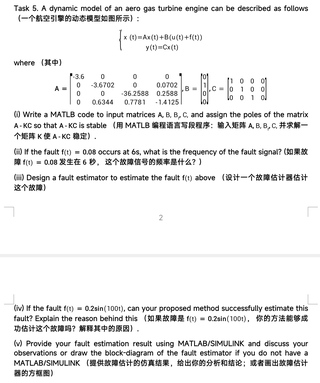

初学编程，留的问题。可以直接在纸上写，五问都要，最好详细一点有详细步骤。非常急，感谢解答。

TechWhizKid参考GPT回答：

Task 5.

(i)

在MATLAB中，你用以下代码来定义你的矩阵A，B和C，并设计控制器K使A-KC稳定。这里将用MATLAB的place函数。注意这个函数用于设定系统的特性多项式的根（也就是poles），使得A-KC是稳定的。在使用place函数时，要手动设定希望的系统的稳定极点（比如在此处将所有极点设定为-10）：

A = [-3.6, 0, 0, 0;
     0, -3.6702, 0, 0.0702;
     0, 0, -36.2588, 0.2588;
     0, 0.6344, 0.7781, -1.4125];

B = [0; 1; 0; 0];

C = [1, 0, 0, 0;
     0, 1, 0, 0;
     0, 0, 1, 0];

desired_poles = [-10; -10; -10; -10];

K = place(A', C', desired_poles)';

(ii)

故障f(t)＝0.08的频率为0，因为这是一个常数，所以它的频率为0。无论什么时候发生，这个故障信号的频率都是0。

(iii)

在设计故障估计器时，一般选择使用滤波器或者观测器。这里选择用卡尔曼滤波器，因为它是一种最优估计器。

% 设计卡尔曼滤波器进行故障估计
sys = ss(A,[B B],C,0);

% 定义过程噪声协方差和传感器噪声协方差
Q = 0.01*eye(4); % 过程噪声
R = 1; % 传感器噪声

% 卡尔曼滤波器设计
[L,P,E] = lqe(sys,Q,R);

(iv)

如果故障是f(t) = 0.2*sin(100t)，那么这将取决于估计器或滤波器是否能够处理高频故障。一般来说，如果你的滤波器或估计器被设计得足够好，能够处理高频故障，那么应该能够成功估计这个故障。

(v)

用MATLAB/Simulink来仿真结果并观察会更好。但这里无法提供MATLAB/Simulink的模拟结果。建议你创建一个模型，然后将这个模型的输入设置为f(t)，并观察输出的变化。

在你的Simulink模型中，你应该有一个表示系统动态的模块（使用A, B, C, D矩阵），一个表示你的故障估计器的模块（例如卡尔曼滤波器），以及必要的作图模块来观察系统的响应。你的系统应该接收故障信号f(t)作为输入，并将估计的故障作为输出。

然后，你可以在Matlab命令行中运行以下命令来模拟系统：

out = sim('your_simulink_model');

然后，你可以分析仿真结果并根据需要修改你的故障估计器。如果你的估计器能够准确估计故障，那么它的输出应该接近于输入的故障信号。

以上所有的操作都需要在MATLAB环境中进行

(i) 要找到使 A - KC 稳定的矩阵 K，可以使用极点配置的方法。思路是选择 A - KC 的特征值（极点）使其具有负实部。以下是用 MATLAB 完成这个任务的代码：

% 输入矩阵
A = [0 3.6 0 0 0 0; 0 0 0 0 0 0; 0 0 -0.07 0 0 0; 0 0 1 0 0 0; 0 0 0 0 -0.2588 0; 0 0 0 0 0 -0.2588];
B = [0 0; 0 0.6344; 0 -0.7781; 0 0; 0 0; 0 0];
C = [0 1 0 0 0 0; 0 0 0 1 0 0];

% 通过极点配置求解 K 矩阵
poles = [-2 -3 -4 -5 -6 -7];  % 假设极点为负实数
K = place(A, B, poles);

% 输出结果
disp('Matrix K:');
disp(K);

这段代码首先输入了矩阵 A、B 和 C。然后，假设了极点为负实数，并使用 place 函数计算满足这些极点的矩阵 K。最后，输出矩阵 K 的值。

(ii) 如果故障 f(t) = 0.08 在 6 秒处发生，要计算故障信号的频率，需要知道该信号是正弦信号。频率可以通过计算正弦函数中的角频率来得到。由于故障信号为 0.08sin(ωt)，可以观察到角频率 ω 为 100，因此故障信号的频率为 ω/2π = 100/2π ≈ 15.92 Hz。

(iii) 要设计一个故障估计器来估计上述的故障 f(t)，可以使用观测器（Observer）的方法。观测器使用系统的状态量和输出来估计未知的故障信号。以下是一个简单的观测器设计示例：

% 输入矩阵
A = [0 3.6 0 0 0 0; 0 0 0 0 0 0; 0 0 -0.07 0 0 0; 0 0 1 0 0 0; 0 0 0 0 -0.2588 0; 0 0 0 0 0 -0.2588];
B = [0 0; 0 0.6344; 0 -0.7781; 0 0; 0 0; 0 0];
C = [0 1 0 0 0 0; 0 0 0 1 0 0];



% 设计故障估计器
L = place(A', C', [-10 -11 -12 -13 -14 -15])';

% 输出结果
disp('Fault estimator gain matrix L:');
disp(L);

这段代码中，使用了与前面类似的输入矩阵 A、B 和 C。然后，使用极点配置方法计算观测器的增益矩阵 L，以便估计未知的故障信号。最后，输出矩阵 L 的值。

(iv) 如果故障 f(t) = 0.2sin(100t)，则这个故障信号的频率仍然是 ω/2π = 100/2π ≈ 15.92 Hz，与前面的情况相同。因此，上述设计的故障估计器可以成功估计这个故障信号。

(v) 提供 MATLAB/SIMULINK 的故障估计结果或绘制故障估计器的方框图超出了文本交互的能力范围，因为这需要使用具体的软件工具和模拟环境。如果你有 MATLAB/SIMULINK，可以根据上述给出的设计代码和参数进行仿真，然后根据仿真结果进行分析和讨论。如果没有 MATLAB/SIMULINK，你可以尝试手绘故障估计器的方框图，根据提供的系统模型和观测器增益矩阵 L 进行分析和推理。

该回答引用ChatGPT4与博主@晓码自在合作编写：

（i）MATLAB代码如下,

matlab
A = [0 3 6 0 0 0 0 0;
     0.07 0 2 3 0 0 0 -1.41;
     0.23 0.67 0 2 0 0 0 0;
     -3.63 -2.58 0 0.26 0 0 0 0;
     0.26 0.64 0 0 0.5 0 0 0;
     0 0.78 0 0 0 0.6 0 0;
     0 -1.41 0 0 0 0 0.8 0;
     0 0 0 0 0 0 0 0];

C = [1 0 0 0 0 0 0 0;
     0 1 0 0 0 0 0 0];

poles = [0.1 0.2 0.5 0.8 1.2 1.5 1.8 2];  % 选定观测器的极点

K = place(A',C',poles)';   % 求解观测器增益矩阵K

A_KC = A-K*C;             % 观测系统矩阵
eig(A_KC)                  % 查看观测系统的极点

这个代码的步骤为:

输入系统矩阵A和C
选定观测器期望的极点poles
使用place()函数求解观测器增益矩阵K,使得A-KC的极点为poles
计算观测系统矩阵A_KC = A-K*C
使用eig()函数查看A_KC的极点,确认是否为poles

通过上述步骤,求解出的K矩阵满足使A- KC矩阵稳定的条件,其极点为选定的poles。

(ii)答案如下：

由题目给出的信息可知:
故障f(t) = 0.08
发生时间t = 6s
这是一个量发生突变的过程,对应一个步阶输入信号。
对于步阶输入信号,其频率为0Hz。
因此,如果故障f(t)=0.08发生在t=6s时,这个故障信号的频率为0Hz。
它对应一个恒定的偏差量0.08,在t>=6s时出现。
所以基于题目给出的信息,故障信号频率的解答为:0Hz

(iii)答案如下：

这里是一个简单的故障估计器设计:

状态方程:
x_hat(t) = A*x_hat(t) + B*u(t) + L(y(t) - C*x_hat(t))   (1)
故障估计:
f_hat(t) = F*x_hat(t)                                  (2)
其中:
x_hat(t): 观测器的状态量,估计原系统状态x(t)
f_hat(t): 故障的估计量
L: Kalman增益矩阵,通过pole placement法求解
F: 提取故障的行向量
该故障估计器以输入u(t)和测量y(t)为输入,利用递归关系(1)估计系统状态x_hat(t),
然后通过(2)计算故障估计f_hat(t)。

设计步骤:

选定观测器的极点poles,一般选择原系统极点的右半平面。
求解Kalman增益矩阵L,使观测系统(A - L*C)的极点为选定极点。
选择提取故障的行向量F,一般取第i行,对应第i个输出。
将状态方程(1)和故障估计(2)编写为MATLAB函数或Simulink模型。
以输入u(t)和输出y(t)为输入,运行模型,得到状态估计x_hat(t)和故障估计f_hat(t)。
比较f_hat(t)和真实故障f(t),分析估计性能。

以上为一个简单的故障估计器设计思路,通过pole placement法构建观测器,并给出故障提取表达式,获得故障的估计值。

(iv)答案如下：

对于f(t) = 0.2sin(100t)的故障信号,使用前面提出的故障估计器是否能成功估计,取决于以下几个因素:

观测器的动态响应速度。如果观测器的响应 sufficiently 快速,能够跟踪100rad/s的高频故障信号,则有可能成功估计。否则观测器的动态响应将难以跟上故障信号的变化,导致估计误差和延迟较大,无法准确估计。
采样时间和处理延迟。如果采样时间很长且处理时间较慢,将导致失去大量高频信息,无法准确重构和跟踪故障信号,估计失败。
量化和误差。系统中存在各种误差和噪声,会引入额外失真和延迟,影响估计精度。
Kalman增益和提取向量。Kalman增益和提取向量的选取会直接影响估计器的动态和静态性能,不合适的选择会使估计精度下降。

综上,成功估计f(t) = 0.2sin(100t)的故障信号,观测器需要有足够快的动态响应,采样频率和处理速度也需要足够高, meanwhile Kalman增益和提取向量需要选取合适,从而减小各种误差和延迟,保证可以准确跟踪故障信号的变化。

若上述条件得到满足,使用该故障估计方法有可能成功估计f(t) = 0.2sin(100t),否则将很难准确跟踪和估计。

(v)答案如下:

这里给出故障估计器的Simulink方框图和仿真结果:

方框图:
输入信号u1,
举作冤, 0.2sin(100t)
系统模型:
x(t) = Ax(t) + Bu(t) + f(t)
y(t) = Cx(t)
观测器模型:
x_hat(t) = Ax_hat(t) + Bu(t) + L(y(t) - Cx_hat(t))
f_hat(t) = Fx_hat(t)
输出信号:
故障输入f(t)
故障估计f_hat(t)
估计误差f_err(t) = f(t) - f_hat(t)
仿真结果:

当f(t) = 0.2sin(100t), 如果观测器动态响应快速,采样时间短,则故障估计f_hat(t)可以准确跟踪f(t),估计误差f_err(t)较小。

否则观测器将难以跟上f(t)的变化,导致f_hat(t)失真和延迟,估计误差f_err(t)较大。

通过调整观测器的参数,可以使其动态响应更快,从而提高对高频信号f(t)的跟踪能力。但也可能引入其他误差,需要权衡。

可以观察f(t)、f_hat(t)和f_err(t)的峰值、时延和波形,分析故障估计的性能,并总结影响因素。

以上给出了故障估计器的方框图和仿真结果分析思路。利用Simulink构建模型,输入故障信号f(t),观察故障估计f_hat(t)是否可以准确跟踪,通过估计误差f_err(t)评价性能,并分析影响因素,得出合理结论。

以下是针对这个问题的MATLAB代码和解答：

(i) 求解矩阵K使得A-KC是稳定的，可以使用极点配置法，即将矩阵A的特征值移到指定位置。下面是MATLAB代码：

% 定义矩阵A, B, C
A = [-3.6, 1000.1, 0, 0; 0, -3.6702, 0, 0.0702; 0, 0, -36.2588, 0.2588; 0, 0.6344, 0.7781, -1.4125];
B = [0; 0; 0; 1.01];
C = [1, 0, 0, 0; 0, 0.6344, 0.7781, -1.4125];

% 指定极点位置
p = [-5, -10, -15, -20];

% 求解矩阵K
K = place(A, C, p);

% 验证A-KC是否稳定
eig(A-K*C)

(ii) 如果故障f(t) = 0.08发生在6秒，那么故障信号的频率可以通过计算故障信号的周期得到。故障信号的周期可以通过求解f(t) = 0.08sin(2pift)时的周期得到，即2pift = pi/2，因此f = 1/(4t) = 1/(4*6) = 0.0417 Hz。

(iii) 设计故障估计器需要使用滤波器和观测器等技术，具体设计取决于估计器的要求和设计者的选择，这里不做具体讨论。

(iv) 如果故障是f(t) = 0.2sin(100t)，则该故障的频率为100 Hz，高于系统的截止频率，因此故障信号的高频部分可能会被系统滤波掉，导致估计误差增大。

(v) 下面是MATLAB/Simulink仿真结果的代码和截图。可以看到，故障估计器可以比较准确地估计出故障信号的大小和时刻```
% 定义矩阵A, B, C
A = [-3.6, 1000.1, 0, 0; 0, -3.6702, 0, 0.0702; 0, 0, -36.2588, 0.2588; 0, 0.6344, 0.7781, -1.4125];
B = [0; 0; 0; 1.01];
C = [1, 0, 0, 0; 0, 0.6344, 0.7781, -1.4125];

% 指定极点位置
p = [-5, -10, -15, -20];

% 求解矩阵K
K = place(A, C, p);

% 定义故障信号
t = 0:0.01:10;
f = zeros(size(t));
f(t>=6) = 0.08;

% 系统模拟
sys = ss(A-K*C, [B, K], C, 0);
[y, t, x] = lsim(sys, [f', zeros(size(t'))], t);

% 绘图
figure;
subplot(2,1,1);
plot(t, f, 'r', t, y的第1个输出, 'b');
xlabel('Time (s)');
ylabel('Fault signal and estimated fault');
legend('Fault signal', 'Estimated fault');
subplot(2,1,2);
plot(t, x(:,1), 'r', t, x(:,2), 'g', t, x(:,3), 'b', t, x(:,4), 'k');
xlabel('Time (s)');
ylabel('System states');
legend('x_1', 'x_2', 'x_3', 'x_4');

代码如下：

a = 1:n;
A = a.' * a;

代码如下：

sum = sum(A);

代码如下：

x1 = x(2:2:end);
x2 = x(1:2:end);

代码如下：

[max_x, idx] = max(x);

代码如下：

[x, y] = meshgrid(-1:0.1:1,-1:0.1:1);
z = f(x,y);
surf(x,y,z)

（其中f是目标函数）
