L298N灯亮但是车轮不转

问题：L298N灯亮但是车轮不转
安装流程：全部按教程来的
排查思路：线路都没有问题用万用表量过，供电9v和12v都尝试了，电机单独供电时转的说明没坏，怀疑引脚没输出，点击前后左右按钮时候，量in1-in4没电压输出

估计接线有问题！

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7597831
• 你也可以参考下这篇文章：【L298N 驱动电机的线路连接图】
• 除此之外, 这篇博客: L298N电机驱动模块的接线使用与代码实现中的 1、驱动模块介绍 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  电机驱动模块一般使用的都是L298N作为主控芯片

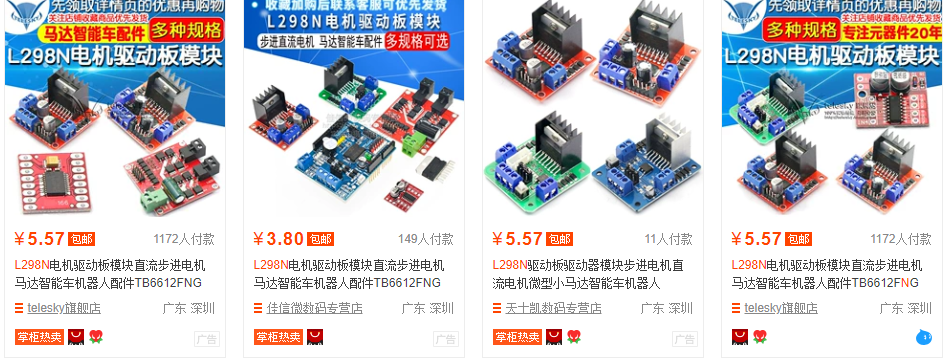

  样子如图所示

  当用单片机5V电源给L298N供电驱动5V的小马达时，驱动模块的12V和5V都接单片机的5V（这样可以动，但轮子转动的速度不快，详细查看下面的连接方法）GND一定得接单片机的GND，也就是一定要与单片机共地。
  第一排6个排针接单片机的IO口就可以了。其中IN1到IN4为马达逻辑输入，控制其正转和反转。以左边马达为例当IN1=0，IN2=1时为正转。IN1=1，IN2=0时为反转。待机则全为0，刹车则全为1。ENA和ENB为两马达的使能，需要调速的时候就把那两个使能的跳线帽直接拔掉，然后在第一个入口接入一个PWM信号即可。（PWM调速可以参考我的另外一篇文章）

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
