FPGA驱动四线步进电机

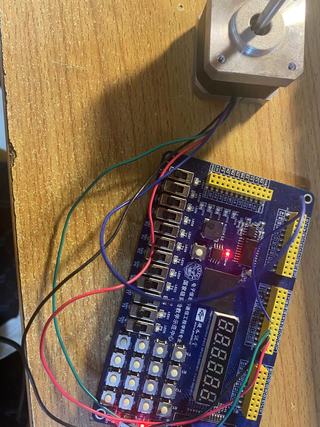

您好，我看了您的”FPGA Verilog HDL 系列实例步进电机驱动控制“文章，并且将代码烧入到板子，发现步进电机不会旋转，想问一下是什么问题，还有就是步进电机需要供电吗，按您的文章来说，只需要连接那四个StepDrive四个端口就可以了，说到这我还有问题就是，步进电机四根线怎么连这个端口



该回答引用GPT与博主@晓码自在合作编写：

从您的描述,烧入FPGA开发板的步进电机驱动控制代码后,步进电机并未工作,这很有可能是由以下几个原因导致的:

  1. 步进电机没有供电。步进电机是电动机,需要外供电源才能工作。您需要给步进电机供电,通常为12V或24V。
  2. 步进电机接口连线错误。步进电机通常有4根线,对应A相、B相、C相和中线。需要将A、B、C三相分别连接到FPGA开发板的StepDrive接口,中线连接地线。接口对应错误会导致步进电机不工作。
  3. FPGA烧录的Verilog代码存在bug。如果Verilog代码编写错误,导致控制脉冲产生错误会使步进电机不转。需要复查代码逻辑。
  4. FPGA开发板配套资料未明确StepDrive接口性能。部分开发板的StepDrive接口电流输出不足,无法直接驱动步进电机。需要添加驱动电路。

要解决这个问题,您可以按以下步骤进行检查和操作:

  1. 给步进电机供电,通常12V或24V电源。确认电机本身和供电是否正常。
  2. 重新检查步进电机和FPGA开发板的接口连线,确认A相、B相和C相是否正确连接,中线是否接地。
  3. 复查Verilog代码,确认控制步进电机的时序和逻辑是否正确。检查是否产生了错误的控制信号。
  4. 查看FPGA开发板的资料,确认其StepDrive接口的输出电流是否足够驱动您的步进电机。如果不足,需要添加驱动电路。
  5. 重新烧录Verilog代码并测试。如果仍不工作,需进一步排查硬件连接和供电问题
