关于倍压整流电路工作原理的请教

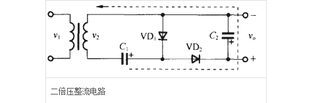

关于倍压整流电路工作原理如图：
正半周的时候U1也会对C1充电吗？还有就是负半周的流径是怎样的，按照图上所说的依次经过VD2、VD1、C1、C2实在理解不了

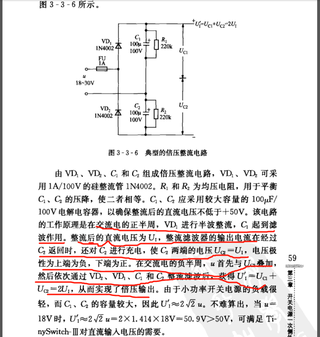

还有另一种画法如图：
这样理解有问题吗：正半周，V2+→VD1→C1(充电) →VD2-
负半周，VD2-→C1(叠加电压) →VD2→C2→VD2+
关于倍压整流电路工作原理如图：
正半周的时候U1也会对C1充电吗？还有就是负半周的流径是怎样的，按照图上所说的依次经过VD2、VD1、C1、C2实在理解不了
还有另一种画法如图：
这样理解有问题吗：正半周，V2+→VD1→C1(充电) →VD2-
负半周，VD2-→C1(叠加电压) →VD2→C2→VD2+
