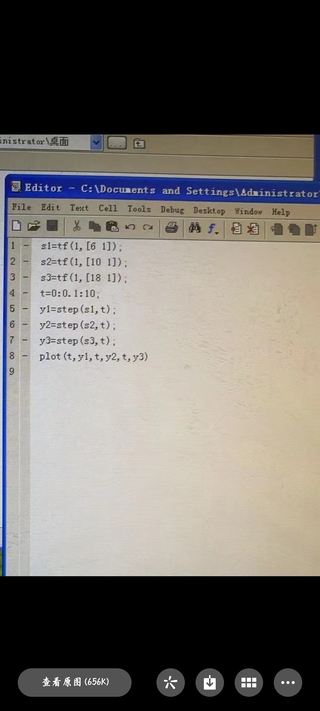

根据提示,该问题要求解释图片中每个步骤的含义并在MATLAB中实现这些步骤。因此,下面给出相应的解释和MATLAB代码实现。
Step1: 定义系统模型
该步骤是要定义一个一阶系统的数学模型。在MATLAB中,可以使用tf函数来定义系统模型。例如,对于一个一阶系统1/(Ts+1),可以使用以下代码:
T = 1; % 时间常数
sys = tf(1,[T,1]); % 定义一阶系统模型
Step2: 绘制单位阶跃响应曲线
该步骤是要绘制系统的单位阶跃响应曲线。在MATLAB中,可以使用step函数来绘制。例如,对于上述定义的一阶系统,可以使用以下代码绘制其单位阶跃响应曲线:
step(sys) % 绘制单位阶跃响应曲线
Step3: 分析不同时间常数下的单位阶跃响应曲线
该步骤是要分析不同时间常数(T)下的单位阶跃响应曲线。在MATLAB中,可以使用for循环来分别绘制不同时间常数下的响应曲线。例如,可以使用以下代码绘制T取值为1和2时的响应曲线:
for T = [1,2] % 分别考虑T取值为1和2的情形
sys = tf(1,[T,1]); % 定义一阶系统模型
step(sys) % 绘制单位阶跃响应曲线
hold on % 同时绘制在一个图形中
end
legend('T=1','T=2') % 添加图例
以上就是对每个步骤的解释以及在MATLAB中实现这些步骤的代码。
