stm32f4单片机没法解除读保护应该怎么办啊

如题，已经试过很多办法了，像是用Utility修改字节，用keil5清除，都不行，感觉我的操作根本进不了板子……明明给我的时候还测了一下，为啥到我手上一连就不行了啊！

• 这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/7507578
• 除此之外, 这篇博客: STM32F4串口通信一中的 STM32F4开发板通过数据线与电脑通信 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


• 前言
  首先，这是串口通信最简单的一种情况，也是大部分教程里的例子，也有很多人发布了串口通信的程序，从串口1到串口5的配置都有。不同开发板的串口配置函数不同，使用时，以自己开发板里的教程为例，不要硬搬。
  这里简单发布一下串口1通信的操作方法和程序。
  硬件：电脑，数据线，开发板。

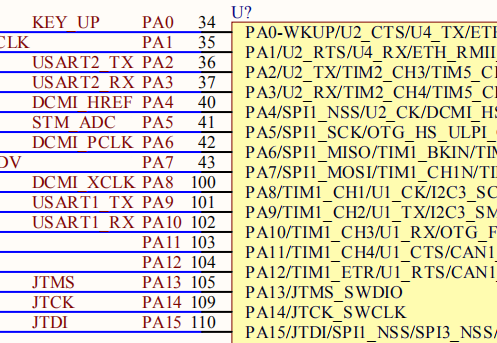

  开发板上烧录程序的接口（就是USB接口）就是串口1的地方，根据开发板原理图上PA9和PA10，就是串口1。如下图
  串口配置程序如下：

  #include "usart.h"

  void uart1_init(u32 bound){
     //GPIO端口设置
    	GPIO_InitTypeDef GPIO_InitStructure;
  	USART_InitTypeDef USART_InitStructure;
  	NVIC_InitTypeDef NVIC_InitStructure;

  	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能GPIOA时钟
  	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//使能USART1时钟

  	//串口1对应引脚复用映射
  	GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1); //GPIOA9复用为USART1
  	GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1); //GPIOA10复用为USART1

  	//USART1端口配置
    	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10; //GPIOA9与GPIOA10
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	//速度50MHz
  	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
  	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
  	GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA9，PA10

     //USART1 初始化设置
  	USART_InitStructure.USART_BaudRate = bound;//波特率设置
  	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
  	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
  	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
  	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
  	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
   	 USART_Init(USART1, &USART_InitStructure); //初始化串口1
  	 USART_Cmd(USART1, ENABLE);  //使能串口1
  	 USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启相关中断

  	//Usart1 NVIC 配置
    	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//串口1中断通道
  	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3;//抢占优先级3
  	NVIC_InitStructure.NVIC_IRQChannelSubPriority =3;		//子优先级3
  	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
  	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器、
  }

  void USART1_IRQHandler(void)                	//串口1中断服务程序
  {
  	u8 r;
  	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断
  	{
  		r =USART_ReceiveData(USART1);//(USART1->DR);	//读取接收到的数据
  		USART_SendData(USART1,r);
  		while(USART_GetFlagStatus(USART1,USART_FLAG_TC) != SET);
  	}
  }



  主程序如下

  #include "system.h"
  #include "SysTick.h"
  #include "usart.h"

  int main()
  {

  	SysTick_Init(168);
  	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);  //中断优先级分组 分2组
  	uart_init(9600);
  	while(1);
  }


  相应头文件设置完成后，将程序烧录开发板。我们就可以通过串口调试助手发送数据，并在助手里显示电脑接收的数据。

• 您还可以看一下 熊健老师的物联网之STM32F4编程详解课程中的 STM32嵌入式系统概述小节, 巩固相关知识点


1.使用STM32CubeProgrammer软件在试一波吧
2.有条件换个下载器比如jlink试一下，功能强大直接给你解了。
3.找给你板子的那个人解一下。
4.参考优秀博客进行尝试：https://blog.csdn.net/scbzxy/article/details/79067451
5.直接买一个新的stm32f4系列的mcu来测试
