ANSYS没有收敛图

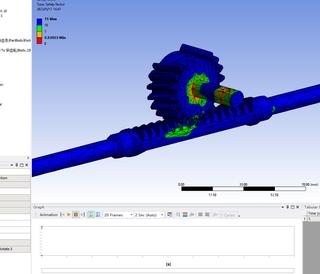

ANSYS齿轮齿条啮合仿真，有结果但是最后没有收敛图，模拟运动的时候齿轮也没转，请问这是什么原因？谢谢

该回答引用GPT与博主@晓码自在合作编写：
ANSYS进行齿轮齿条啮合仿真但没有收敛结果且齿轮未转动的可能原因有:

  1. 求解设置不正确。用于运动学分析的 Nonlinear Contact Biot-Savart (NCBS) 求解器设置了吸附因子较大,导致计算未收敛。可以尝试减小吸附因子或选择其他求解器。
  2. 初始网格不适宜。网格过于粗糙会导致接触面积不足以产生充分的啮合,无法驱动齿轮转动。可以适当细化局部网格。
  3. iterations次数不足。默认情况下ANSYS会自动选择迭代次数,但有时需要我们手动增加以达到收敛。可以适当增加最大迭代次数。
  4. 接触表面定义错误。如果选取的加工表面不正确,将无法真正建立齿轮和齿条之间的接触,无法产生运动。需要检查选取的接触区域是否正确。
  5. 运动轴约束过于严格。如果运动的驱动轴过于严格约束,将无法实现自由转动。可以使用 entsprechendpeinge理想化的轴承约束。
  6. 起始位形与实际不符。如果给出的起始位形与实际装配情况不符,在运动开始时齿轮和齿条可能无法正常啮合,导致无法转动。需要检查起始位形设置是否正确。

除上述原因外,friction coefficient过大也可能导致卡死无法转动。总之,需要系统检查仿真设置、网格、约束条件、接触定义等各方面是否适宜及正确。

有没有一种可能你是做的静力学分析
