树莓派Python详细解释每一句

树莓派Python详细解释每一句话的意思，要求详细一点，每一句都要，每一句都要详细解释

给你一个网页版gpt，12条免费额度，不用充值，自己复制进去执行，0成本：https://www.chatnext.top/

基于new bing的注释：

该程序主要是通过树莓派读取光敏电阻的值，当光敏电阻值在60到100之间时，关闭蜂鸣器并亮起五个LED灯，并在LCD上显示“normal”；当光敏电阻值大于110时，开启蜂鸣器并熄灭五个LED灯，并在LCD上显示“abnormal”。

程序详细注释如下：

#引入ADC模块和GPIO模块
import PCF8591 as ADC    #引入ADC模块
import RPi.GPIO as GPIO  #引入GPIO模块

#引入时间模块
import time

#引入LCD模块
import Adafruit_CharLCD as LCD

#设置GPIO模式为BOARD
GPIO.setmode(GPIO.BOARD)

#忽略警告
GPIO.setwarnings(False)

#设置makerobo_buzzer引脚为GPIO输出引脚，初始值为低电平
makerobo_buzzer=12
GPIO.setup(makerobo_buzzer,GPIO.OUT,initial=GPIO.LOW)

#定义makerobo_setup()函数，调用ADC模块的setup函数，初始化ADC模块
def makerobo_setup():
    ADC.setup(0 * 48)

#定义makerobo_loop()函数
def makerobo_loop():
    makerobo_status=1

#定义五个LED灯的引脚
makerobo_led_pin=[29,31,33,35,37]

# 初始化LCD设置
lcd_columns=16
lcd_rows=2
lcd=LCD.Adafruit_CharLCDBackpack(address=0x21)  #设置LCD地址
lcd.set_backlight(0)    #关闭LCD背光

while True:
    # 读取光敏电阻的值并打印出来
    print("Photoresistor Value: ",ADC.read(1))

    # 如果光敏电阻值在60到100之间，则关闭蜂鸣器，并显示"normal"
    if 60 < ADC.read(1) < 100:
        GPIO.output(makerobo_buzzer,GPIO.LOW)   #关闭蜂鸣器
        lcd.message("normal")   #在LCD上显示“normal”
        time.sleep(0.01)
        # 将五个LED灯都点亮，并清空LCD上的内容
        GPIO.output(makerobo_led_pin[0],1)
        GPIO.output(makerobo_led_pin[1],1)
        GPIO.output(makerobo_led_pin[2],1)
        GPIO.output(makerobo_led_pin[3],1)
        GPIO.output(makerobo_led_pin[4],1)
        lcd.clear()

    # 如果光敏电阻值大于110，则开启蜂鸣器，并显示"abnormal"
    elif ADC.read(1) > 110:
        GPIO.output(makerobo_buzzer,GPIO.HIGH)  #开启蜂鸣器
        lcd.message("abnormal")   #在LCD上显示“abnormal”
        time.sleep(0.01)
        # 将五个LED灯都熄灭，并清空LCD上的内容
        GPIO.output(makerobo_led_pin[0],0)
        GPIO.output(makerobo_led_pin[1],0)
        GPIO.output(makerobo_led_pin[2],0)
        GPIO.output(makerobo_led_pin[3],0)
        GPIO.output(makerobo_led_pin[4],0)
        lcd.clear()

    # 稍微延迟一下
    time.sleep(0.0001)

#如果当前运行的是主程序，就执行下面的代码
if name == 'main':
    try:
        makerobo_setup()
        makerobo_loop()
     except KeyboardInterrupt:
        pass

该回答通过自己思路及引用到GPTᴼᴾᴱᴺᴬᴵ搜索,得到内容具体如下。
以下代码主要实现了对光敏电阻器的读取和根据其值控制蜂鸣器和 LED 灯的亮灭，同时在 LCD 屏幕上显示相应信息。函数 makerobo_setup() 用于初始化 ADC，函数 makerobo_loop() 中的代码则是程序的主要逻辑。最后，try-except 语句用于处理程序的异常情况。
下面是对代码的逐行注详细释：

import PCF8591 as ADC  # 导入 ADC 库
import RPi.GPIO as GPIO  # 导入 GPIO 库
import time  # 导入时间库
import RPi.GPIO as GPIO  # 导入 GPIO 库（第二次导入，似乎是重复的）

from time import sleep  # 从时间库中导入 sleep 函数

GPIO.setwarnings(False)  # 禁用警告
GPIO.setmode(GPIO.BOARD)  # 设置 GPIO 模式为 BOARD 模式

makerobo_buzzer = 12  # 设置蜂鸣器的引脚号为 12
GPIO.setup(makerobo_buzzer, GPIO.OUT, initial=GPIO.LOW)  # 设置蜂鸣器引脚为输出模式，并初始状态为低电平

def makerobo_setup():  # 定义函数 makerobo_setup()
    ADC.setup(0*48)  # 初始化 ADC

def makerobo_loop():  # 定义函数 makerobo_loop()
    makerobo_status = 1  # 设置变量 makerobo_status 为 1
    while True:  # 进入无限循环
        print('Photoresistor Value:', ADC.read(1))  # 打印光敏电阻器的值
        if 60 < ADC.read(1) < 100:  # 如果光敏电阻器的值在 60 和 100 之间
            GPIO.output(makerobo_buzzer, GPIO.LOW)  # 设置蜂鸣器引脚为低电平
            lcd.message("normal")  # 在 LCD 上显示 "normal"
        time.sleep(0.01)  # 程序休眠 0.01 秒
        GPIO.output(makerobo_led_pin[0], 1)  # 设置 LED 引脚 0 为高电平
        GPIO.output(makerobo_led_pin[1], 1)  # 设置 LED 引脚 1 为高电平
        GPIO.output(makerobo_led_pin[2], 1)  # 设置 LED 引脚 2 为高电平
        GPIO.output(makerobo_led_pin[3], 1)  # 设置 LED 引脚 3 为高电平
        GPIO.output(makerobo_led_pin[4], 1)  # 设置 LED 引脚 4 为高电平
        lcd.clear()  # 清空 LCD 屏幕
        elif ADC.read(1) > 110:  # 如果光敏电阻器的值大于 110
            GPIO.output(makerobo_buzzer, GPIO.HIGH)  # 设置蜂鸣器引脚为高电平
            lcd.message("abnormal")  # 在 LCD 上显示 "abnormal"
        time.sleep(0.01)  # 程序休眠 0.01 秒
        GPIO.output(makerobo_led_pin[0], 0)  # 设置 LED 引脚 0 为低电平
        GPIO.output(makerobo_led_pin[1], 0)  # 设置 LED 引脚 1为低电平
        GPIO.output(makerobo_led_pin[2], 0)  # 设置 LED 引脚 2 为低电平
        GPIO.output(makerobo_led_pin[3], 0)  # 设置 LED 引脚 3 为低电平
        GPIO.output(makerobo_led_pin[4], 0)  # 设置 LED 引脚 4 为低电平
        lcd.clear()  # 清空 LCD 屏幕
        time.sleep(0.0001)  # 程序休眠 0.0001 秒

import Adafruit_CharLCD as LCD  # 导入 Adafruit_CharLCD 库
lcd_columns = 16  # 设置 LCD 的列数为 16
lcd_rows = 2  # 设置 LCD 的行数为 2

# 初始化 IIC 总线 LCD 模块
lcd = LCD.Adafruit_CharLCDBackpack(address=0x21)
lcd.set_backlight(0)  # 设置 LCD 背光为关闭状态

makerobo_led_pin = [29, 31, 33, 35, 37]  # 定义 LED 引脚列表

# 暂时忽略警告
GPIO.setwarnings(False)

# 使用实际的 PIN 管脚编码
GPIO.setmode(GPIO.BOARD)

# 将 LED 引脚设置为输出引脚，并将初始值设置为低（关闭）
GPIO.setup(makerobo_led_pin, GPIO.OUT, initial=GPIO.LOW)

try:
    if __name__ == 'main':
        try:
            makerobo_setup()  # 调用 makerobo_setup() 函数
            makerobo_loop()  # 调用 makerobo_loop() 函数
        except KeyboardInterrupt:
            pass

---

如果以上回答对您有所帮助，点击一下采纳该答案～谢谢

• 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7683371
• 这篇博客你也可以参考下：【Python】编写一个Python 函数，可以接收任意多个整数，并输出其中的最大值和所有整数之和
• 你还可以看下python参考手册中的 python- 走向编程的第一步

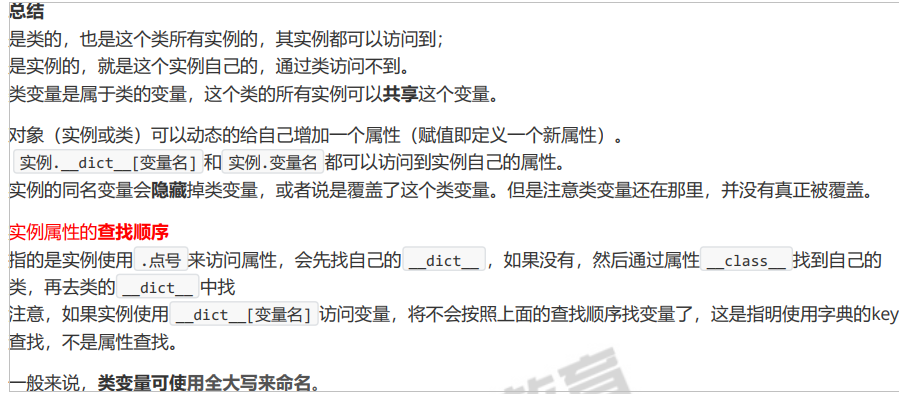

• 除此之外, 这篇博客: Python的类定义，实例化中的 注意：Python中每一种对象都拥有不同的属性。函数、类都是对象，类的实例也是对象 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


•
