为什么stm32如果没有usart初始化lcd显示就有问题

注释掉usart初始化后，屏幕就不显示任何东西了。他们之间有什么联系么？



你们可以试试吧usart注释掉，看看显示有没有问题

  • 请看👉 ：【STM32】USART接收不定长数据、防止数据溢出
  • 除此之外, 这篇博客: 【嵌入式设计】【炒鸡详细】STM32单片机控制机器人程序设计框架解读（不定时更新）中的 5.1 初始化USART串口 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  •     STM32的发送和接收是通过数据寄存器USART_DR来实现的，这是一个双寄存器，包含了TDR和RDR。当向该寄存器写数据时，串口就会自动发送；当收到数据时，也存在该寄存器中。void USART_SendData(...)的意思就是想USART_DR寄存器写入数据。USART_ReceiveData(...)相反。

        串口状态32位寄存器USART_SR【State Register】反映了串口的状态，它的各个位代表的内容如下图：

        使用这个函数，就可以获取串口寄存器各个位的数值：

        FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);

        这里关注两位：Bit5：RXNE；Bit6：TC
        RXNE(读数据寄存器非空)：当该位被置一时，说明已经有数据被接收了，并且可以读出来了。此时应尽快读取USART_DR。
        读取USART_DR或向该位写0，都可以清除该位。
        TC(发送完成)：当该位被置位时，说明USART_DR中的数据已经被发送完成了。如果设置了这个位的中断，则会产生中断。
        清零该位的两种方法：a、读取USART_SR，写USART_DR。b、直接向该位写0。

        初始化串口很简单，一共分为三个步骤：

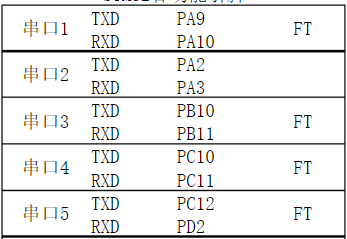

    1. 配置串口引脚，STM32单片机串口相关的引脚定义如下图，我们使用串口1，则配置PA9(TX)为GPIO_Mode_Out_PP,PA10(RX)为GPIO_Mode_IN_Floating【注意：不要忘记打开GPIO的APB2时钟开关！！】
    2. 配置串口参数，串口参数包括：BaudRate波特率，HardwareFlowControl（硬件控制），USART_Mode（TX还是RX还是TX|RX），USART_Parity(奇偶校验)，USART_StopBIts（停止位），USART_WordLength（字长）。【注意：除了波特率之外，其他的所有参数的数值都是有宏定义的，WordLength要用USART_WordLength_8b表示！】
    3. 开启GPIO和串口使能，开启USART接收中断使能（如果使用RX功能的话）
    4. 配置NVIC串口中断优先级，在这里使用的是NVIC_InitTypeDef结构体，需要配置的参数为：1） NVIC_IRQChannel=USART1_IRQn; 2）主优先级IRQChannelPreemptionPriority，3）从优先级NVIC_IRQChannelSubPriority；4）中断使能NVIC_IRQChannelCmd=ENABLE
    5. NVIC_Init(&NVIC_InitStructure); 使能串口中断及优先级。
    6. 在串口中断函数void USART1_IRQHandler(void)中写入处理代码。

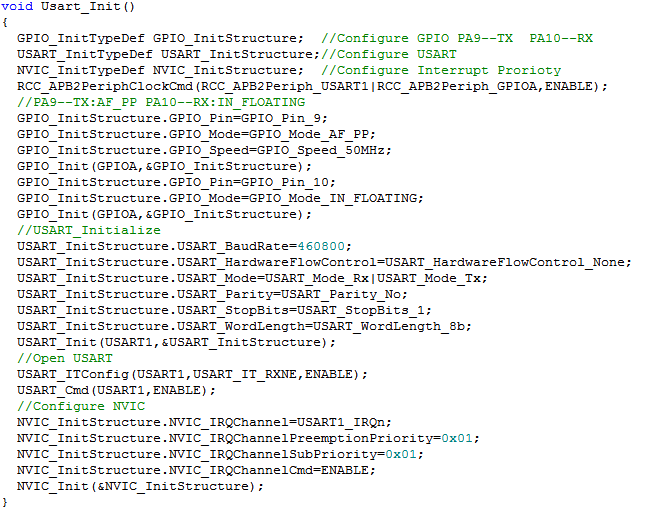

        完整的初始化代码如下图：



  • 以下回答由chatgpt基于相关博客总结生成:

    根据参考资料的代码，可以看到该代码通过初始化GPIO和USART模块，实现了通过串口向上位机发送数据，并在接收到数据后将其原封不动地返回。关键在于USART的初始化，同时GPIO的初始化也是必要的。

    然而，问题在于为什么注释掉USART的初始化后会影响LCD的显示。这里先强调一点，串口和LCD是完全不同的模块，没有直接的联系。但是可以从另一个角度来考虑这个问题。USART1的TX和RX引脚分别连接到PA9和PA10上，而这两个引脚，对应的是STLink调试器的SWDIO和SWCLK，这两个引脚是属于调试器和目标芯片之间的通信接口。为了避免冲突，STLink调试器会在调试开始时关闭SWDIO和SWCLK，因此在STM32不进行USART初始化时，这两个引脚是被关闭的，而一旦进行USART初始化时，这两个引脚就会被重新打开。这样就会导致当STM32未进行USART初始化时，SWDIO和SWCLK失效，因此会无法使用调试功能。而普通的程序可能不会受到影响，但是像LCD这样需要精确的时序的模块，就会出现问题。

    因此，解决的方案有以下几种： 1. 在USART未初始化时，需要关闭调试模式，这可以通过将JTAG/SWD模式从调试器软件中更改为SWIM模式来实现，或者直接将JTAG/SWD模式从芯片的BOOT0引脚上跳线设置为1。 2. 如果不需要调试功能，可以将SWD功能从芯片引脚上拆除或进行物理断开。

    总之，核心问题在于USART1的引脚连接了调试器的SWDIO和SWCLK，这会导致两个模块间可能存在干扰，从而影响LCD的显示。因此需要采取以上方案进行解决。

检查下LCD的引脚跟串口的引脚是不是在一个GPIO口上，可能USART在初始化时才进行了接口的时钟使能！
