用stm32做一个pt100测温系统

芯片就stm32c8t6
测温用pt100铂热电阻
还要有蜂鸣报警系统和4g上传模块
定位的话我可以自己加

热敏电阻通过运放前端处理后送ADC即可。
蜂鸣器这个简单
4G上传，可以用4G模块，带AT指令接口的
其实仔细想想，你这个直接用合宙的780e模块就可以了，不需要STM32了，那个自带4G，可二次开发。

你好，这个题目需求是啥，是软硬都要啊，这个得调研一下业内是怎么做的，借鉴借鉴别人的方案。

  • 这篇博客: 总结——STM32F103C8T6通过MAX31865读取PT100电阻值中的 3.液晶显示屏显示 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

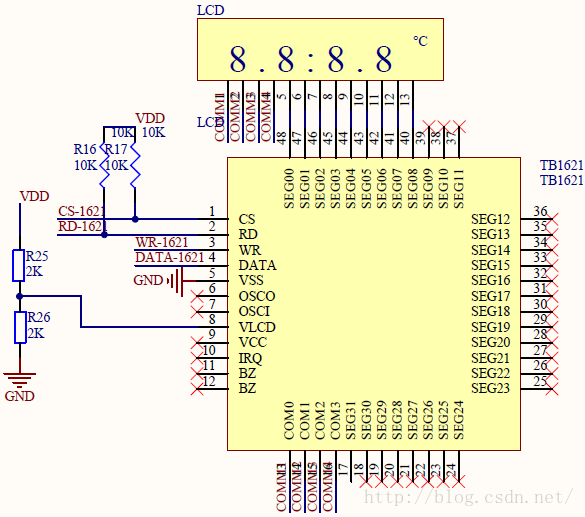

  • 使用TB1621驱动LCD进行显示。

  • 以下回答由chatgpt基于相关博客总结生成:

    很高兴能够帮助您解决这个问题。针对您提出的问题，我给出以下指导和建议：

    1. 硬件设计

    首先，您需要准备stm32c8t6芯片和pt100铂热电阻模块。同时，您还需添加蜂鸣器报警和4G上传模块。

    1.1 PT100铂热电阻的接法：

    铂电阻温度传感器在电路中有3个导线，其中两个导线用于测量热敏电阻的电阻值，另一个导线用于电路的自身稳定。具体的电路如下图所示。

    PT100电路

    1.2 系统架构：

    考虑到您的设计需求，建议在STM32C8T6上搭载FreeRTOS实时操作系统，并在其上进行温度测量、蜂鸣器控制和4G上传模块的设计。可以根据实际需求选择传感器进行温度检测。

    1.3 建立上传模块：

    对于上传模块，使用SIM7600或SIM7600X-4G模块实现，可以使用SIM卡连接到多种4G网络运营商，提供高速移动网络连接。要在STM32上实现与4G模块的通信，可以利用串口通信模块。

    1. 软件设计

    2.1 编写功能模块：

    STM32C8T6系统开发建议使用Keil或IAR等开发工具进行开发。要实现不同的功能模块，需要编写不同的软件程序，包括温度检测、蜂鸣器控制和4G上传模块。

    2.2 温度检测：

    在测温模块上连接PT100热电阻，并通过STM32C8T6的ADC模块采样电压，转换为相应的温度值。需要校准以保证精确性。

    2.3 蜂鸣器控制：

    使用可编程PWM控制蜂鸣器声音的频率和范围，以便能够发出不同的警报声音。

    2.4 4G上传模块：

    初始化串口，将UART连接到SIM7600模块，发送AT命令以控制4G模块，实现上传和下载无线通信。

    1. 定位功能

    需要额外添加GPS模块或其他定位模块，对设计进行扩展和升级。

    希望这些指导和建议对您有所帮助。

该回答引用ChatGPT
针对您的问题，我可以提供一些思路和建议。

1. 硬件设计

首先需要连接PT100铂热电阻，这可以通过接入一个带有模拟输入的模块实现，例如使用ADS1115或MAX31865等芯片。

其次需要添加蜂鸣报警器，这可以通过连接一个蜂鸣器和一个准确的计时器定时发出响声。

最后需要添加4G上传模块，这可以通过连接SIM7600系列或SIM868系列模块实现，这样就可以通过TCP/IP协议将数据上传至云平台。

2. 软件设计

接下来需要设计系统的软件部分。先设计读取PT100铂热电阻的算法，一般通过使用差分放大器和模数转换器来实现，即将模拟信号转换为数字信号，再通过特定的算法计算出温度值。

然后，需要在读取数据后对数据进行分析，以确定是否需要触发报警，比如当温度超出特定范围时需要触发警报。

最后，通过串口或I2C等通信接口，将读取到的数据发送到4G模块，通过TCP/IP协议将数据上传至云平台。

对于以上的步骤，您可以参考以下示例代码：

// 读取PT100传感器数据
int readPt100()
{
  int val = analogRead(A0);
  float ratio = val / 32767.0;
  float resistance = ratio * 400.0; // PT100阻值在0度时为100欧，随温度变化
  float temperature = (resistance - 100.0) / 0.385; // PT100温度计算公式
  return temperature;
}

// 触发报警
void triggerAlarm()
{
  digitalWrite(BUZZER_PIN, HIGH); // 开启蜂鸣器
  delay(1000); // 持续时间
  digitalWrite(BUZZER_PIN, LOW); // 关闭蜂鸣器
}

// 上传数据至云端
void uploadData(float temperature)
{
  Serial.println("AT+CGATT=1"); // 打开GPRS服务
  delay(1000);
  Serial.println("AT+CIPSHUT"); // 关闭移动场景平台连接
  delay(1000);
  Serial.println("AT+CIPSTART=\"TCP\",\"*****.com\",80"); // 连接云端TCP服务器
  delay(1000);
  Serial.print("AT+CIPSEND="); // 准备发送数据
  Serial.println(14, DEC);
  delay(1000);
  Serial.println("temperature="); // 发送温度数据
  Serial.println(temperature);
  delay(1000);
  Serial.println("AT+CIPCLOSE"); // 关闭连接
}

以上仅是一个简单的示例，具体实现还需要根据您的具体需求来进行完善。

希望以上信息能够对您有所帮助。

以下答案由GPT-3.5大模型与博主波罗歌共同编写：
首先你需要连接PT100铂热电阻到STM32 MCU。PT100是一种具有温度敏感性的铂热电阻，可以测量温度变化并将其转换为电阻变化。为了读取温度值，你需要使用一个ADC（模拟数字转换器）来将电压转换为数字信号。在STM32系列的MCU中，我们可以使用内部的12位ADC对模拟信号进行采样。

在你的系统中，你需要添加蜂鸣报警和4G上传模块。为了实现这些功能，你需要使用相应的模块，并将它们与STM32 CPU连接起来。你可以使用GPIO来控制这些模块的状态，并使用UART或SPI等通信协议与它们进行通信。

在代码实现上，你需要编写以下功能模块：

  1. ADC读取：使用STM32内置ADC模块对PT100铂热电阻进行采样，将采样结果转换为温度值。
  2. 蜂鸣器控制：使用GPIO控制蜂鸣器开关。
  3. 4G上传模块：使用UART或SPI通信协议与4G上传模块进行通信，并将数据上传到云端。

这里提供一个基本框架代码供参考：

#include "stm32f10x.h"
#include <stdio.h>

#define ADC_CH    (ADC_Channel_10)   // 设置ADC通道为10
#define BEEP_PIN  (GPIO_Pin_0)       // 蜂鸣器控制引脚
#define UPLOAD_PIN (GPIO_Pin_1)      // 4G上传模块控制引脚

int main(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  ADC_InitTypeDef ADC_InitStructure;

  // 初始化GPIO口
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
  GPIO_InitStructure.GPIO_Pin = BEEP_PIN | UPLOAD_PIN;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  // 初始化ADC模块
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
  ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
  ADC_InitStructure.ADC_ScanConvMode = DISABLE;
  ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
  ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
  ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
  ADC_InitStructure.ADC_NbrOfChannel = 1;
  ADC_Init(ADC1, &ADC_InitStructure);
  ADC_RegularChannelConfig(ADC1, ADC_CH, 1, ADC_SampleTime_55Cycles5);
  ADC_Cmd(ADC1, ENABLE);

  while (1)
  {
    // 读取温度值
    uint16_t adc_value = ADC_GetConversionValue(ADC1);
    float temp_value = adc_value / 4096.0f * 3300.0f * 100.0f / 10.50f;

    // 蜂鸣器报警
    if (temp_value > 60.0f)
      GPIO_SetBits(GPIOA, BEEP_PIN);
    else
      GPIO_ResetBits(GPIOA, BEEP_PIN);

    // 4G上传
    if (temp_value > 70.0f)
      GPIO_SetBits(GPIOA, UPLOAD_PIN);
    else
      GPIO_ResetBits(GPIOA, UPLOAD_PIN);
  }
}

在上面的代码中，我们使用了GPIOA的引脚0和1来控制蜂鸣器和4G上传模块。我们将GPIOA的0和1两个引脚都设置为输出模式，并使用GPIO_SetBits和GPIO_ResetBits函数分别设置和清零引脚状态。

在ADC的初始化和采样中，我们使用了STM32内部的ADC模块和标准库中的函数来实现采样。我们使用了ADC通道10来连接PT100铂热电阻。

你需要根据具体的硬件连接情况和功能需求进行相应的修改，上面的代码仅供参考。
