基于MATLAB simulink在TI C2000系列数字电源平台的恒功率电源设计编译出错
开发板为C2000 launch—F28027，配套数字电源Buck模块
配置设计模型为通过Buck电路和两个PID控制算法来实现恒功率电源驱动
Buck电路等相关硬件位于开发板上。

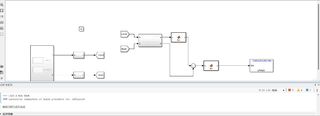

在simulink中按此按钮时

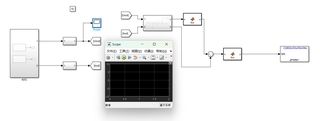

系统显示成功编译，但连接示波器无波形
而应该有采样信号的采样口同样没有波形
而在simulink中按此按钮时
系统显示【分析外部模式MEX文件参数“1未检测到串行端口3750000”时出错】和【无法连接到“TheOtherTest”的“TI Piccolo F28027 LaunchPad”目标】两个错误
请问第二个情况是什么原因？是ADC配置问题吗？这两个按钮有什么区别？我想看到电路的功率输出应该怎么改？
