STM32自定义函数来点灯失败

STM32自定义函数来点灯失败；
自定义的LED选择函数：



主程序运行无报错无警告：





其中LED_Init是注释部分的自定义函数
想问问是哪里有问题呢

led初始化函数里是怎么写的，如果是注释里的内容肯定就不对了！注释里初始化是对GPIOB进行初始化，设置里又是对GPIOA进行控制。所以没有初始化GPIOA，肯定就不能控制了！

  • 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7713014
  • 这篇博客也不错, 你可以看下第一站：STM32寄存器版点亮LED遇到的一些问题解析
  • 除此之外, 这篇博客: 【STM32学习笔记-点亮LED灯】中的 5.LED_Init(); LED灯初始化函数分析 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 跳转至函数出处
    在这里插入图片描述

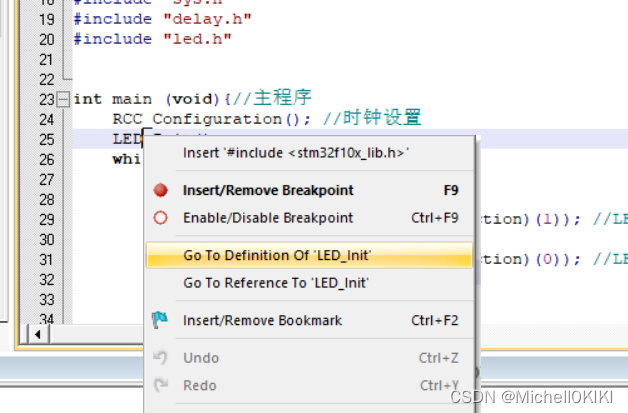

    光标放置在LED_Init();语句行，右键-选择Go Too Definition Of ‘LED_Init’，跳转到led.c函数中

    GPIO_InitTypeDef  GPIO_InitStructure;

    led.c函数的第一句如上，通过寻找起源，我们可以看到此函数来自于stm32f10x_gpio.h 函数的一个结构体的定义，如下代码

    typedef struct
{
  uint16_t GPIO_Pin; /*需要配置的GPIO引脚,这个参数
  						可以是@ref GPIO_pins_define的任意值*/

  GPIOSpeed_TypeDef GPIO_Speed;  /*指定所选引脚的速度。这个参数
  									可以是@ref GPIOSpeed_TypeDef的值   */

  GPIOMode_TypeDef GPIO_Mode;    /*指定所选引脚的工作模式。这个参数
  									可以是@ref GPIOMode_TypeDef的值   */
}GPIO_InitTypeDef;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,ENABLE);

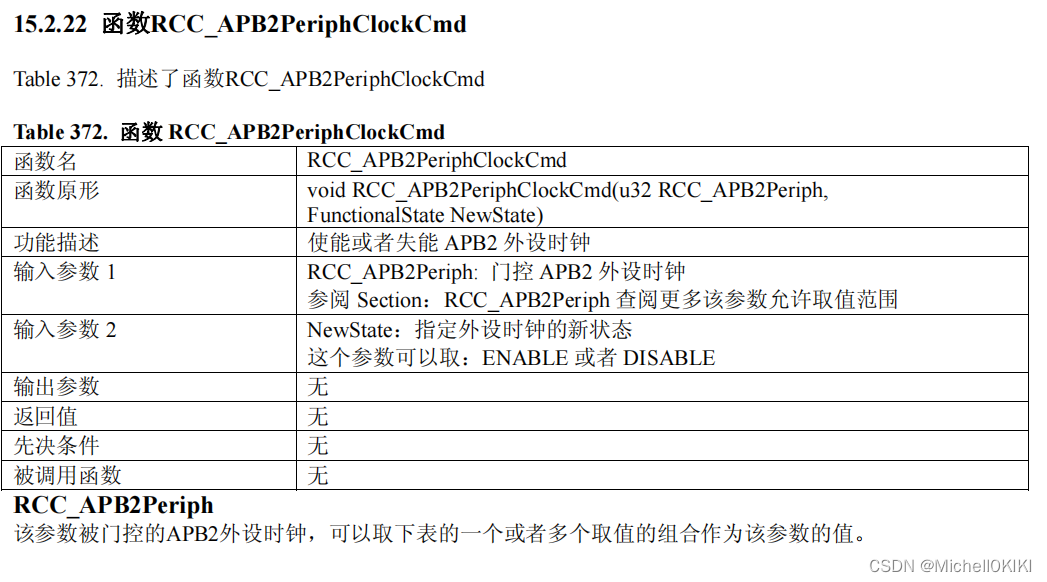

    led.c函数第二句如上，功能为打开或关闭对应的外设输出时钟端口
    在这里插入图片描述

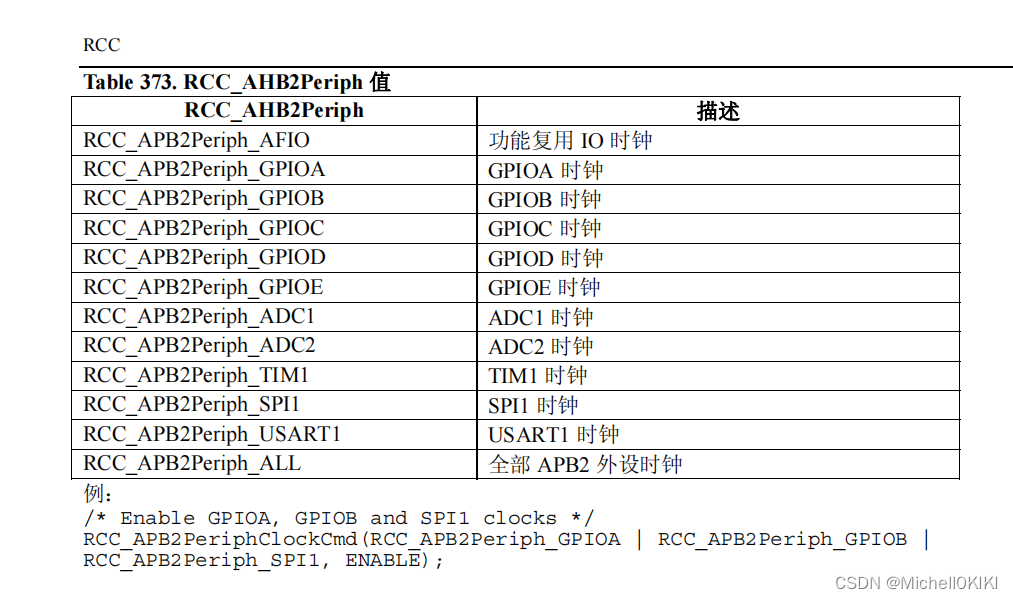

    输入参数1：RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC
    采用了GPIOA时钟或者GPIOB时钟或者GPIOC时钟
    输入参数2：ENABLE（使能够启动）
    在这里插入图片描述

    GPIO_InitStructure.GPIO_Pin = LED1 | LED2;
							 //选择端口号（0~15或all）
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
							 //选择IO接口工作方式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
							 //设置IO接口速度（2/10/50MHz）

    以上三句对应了第一句的结构体定义（定义参数的端口号、工作方式和接口速度）

    1. 接口的端口号：LED１和LED２在ｌｅｄ．ｈ函数中进行了宏定义
    #define LED1	GPIO_Pin_0	//定义IO接口
#define LED2	GPIO_Pin_1	//定义IO接口

    GPIO＿Ｐｉｎ０和Ｐｉｎ１也对应了不同的地址，在系统文件stm32f10x_gpio.h中被宏定义

    #define GPIO_Pin_0  ((uint16_t)0x0001)  /*!< Pin 0 selected */
#define GPIO_Pin_1  ((uint16_t)0x0002)  /*!< Pin 1 selected */

    2.工作方式：输入输出的8种模式，这要根据外电路和作用选择（此处选择了推免输出模式：可以输出高，低电平，连接数字器件）

    typedef enum
{ GPIO_Mode_AIN = 0x0,			／／模拟输入模式
GPIO_Mode_IN_FLOATING = 0x04,	／／浮空输入模式
GPIO_Mode_IPD = 0x28,			／／下拉输入
GPIO_Mode_IPU = 0x48,			／／上拉输入
GPIO_Mode_Out_OD = 0x14,		／／开漏输出
GPIO_Mode_Out_PP = 0x10,		／／推挽输出
GPIO_Mode_AF_OD = 0x1C,			／／开漏复用输出
GPIO_Mode_AF_PP = 0x18			／／复用推挽输出
}GPIOMode_TypeDef;

    GPIO_Init(LEDPORT, &GPIO_InitStructure);

    led.c函数的最后一句，改函数详情如下：
    在这里插入图片描述
    输入参数１：LEDPORT　　此处在led.h中被宏定义为GPIOB

    #define LEDPORT	GPIOB	//定义IO接口

    STM32有5组GPIO引脚，分别是GPIOA,GPIOB,GPIOC,GPIOD,GPIOE，每组GPIO有16个引脚。根据型号不同有着不同的引脚数量，此处采用了B组的16个引脚。
    以上LED_Init（）函数分析完毕。

  • 您还可以看一下 朱有鹏老师的STM32标准库的引入视频课程-第3季第6部分课程中的 3.6.7.使用标准库重写LED的程序1小节, 巩固相关知识点

找到原因了：把LED里的时钟使能语句 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); 调整了下位置，挪到前面了就可以了，使能语句的位置还会有影响吗？
