stm32开发ADC芯片

up，怎么并行读取16位IO的数据啊？（AD7656）用stm32f407开发啊，代码怎么写？

  • 这有个类似的问题, 你可以参考下: https://ask.csdn.net/questions/7449594
  • 你也可以参考下这篇文章：物联网之STM32开发六（ADC模数转换）
  • 除此之外, 这篇博客: 使用STM32F3系列进行ADC外部事件触发采集中的 代码 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • adc.h

    #ifndef __ADC_H
#define __ADC_H

#include <stm32f30x.h>

#define ADC1_IN3_PORT GPIOA
#define ADC1_IN3_PIN  GPIO_Pin_2

void  Adc_Init(void);

#endif

    adc.c

    #include "adc.h"
#include "delay.h"

void Adc_Init(void)
{
    /*define structure variables*/
    GPIO_InitTypeDef GPIO_InitStructure;
    ADC_InitTypeDef ADC_InitStructure;
    ADC_CommonInitTypeDef ADC_CommonInitStructure;

    /* Enable ADC1 clock */
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA | RCC_AHBPeriph_ADC12,ENABLE);
    /* Configure the ADC clock */
    /*配置ADC时钟为PLL时钟*/
    RCC_ADCCLKConfig(RCC_ADC12PLLCLK_Div1);

    /*配置GPIO为PA2,Pin3 模拟输入*/
    GPIO_InitStructure.GPIO_Pin = ADC1_IN3_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;
    GPIO_Init(ADC1_IN3_PORT,&GPIO_InitStructure);

    /*默认初始化ADC结构体*/
    ADC_StructInit(&ADC_InitStructure);
    /* Calibration procedure */
    ADC_VoltageRegulatorCmd(ADC1, ENABLE);
    delay_us(10);

    /*ADC_CalibrationMode_Single: to select the calibration for single channel*/
    ADC_SelectCalibrationMode(ADC1, ADC_CalibrationMode_Single);
    ADC_StartCalibration(ADC1);
    while(ADC_GetCalibrationStatus(ADC1));//waiting finish
	//ADC_CommonInitTypeDef 主要为双重ADC配置，我们只需要配置ADC为独立模式和异步时钟即可
    ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;   //独立模式
    ADC_CommonInitStructure.ADC_Clock = ADC_Clock_AsynClkMode; //ADC异步时钟模式
    ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;
    ADC_CommonInitStructure.ADC_DMAMode = ADC_DMAMode_OneShot;
    ADC_CommonInitStructure.ADC_TwoSamplingDelay = 0;
    ADC_CommonInit(ADC1, &ADC_CommonInitStructure);

    ADC_InitStructure.ADC_ContinuousConvMode = ADC_ContinuousConvMode_Disable;//连续转换失能
    ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b; //精度为12位
    //外部触发事件6，即EXTI11中断线
    ADC_InitStructure.ADC_ExternalTrigConvEvent = ADC_ExternalTrigConvEvent_6;
    //外部事件上升沿触发，也可选择下降沿，需要与EXTI对应
    ADC_InitStructure.ADC_ExternalTrigEventEdge = ADC_ExternalTrigEventEdge_RisingEdge;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据右对齐
    ADC_InitStructure.ADC_OverrunMode = ADC_OverrunMode_Disable;
    ADC_InitStructure.ADC_AutoInjMode = ADC_AutoInjec_Disable;
    ADC_InitStructure.ADC_NbrOfRegChannel = 1;//the number of ADC channels that will be converted
    ADC_Init(ADC1, &ADC_InitStructure);

    /*配置规则通道参数，设置指定ADC的规则通道，一个序列，采样时间：ADC1通道3，采样时间 1.5个周期*/
    ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 1, ADC_SampleTime_1Cycles5);

    //使能ADC1
    ADC_Cmd(ADC1,ENABLE);

    /* wait for ADRDY */
    while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_RDY));
}

    exti.h

    #ifndef __EXTI_H
#define __EXTI_H

#include <stm32f30x.h>

#define TRIG_PORT GPIOB
#define TRIG_PIN  GPIO_Pin_11

extern void Exti_Init(void);

#endif

    exti.c

    #include "exti.h"

void Exti_Init(void)
{
    /* Private variables ---------------------------------------------------------*/
    EXTI_InitTypeDef   EXTI_InitStructure;
    GPIO_InitTypeDef   GPIO_InitStructure;

    /* Enable GPIOB clock */
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOB, ENABLE);
    /* Enable SYSCFG clock */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);

    /* Configure PB11 pin in input no-pull mode */
    GPIO_InitStructure.GPIO_Pin = TRIG_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
    GPIO_Init(TRIG_PORT, &GPIO_InitStructure);

    /* Connect EXTI11 Line to PB11 pin */
    SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOB, EXTI_PinSource11);

    /* Configure EXTI11 line */
    EXTI_InitStructure.EXTI_Line = EXTI_Line11;
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Event;//配置为Event模式即可
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;//上升沿触发
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;

    EXTI_Init(&EXTI_InitStructure);
}

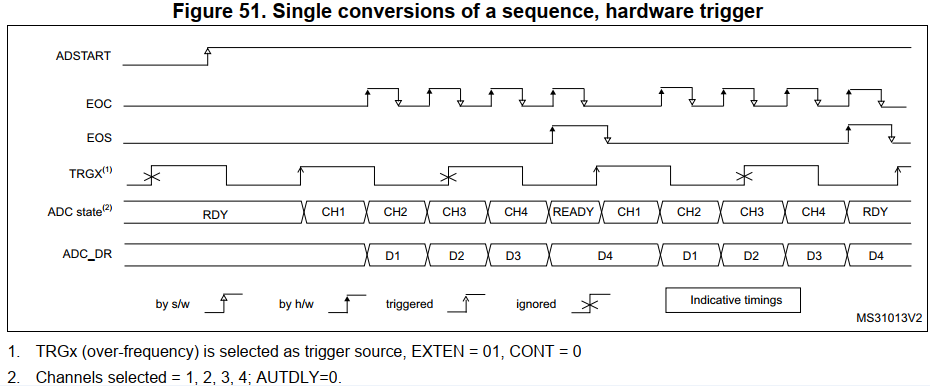

    注意：即使用外部触发，仍需先将ADSTART位置1方可开启转换，可使用函数ADC_StartConversion设置，时序图如下所示：
    在这里插入图片描述
    之后编写main.c测试即可，可自己一定时间给GPIOx(x=A,B…，本文为GPIOB)11号引脚一个上升沿信号，ADC即会触发相应通道的转换。
    main.c

    #include "adc.h"
#include "exti.h"
#include "delay.h"
#include "usart.h"

int main(void)
{
    float ADC1ConvertedValue;

    delay_init();
    Exti_Init();
    Adc_Init();
    usart_init();

    ADC_StartConversion(ADC1);//开启ADC1转换
    while(1)
    {
        while(ADC_GetFlagStatus(ADCx, ADC_FLAG_EOC) == RESET);
        /*参考电压为3.3V，12位精度为0xFFF*/
        ADC1ConvertedValue =ADC_GetConversionValue(ADC1)*3.3/0xFFF;
    }
    return 0;
}

将ADC输出到GPIO口就可以了啊！STM32的GPIO最大是16位，可以直接接ADC的D0～D15
