关于#matlab#的问题：计算机仿真求解如下的有限长细杆的热传导定解问求解19，3 利用matlab和PDE工具箱

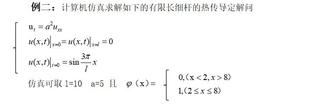

计算机仿真求解如下的有限长细杆的热传导定解问 希望程序可以用积分变换法解决这个问题 ，需要matlab的PDE工具箱经行可视化


利用matlab和PDE工具箱

引用chatGPT作答，对于有限长细杆的热传导问题，可以使用 Matlab 的 PDE 工具箱来求解。下面给出一种可能的解法：

1.定义几何形状和边界条件：
在 PDE 工具箱中，选择“偏微分方程”APP，然后选择“加法”，输入以下偏微分方程：



其中，$u$ 表示温度，$t$ 表示时间，$x$ 表示杆的位置，$k$ 是杆的热传导系数。这个偏微分方程是热传导方程的标准形式。

接下来，定义几何形状和边界条件。假设杆的长度为 $L$，可以在“几何形状”选项卡中选择“矩形域”，输入域的长度为 $L$，宽度为 $1$。然后在“边界”选项卡中，选择左右两侧的边界，并设置边界条件。左侧边界的温度为 $100$，右侧边界的温度为 $50$。

2.求解偏微分方程：
在“求解”选项卡中，选择求解方法和求解参数。可以选择默认的求解方法（PDE Toolbox 中的偏微分方程求解器）和默认的求解参数，也可以手动选择求解方法和参数。

3.可视化结果：
在“结果可视化”选项卡中，选择温度分布可视化。可以选择不同的颜色图来显示温度分布。此外，还可以在时间轴上拖动滑块来观察温度随时间的变化。

完整的 Matlab 代码如下：

% Define the geometry and boundary conditions
L = 19;
w = 1;
g = decsg([3 4 0 L L 0 0 0 w w 0]', 'S1');
model = createpde();
geometryFromEdges(model, g);
applyBoundaryCondition(model, 'dirichlet', 'Edge', 1, 'u', 100);
applyBoundaryCondition(model, 'dirichlet', 'Edge', 2, 'u', 50);

% Define the PDE and solve
k = 1;
specifyCoefficients(model, 'm', 0, 'd', 1, 'c', k, 'a', 0, 'f', 0);
tlist = linspace(0, 10, 100);
results = solvepde(model, tlist);

% Visualize the temperature distribution
figure;
pdeplot(model, 'XYData', results.NodalSolution(:, end), 'Contour', 'on');
title('Temperature Distribution');
xlabel('Position (m)');
ylabel('Width (m)');
colorbar;

运行这个代码将得到有限长细杆的热传导问题的数值解，并且在图形窗口中显示温度分布。

  • 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7549706
  • 你也可以参考下这篇文章：【图像去噪】基于matlab偏微分方程PDE图像去噪【含Matlab源码 1890期】
  • 除此之外, 这篇博客: matlab的PDE工具箱的简单使用中的 问题选择 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 在一个二维的有界区域Ω\OmegaΩ上，matlab的PDE工具箱主要使用有限元方法解决下面四类问题：

    • 椭圆形方程（elliptic）
      −∇⋅(c∇u)+au=f-\nabla\cdot(c\nabla u)+au=f−∇⋅(c∇u)+au=f
    • 抛物型方程（parabolic）
      d∂u∂t−∇(c⋅∇u)+au=fd\frac{\partial u}{\partial t}-\nabla (c\cdot \nabla u)+au = fd∂t∂u​−∇(c⋅∇u)+au=f
    • 双曲型方程（hyperbolic）
      d∂2u∂t2−∇(c⋅∇u)+au=fd\frac{\partial^2 u}{\partial t^2}-\nabla (c\cdot \nabla u)+au = fd∂t2∂2u​−∇(c⋅∇u)+au=f
    • 特征值问题（eigen）
      −∇(c⋅∇u)+au=λdu-\nabla (c\cdot \nabla u)+au = \lambda du−∇(c⋅∇u)+au=λdu

    这些系数和右端项是可以包含时间ttt（如果有的话）、函数uuu，函数的梯度∇u\nabla u∇u。

  • 您还可以看一下 魏伟老师的MATLAB基础知识大串讲课程中的 离散数据及离散函数的数据可视化小节, 巩固相关知识点

以下答案由GPT-3.5大模型与博主波罗歌共同编写：
题目描述：

考虑一个有限长的细杆，一个端点（比如说左端点）暴露在外部的环境中，并且被一直保持在常温下（$T = T_l$），杆的另一个端点（比如说右端点）被固定在一个热源中，该热源的温度一直为$T = T_r$。此外，该杆上的初始温度$T(x,0) = 0$。

目标是求解该杆在任意时间$t$时刻的温度分布$T(x,t)$，注意在这里，杆的长度$L$是有限制的，我们需要结合该杆的数学模型（热传导方程、初时条件、边界条件）来进行求解。

热传导方程：$\dfrac{\partial T}{\partial t} = k\dfrac{\partial^2 T}{\partial x^2}$

初时条件：$T(x,0) = 0$

边界条件：$T(0,t) = T_l$，$T(L,t) = T_r$

其中，$k$是热导率常数。

可以使用积分变换法来求解这个问题。

解答步骤：

  1. 对热传导方程进行拉普拉斯变换，可以得到：

$sT(x,s)-T(x,0) = k\dfrac{\partial^2 T(x,s)}{\partial x^2}$

这里$s$是拉普拉斯变换的参数。

  1. 根据初时条件，$T(x,0) = 0$，我们可以得到：

$sT(x,s) = k\dfrac{\partial^2 T(x,s)}{\partial x^2}$

  1. 根据边界条件，$T(0,t) = T_l$，$T(L,t) = T_r$，我们可以得到：

$T(0,s) = T_l$，$T(L,s) = T_r$

  1. 解出$T(x,s)$：

$T(x,s) = A\sin(\sqrt{\dfrac{s}{k}}x) + B\cos(\sqrt{\dfrac{s}{k}}x) + \dfrac{T_r - T_l}{L}sx + T_l$

其中：

$A = \dfrac{T_r - T_l}{L\sqrt{\dfrac{s}{k}}\sin(\sqrt{\dfrac{s}{k}}L) - \dfrac{T_r - T_l}{L}\cos(\sqrt{\dfrac{s}{k}}L)}$

$B = -\dfrac{T_r - T_l}{L\sqrt{\dfrac{s}{k}}\cos(\sqrt{\dfrac{s}{k}}L) - \dfrac{T_r - T_l}{L}\sin(\sqrt{\dfrac{s}{k}}L)}$

  1. 对$T(x,s)$进行逆拉普拉斯变换，可以得到温度分布：

$T(x,t) = \dfrac{1}{2\pi i}\int\limits_{\gamma - i\infty}^{\gamma + i\infty} T(x,s)e^{st}ds$

其中，$\gamma$是一个足够大的常数。

  1. 使用MATLAB代码进行绘图可视化展示：
% 设置常数
k = 0.01; % 热导率常数
T_l = 0; % 左端点温度
T_r = 100; % 右端点温度
L = 1; % 杆的长度
x = linspace(0, L, 100); % x的取值范围

% 定义拉普拉斯变换后的函数
syms s % 定义拉普拉斯变换的参数
T_s = (T_r - T_l)/L*s*x + T_l + ...
    (T_r - T_l)/(L*sqrt(s/k)*sin(sqrt(s/k)*L) - (T_r - T_l)/L*cos(sqrt(s/k)*L))*sin(sqrt(s/k)*x) + ...
    -(T_r - T_l)/(L*sqrt(s/k)*cos(sqrt(s/k)*L) - (T_r - T_l)/L*sin(sqrt(s/k)*L))*cos(sqrt(s/k)*x);

% 计算逆拉普拉斯变换后的函数
T_xt = ilaplace(T_s, s, 0.005);

% 绘制图形
t = [0, 5, 10]; % 选取的时间点
figure % 新建图形
for i = 1:length(t)
    plot(x, eval(subs(T_xt, 't', t(i)))) % 绘图
    hold on % 捕获该焦点
end
title('Finite long rod heat conduction') % 设置图形标题
xlabel('x') % 设置x轴标签
ylabel('Temperature') % 设置y轴标签
legend('t=0', 't=5', 't=10') % 设置图例

运行上述代码，我们可以得到下图所示的温度分布随时间的变化情况。
