最近一直在帮同事解决各种问题。由于临近项目后期，所以很多问题的解决方法并不能只是告诉他们调整 flow，重新跑 flow。有几个问题也是比较常见的问题，大家或多或少可能都遇到过。今天小编挑选几个主题，做一个简单的分享，也算做个简要的归纳，希望对大家能够有所启发。
Power off 模块输出端未设置 dont_touch
大家都知道，对于一个可以 powerdown 的模块，其输出是不可控的。所以需要在其输出端添加 Isolation cell，将其 clamp 为 0 或者 1，保持一个稳定的状态。
在数字后端实现时，需要将 Isolation cell 的输入端与 powerdown 模块的输出直连，确保中间没有 buffer。为了实现这个目的，可以通过将 Isolation cell 的输入端设置为 dont_touch。
另外，还需要将这类 Isolation cell 摆放在 port 门口。目的是确保 powerdown 模块的输出端与 Isolation 输入端的距离足够近，没有 transition 问题。具体实现方法可以通过magnet placement 来实现。
这些低功耗设计实现经验，你真的懂了吗？
那如果碰到比较粗心或者经验不足的数字后端工程师，他们在实现时并没有注意或者遗漏这些问题，导致在 powerdown 模块的输出端加了 buffer（输出端的 port 有上千个），而且此时已经是项目后期，没有足够时间重新跑 flow。那么应该如何解决呢？
解决方法其实很简单，完全不需要重新跑 flow，甚至都不需要去挪 isolation cell 的位置。只需要做一个简单的 ECO即可。将 power down 模块的输出的 net 断开，和 Isolation cell 的 input pin 连接起来，再把 Buffer 连接到 Isolation cell 后面即可。
时钟树重要技能
小编也是很好奇，为何很多三四年甚至工作年限更长的数字后端工程师，对于复杂时钟结构的时钟树综合仍然摸不着头脑？真的有那么难吗？显然没有。
数字后端工程师必须掌握的时钟树综合的技能
理清时钟树结构，并画出时钟结构图。这点小编在公众号分享时钟树综合相关分享时，每次都要提到，可是真正会的人可能并不多。
编写长时钟树的 constraint。有了时钟结构图后，我们就可以写 cts constraint，这个 constraint 是用来引导告诉工具如何长时钟树，即告诉工具某个 clock 的 root 点在哪里，sinks 是哪些，哪些 clock 是要做同步的，哪些 clock 是需要做 inter-balance 的，各个 mode 下时钟如何长 tree 等。

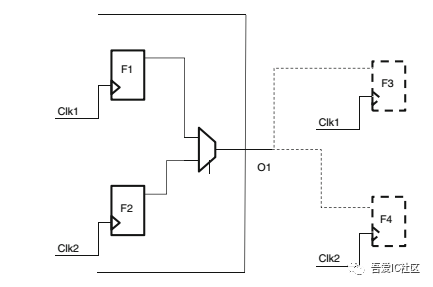

这个 constraint 真心不难写 。不外乎就是 create_clock create_generated_clock set_clock_group 以及设置一些 exception。这些命令估计没有一个人不会的。只要你理清了时钟结构，还是很容易可以写好的。下图为一个复杂时钟结构电路中最简单的一个分支，大家看看应该如何写 constraint?
其实理清时钟树结构，编写 cts constraint 这项工作，完全可以说这个是数字后端工程师最核心的一项技能，没有之一。而且也是数字后端实现整个环节中最具技术含量的一项工作。对于一个复杂时钟结构的设计，如果你能够很清楚地写出 cts constraint，长出很 “漂亮” 的 clock tree，那么整个数字后端实现还有其他的难点吗？
深度解析 Create_clock 与 Create_generated_clock 的区别
为什么时钟树上要用 clock inverter(min pulse width check)
数字后端设计实现之时钟树综合实践篇
合理的时钟结构能够加速 Timing 收敛（时钟树综合中级篇）
Route 后没 short，hold fixing 后存在 short
有的数字后端工程师做事情就是不够认真。比如拿 route 后的数据进行了一轮 hold fixing 后，发现没有 short，以为就万事大吉了，不再做后续的 hold fixing 了（评估阶段）。等最后拿到 final netlist，进行 final run 后发现 hold fixing 会引入大量的 short。主要原因有以下几点：
- 前期 hold fixing 评估所用的 corner 不全
前期评估 hold 所用的 corner 比较少，所以 hold 数量偏少。后期将所有 corner 都考虑进去后，发现 hold buffer 太多，从而导致 route 出现 short。
- Local clock skew 偏大，导致 hold violation 较大。
Clock skew 比较大，说明 tree 长的不平。虽然 setup 可能是 meet 的，但是两个 clock tree latency 差距比较大的寄存器进行 hold check 时，很容易出现较大的 hold violation。所以在局部区域需要插入特别多的 hold buffer，这样就容易出现 short。
一网打尽时钟树综合 Clock Skew
- Local cell density 太高，出现局部区域 density 为 100% 的情况
这种情况其实还是蛮常见的。虽然局部区域 cell density 已经达 97-100%，但是 route 和 timing 都是 OK 的。所以，很多初级后端工程师误以为这不是潜在的地雷。其实这是非常危险的，如果碰到这种情况，不做特别处理，后期 hold fixing 和解 route 问题都是非常棘手和痛苦的一件事。
所以，小编一直反复强调每个 stage 都需要查看 congestion map，cell density map 和 pin density map。这绝对不是为了好玩哦。
字后端实现时 congestion 比较严重，你 hold 得住吗？
动态 IR Drop 偏大
- 在高翻转模块中预先插入 decap cell
通常情况高翻转模块，也是 design 中 timing 比较紧的地方。在该区域预先插 decap cell 可能会导致 timing 变差。因此，插 decap cell 的方式就显得尤为重要。主要围绕两个原则，一个是 timing 所受的影响较小，在可接受范围之内，第二是 decap cell 要足够多，足以改善 IR Drop issue。
- 减少 power switch cell 的电阻
特别是对于需要做 power domain 的模块，更容易出现 IR Drop 问题。由于 Power switch 本身电阻较大，Global VDD 到 Power switch 就存在一定的压降，这个压降比例值往往能占到 1.5%。所以，如果能够定制一款低电阻值的 power switch cell，岂不是一种很好的解决方法。
- 利用高层金属来画 power
高层金属比较宽，比较厚，所以电阻值相对较小。所以通常都是用高层厚金属来打 power。
- 加密 power mesh
对于项目后期发现的动态 IR Drop 问题，可以从 Redhawk 结果中分析找出压降比较大的点，然后在该区域局部加密 power 的密度。
IR Drop 分析之 Redhawk 分析流程
