tftlcd白屏，不显示打印数据

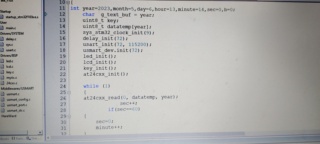

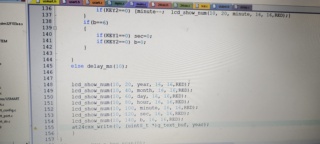

程序检验没问题，但是烧录后到24cxx就停止了不显示数据，程序运行停止

  • 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7652412
  • 你也可以参考下这篇文章：嵌入式单片机基础篇（二十一）之TFTLCD 显示
  • 除此之外, 这篇博客: TFTLCD原理及代码步骤中的 3.发送初始化指令，控制屏幕初始化 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  • 代码如下（示例）：

    /**************************************************************************************
 * 描  述 : 初始化控制TFTLCD的IO
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
void LCD_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    /* 使能FSMC时钟*/
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC, ENABLE);

    /* 使能FSMC对应相应管脚时钟*/
    RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE
	                          | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOG
	                          | RCC_APB2Periph_GPIOF , ENABLE);

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    /* 配置LCD背光控制管脚*/
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_Init(GPIOD, &GPIO_InitStructure);

    /* 配置LCD复位控制管脚*/
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 ;
    GPIO_Init(GPIOD, &GPIO_InitStructure);

    /* 配置FSMC相对应的数据线,FSMC-D0~D15: PD 14 15 0 1,PE 7 8 9 10 11 12 13 14 15,PD 8 9 10*/
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode =  GPIO_Mode_AF_PP;

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_8 | GPIO_Pin_9 |
                                  GPIO_Pin_10 | GPIO_Pin_14 | GPIO_Pin_15;
    GPIO_Init(GPIOD, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 |
                                  GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 |
                                  GPIO_Pin_15;
    GPIO_Init(GPIOE, &GPIO_InitStructure);

		/* 配置FSMC相对应的控制线
		 * PD4-FSMC_NOE   :LCD-RD
		 * PD5-FSMC_NWE   :LCD-WR
		 * PG12-FSMC_NE4  :LCD-CS
		 * PG0-FSMC_A10   :LCD-DC
		*/
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
    GPIO_Init(GPIOD, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_Init(GPIOD, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
    GPIO_Init(GPIOG, &GPIO_InitStructure);

		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_Init(GPIOG, &GPIO_InitStructure);

    /* 开背光 */
		GPIO_ResetBits(GPIOD, GPIO_Pin_13);
}
/**************************************************************************************
 * 描  述 : TFTLCD 初始化寄存器
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
void LCD_REG_Config(void)
{
  LCD_ILI9341_CMD(0x11);
  Delay_ms(120);

  LCD_ILI9341_CMD(0x36);
  LCD_ILI9341_Parameter(0x00);

  LCD_ILI9341_CMD(0x3A);
  LCD_ILI9341_Parameter(0X05);

  LCD_ILI9341_CMD(0xB2);
  LCD_ILI9341_Parameter(0x0C);
  LCD_ILI9341_Parameter(0x0C);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0x33);
  LCD_ILI9341_Parameter(0x33);

  LCD_ILI9341_CMD(0xB7);
  LCD_ILI9341_Parameter(0x35);

  LCD_ILI9341_CMD(0xBB);  				//vcom
  LCD_ILI9341_Parameter(0x32);    //30

  LCD_ILI9341_CMD(0xC0);  				  //
  LCD_ILI9341_Parameter(0x2C);

  LCD_ILI9341_CMD(0xC2);
  LCD_ILI9341_Parameter(0x01);

  LCD_ILI9341_CMD(0xC3);  	   //vrh
  LCD_ILI9341_Parameter(0x10); 	   //17		   0D

  LCD_ILI9341_CMD(0xC4);  			   //vdv
  LCD_ILI9341_Parameter(0x20);	  //20

  LCD_ILI9341_CMD(0xC6);
  LCD_ILI9341_Parameter(0x0f);     //0f 调触摸闪动

  LCD_ILI9341_CMD(0xD0);
  LCD_ILI9341_Parameter(0xA4);
  LCD_ILI9341_Parameter(0xA1);

  LCD_ILI9341_CMD(0xE0);    //Set Gamma
  LCD_ILI9341_Parameter(0xd0);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0x02);
  LCD_ILI9341_Parameter(0x07);
  LCD_ILI9341_Parameter(0x0a);
  LCD_ILI9341_Parameter(0x28);
  LCD_ILI9341_Parameter(0x32);
  LCD_ILI9341_Parameter(0X44);
  LCD_ILI9341_Parameter(0x42);
  LCD_ILI9341_Parameter(0x06);
  LCD_ILI9341_Parameter(0x0e);
  LCD_ILI9341_Parameter(0x12);
  LCD_ILI9341_Parameter(0x17);

  LCD_ILI9341_CMD(0XE1);    //Set Gamma
  LCD_ILI9341_Parameter(0xd0);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0x02);
  LCD_ILI9341_Parameter(0x07);
  LCD_ILI9341_Parameter(0x0a);
  LCD_ILI9341_Parameter(0x28);
  LCD_ILI9341_Parameter(0x31);
  LCD_ILI9341_Parameter(0x54);
  LCD_ILI9341_Parameter(0x47);
  LCD_ILI9341_Parameter(0x0e);
  LCD_ILI9341_Parameter(0x1c);
  LCD_ILI9341_Parameter(0x17);
  LCD_ILI9341_Parameter(0x1b);
  LCD_ILI9341_Parameter(0x1e);

  LCD_ILI9341_CMD(0x2A);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0xef);

  LCD_ILI9341_CMD(0x2B);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0x00);
  LCD_ILI9341_Parameter(0x01);
  LCD_ILI9341_Parameter(0x3f);

  LCD_ILI9341_CMD(0x29); //display on
  LCD_ILI9341_CMD(0x2c);
}
