【提问】l298n/32单片机与马达的接线

有没有学长学姐,请问这种马达如何与32单片机以及l298n接线？这里需要做一个转动测速,但是我对编码器相以及电机线接线不是很理解


  • 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7672551
  • 这篇博客也不错, 你可以看下L298N、电机、单片机的线路连接(51、stm32程序)
  • 除此之外, 这篇博客: L298N电机驱动模块的接线使用与代码实现中的 3、驱动模块的使用方法 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

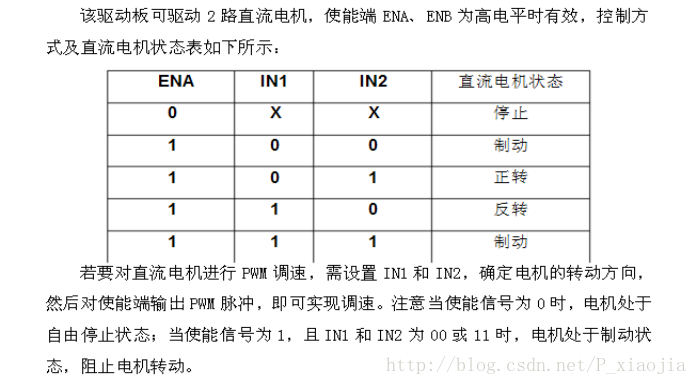

  • 在这里插入图片描述

    • 使用方法：

    输出A： 通道A输出 ，连接电机
    输出B: 通道B输出 ，连接电机
    12V供电： 主电源正极输入
    供电GND: 主电源正负极极输入
    5V输出： 5v电压输出端，可用于给MCU供电
    ENA: 通道A使能 ，pwm信号连接（调速使用）
    ENB: 通道B使能 pwm信号连接（调速使用）
    IN1~IN4: 逻辑输入IN1 ~ IN2控制通道A，逻辑输入IN3~IN4控制通道B
    板载5V跳线帽： 接上后板载5V输出有效
