怎么把Driving Scenario Designer 传感器检测到的数据可视化
Driving Scenario Designer是MATLAB的一个工具箱，用于创建车辆行驶场景并模拟车辆感知系统的行为。如果你已经在Driving Scenario Designer中创建了场景并使用了其中的传感器，可以使用MATLAB中的绘图函数将传感器检测到的数据进行可视化。
以下是一些常见的方法：
使用plot函数：如果你想将传感器检测到的某个物体的位置进行可视化，可以使用MATLAB中的plot函数。首先，你需要获取传感器检测到的物体的位置和方向。然后，你可以使用plot函数将该物体的位置和方向绘制成一个箭头。例如：
% 假设你已经获取了传感器检测到的物体的位置和方向
x = [position(1), position(1) + direction(1)]; % x轴坐标
y = [position(2), position(2) + direction(2)]; % y轴坐标
plot(x, y, '-r', 'LineWidth', 2); % 绘制箭头，线条为红色，线宽为2
使用scatter函数：如果你想将传感器检测到的多个物体的位置进行可视化，可以使用MATLAB中的scatter函数。首先，你需要获取传感器检测到的所有物体的位置。然后，你可以使用scatter函数将这些物体的位置绘制成散点图。例如：
% 假设你已经获取了传感器检测到的所有物体的位置
x = positions(:, 1); % 所有物体在x轴上的坐标
y = positions(:, 2); % 所有物体在y轴上的坐标
scatter(x, y, 'filled'); % 绘制散点图
使用image函数：如果你想将传感器检测到的车道线或者地图进行可视化，可以使用MATLAB中的image函数。首先，你需要获取传感器检测到的车道线或者地图的像素数据。然后，你可以使用image函数将像素数据转换成图像并显示。例如：
% 假设你已经获取了传感器检测到的车道线或者地图的像素数据
image(data); % 将像素数据转换成图像并显示
- 这篇博客: 自动驾驶工具箱简易教程中的 首先介绍Driving Scenario Designer。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

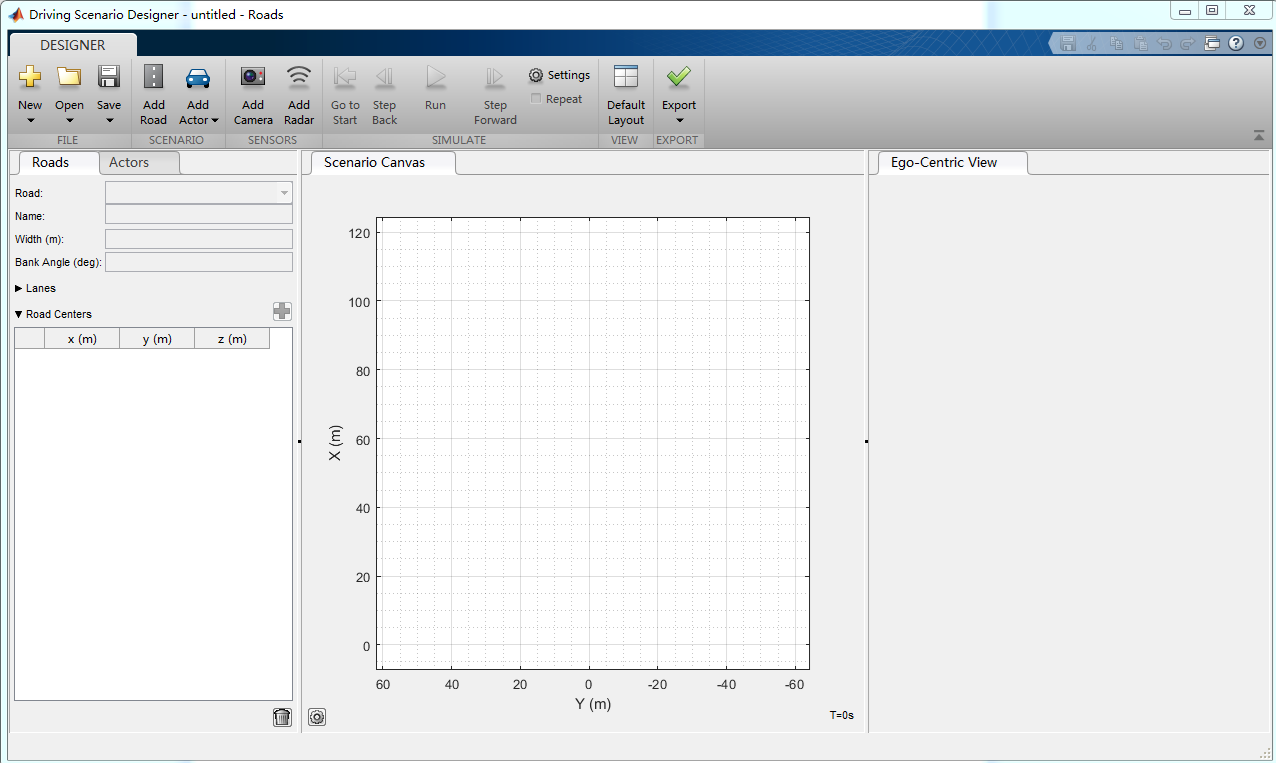

在MATLAB R2019a中，点击APP找到汽车选项，第一个就是Driving Scenario Designer或者直接在搜索栏搜索Driving Scenario Designer打开即可进入下图中的界面。

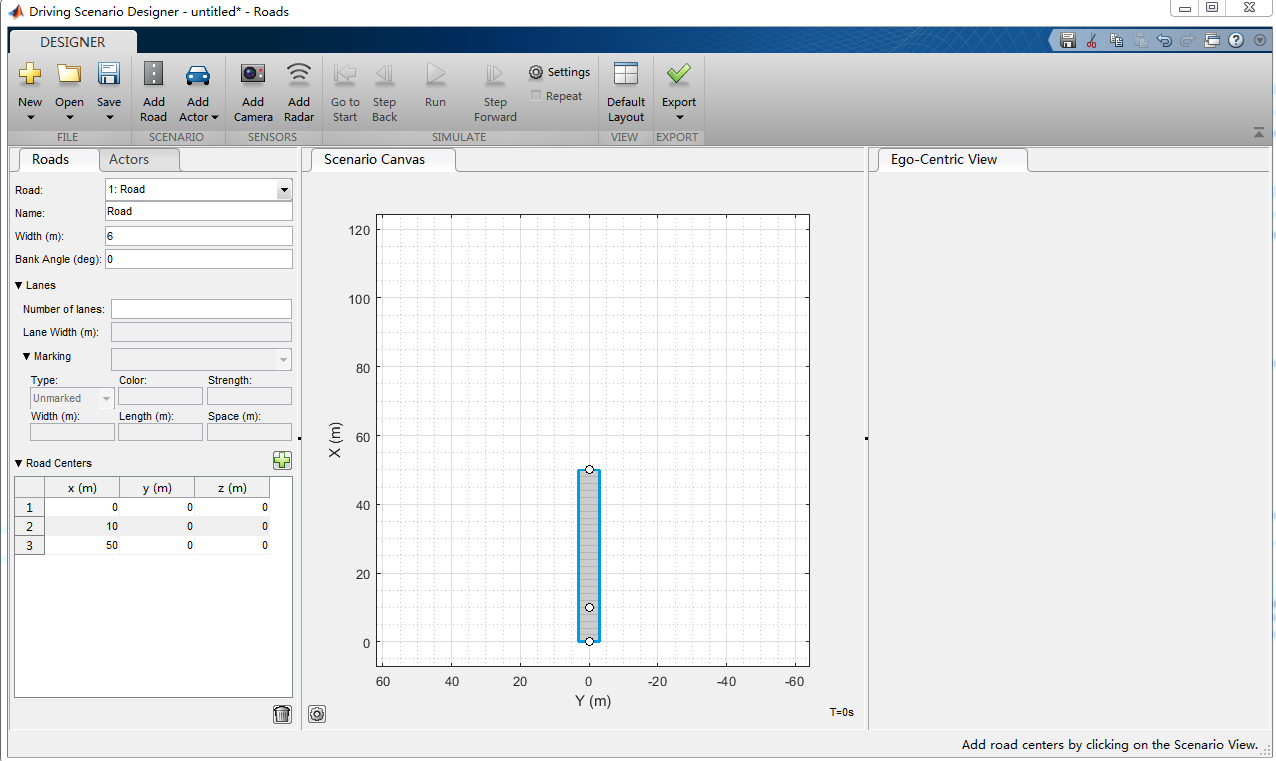

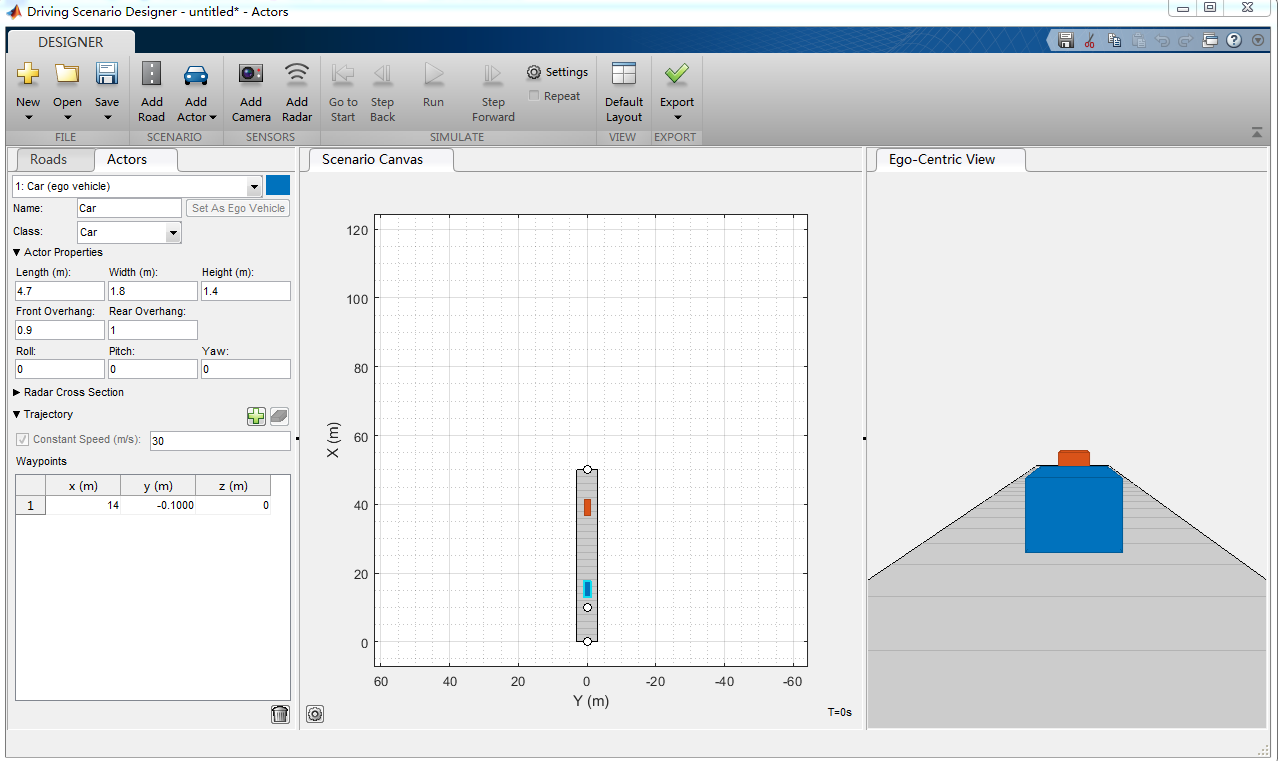

在图中的面板中，New新建文件，Open打开文件，可以打开原来保存的场景文件（扩展名.mat）或者Open drive的地图文件（扩展名.xodr），Save保存搭建的场景文件，Add Road增加一条道路，可以对道路的一些属性进行编辑，Road center 中的x、y和z是user可以对道路形状进行设计的，得到预期的道路，如图2所示。Add actor增加一辆车，如果在场景中只有一辆车，就会被自动设置成ego vehicle，若场景中存在多辆车就可以选择哪一辆车作为自车，其余的作为环境车。后面的两个按钮是增加传感器的，一个是相机一个是雷达，这里不再赘述。在所有步骤完成后保存成.mat文件。
以下内容部分参考ChatGPT模型：
您好，可以使用MATLAB自带的plot函数将Driving Scenario Designer传感器检测到的数据可视化。具体步骤如下：
- 在MATLAB中打开Driving Scenario Designer，并创建一个场景。
- 在场景中添加传感器，如相机、激光雷达等。
- 运行场景并记录数据。
- 在MATLAB中读取记录下来的数据，可以使用MATLAB自带的工具箱，如MATLAB Support Package for ROS。
- 使用plot函数将数据可视化，可以根据需要选择不同的图表类型，如散点图、线图等。
下面是一个简单的例子，假设我们在场景中添加了一个相机传感器，并记录下了相机拍摄到的图像。现在我们想要将这些图像可视化。
首先，我们需要读取图像数据。假设图像数据被保存在一个名为camera_images的ROS topic中，可以使用以下代码读取数据：
rosinit
sub = rossubscriber('camera_images');
img = readImage(receive(sub));
然后，我们可以使用imshow函数将图像显示出来：
imshow(img)
如果我们想要将多个图像可视化在同一个图表中，可以使用subplot函数，例如：
for i = 1:num_images
subplot(2, 3, i)
imshow(images{i})
end
这将在一个2x3的图表中显示num_images个图像。
希望这个例子能够帮助您解决问题。
