怎么用Matlab画三维立体图

假如有一个x，y，depth的三维数据，表示一个长方体水槽中水的温度，怎么画一个三维长方体图同时显示表层，一个垂直剖面和另一个相邻的垂直剖面在三维坐标轴中

不知道你这个问题是否已经解决, 如果还没有解决的话:
  • 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7805663
  • 你也可以参考下这篇文章：【Matlab】模拟退火+最低水平线解决物流上的二维装箱问题
  • 除此之外, 这篇博客: 【数学建模】2016年全国大学生数学建模-系泊系统全面解析（附MATLAB实现部分代码）中的 海水静止时，不同风速条件下相关参数的求解 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

    ifabs(sum(H)-18)<0.01
        break
    end
    x=[x;h,sum(H)];
end
disp(R)


    LastAngle = 90-phi_veritical(end);
disp(LastAngle)

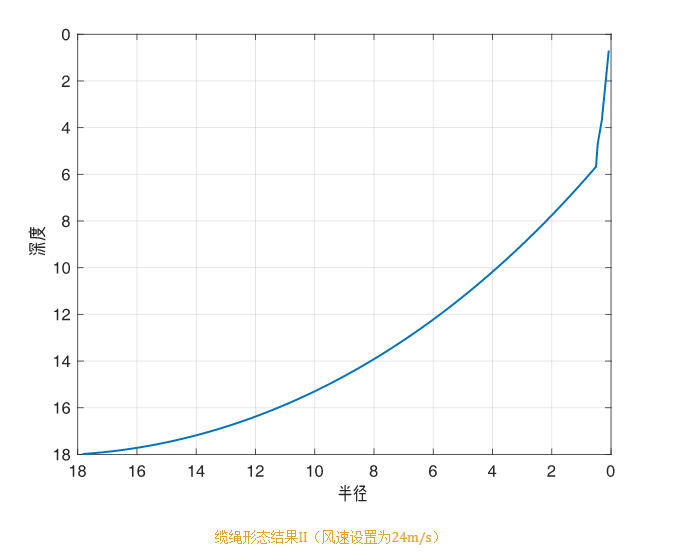

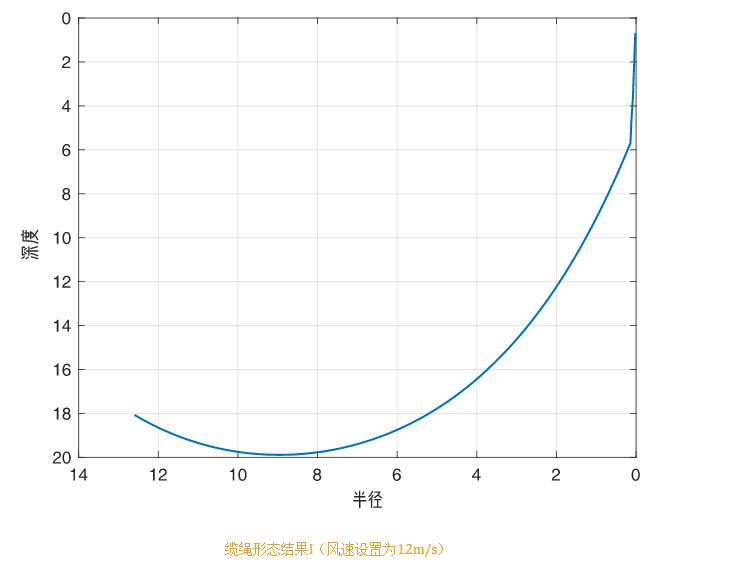

    绘图

    %作图部分
x_vector=R';

    cumsum 是 MATLAB 求解累计和的函数。我们以一个 cumsum 的一个例子为例说明这个函数的用法。

    例：

    A = 1:5; B = cumsum(A)

    B = 1×5

     1     3     6    10    15

    对向量  进行累加和

    x=cumsum(x_vector);
y_vector = H';
y=cumsum(y_vector);
y1=y(1:end-1);
plot(x,y1,'LineWidth',1.2)
view(180,90)

    绘制标签

    ylabel('Deep')
xlabel('R')
grid on

    定义常量（使用 SI 制单位）

    function [phi_veritical,H,R]= H_cal(h,v_wind)
%重力加速度
g=9.8;
%海水密度
rho_haishi = 1.025 * 10 ^(3);
%钢密度（合金钢）
rho_gang = 7.8 * 10 ^ 3;
%钢桶质量
m_gangtong = 100;
%钢桶体积
V_gangtong = pi * (0.3/2)^2 * 1;
%浮标质量
m_fubiao = 1000;
%每段锚链长度
l_maolian = 105 * 10 ^(-3);
m_maolian_for_everymile = 7;
%锚链总长度
l_total_maolian = 22.05;
%总循环遍历数
n=floor(l_total_maolian / l_maolian) + 5;
%钢管长度
l_gangguan = 1;

    定义变量

    %%搜索变量h——吃水深度
%%钢管质量
m_gangguan = 10;
%%钢管体积：钢管共4节，每节长度1m，直径为50mm，每节钢管的质量为10kg。
v_gangguan = l_gangguan *(pi*(50/2 * 10^(-3))^2);
%%重物球质量
m_zhongwuqiu = 1200;
%% 第二题注释此处
%%重物球体积（选用钢球，认为实心）
V_zhongwuqiu = m_zhongwuqiu / rho_gang;
%每段锚链的质量
m_maolian = l_maolian * m_maolian_for_everymile;
%每段锚链的体积（认为实心）
v_maolian = m_maolian / rho_gang;
%定义钢管、钢桶和锚链的倾斜角度储存向量
phi_veritical = [];
phi = [];
%定义倾斜角度弧度变量
arc_tan_inner = [];
%计算水深（初始条件水深等于浮标浸没深度）
H = h;
%浮标游动半径（初始值）
R=[];

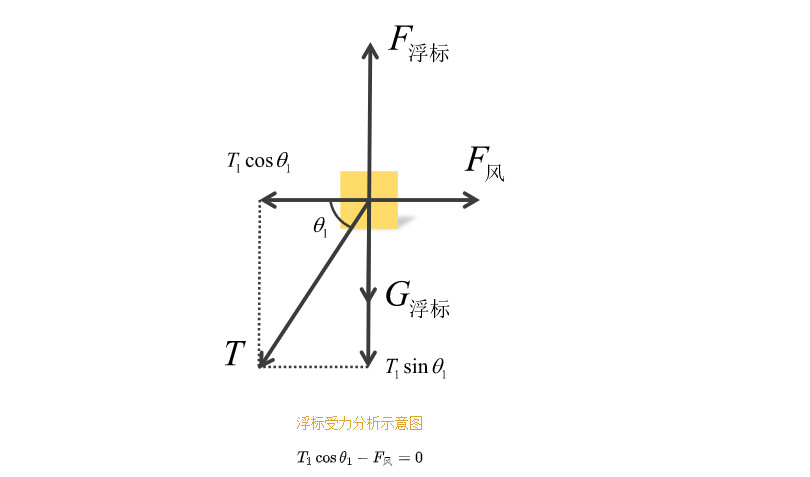

    浮标受力和风速的计算

    %%%浮标受力；
%D是法向投影
D = 2 * ( 2 - h);
%风速大小（<1>考虑12和24<2>考虑36<3>考虑36）
%v_wind = 12;

    浮标水平方向计算

    T_cos_theta = 0.625.*D * (v_wind)^2;

    浮标垂直方向计算

    T_sin_theta = rho_haishi * g * ( h* pi * 1^2) - m_fubiao * g;

    倾角的计算

    浮标 T_sin 和 T_cos 即为第一节钢管的初始值

    arc_tan_inner = ( (2 *T_sin_theta - ( m_gangguan * g -  rho_haishi * g * v_gangguan))) / (2* T_cos_theta);
phi = atan(arc_tan_inner);
H =[ H , l_gangguan*sin(phi)];
R = [R , l_gangguan*cos(phi)];
phi_veritical = [phi_veritical 90-phi*180/pi];
T_sin_theta = T_sin_theta - ( m_gangguan * g -  rho_haishi * g * v_gangguan);

for i_bianli = 2 : n
    if(i_bianli <= 4)

    基于钢管共 4 节，每节长度 1m，直径为 50mm，每节钢管的质量为 10kg 条件，对于钢管的计算可得出以下表达式

        arc_tan_inner = ( (2 *T_sin_theta - ( m_gangguan * g -  rho_haishi * g * v_gangguan))) / (2* T_cos_theta);

    前方的 T_sin_theta 对应 i_bianli

    计算倾斜角度

        phi = atan(arc_tan_inner);
    H = [H , l_gangguan*sin(phi)];
    R = [R , l_gangguan*cos(phi)];
    phi_veritical = [phi_veritical 90-phi*180/pi];
    T_sin_theta = T_sin_theta - ( m_gangguan * g -  rho_haishi * g * v_gangguan);
    elseif(i_bianli == 5)

    而对于重物球和钢桶的计算，依据以下式子

        arc_tan_inner = ( (2 *T_sin_theta - (m_zhongwuqiu * g - rho_haishi * g * V_zhongwuqiu) )) / (2* T_cos_theta);

    计算倾斜角度

        phi = atan(arc_tan_inner);
    H = [H , l_gangguan*sin(phi)];
    R = [R , l_gangguan*cos(phi)];
    phi_veritical = [phi_veritical 90-phi*180/pi];

    计算

        T_sin_theta = T_sin_theta - (m_zhongwuqiu * g - rho_haishi * g * V_zhongwuqiu) - (m_gangtong * g - rho_haishi * g * V_gangtong);

    elseif(i_bianli == 6)

    对于锚链的计算，基于以下式子

        arc_tan_inner = ( (2 *T_sin_theta - ( m_maolian * g -  rho_haishi * g * v_maolian))) / (2* T_cos_theta);

    计算倾斜角度

        phi = atan(arc_tan_inner);
    H = [H , l_maolian*sin(phi)];
    R = [R , l_maolian*cos(phi)];
    phi_veritical = [phi_veritical 90-phi*180/pi];

    计算

        T_sin_theta = T_sin_theta - ( m_maolian * g -  rho_haishi * g * v_maolian);
    else

    锚链计算部分

        arc_tan_inner = ( (2 *T_sin_theta - ( m_maolian * g -  rho_haishi * g * v_maolian))) / (2* T_cos_theta);

    计算倾斜角度

        phi = atan(arc_tan_inner);
    H = [H , l_maolian*sin(phi)];
    R = [R , l_maolian*cos(phi)];
    phi_veritical = [phi_veritical 90-phi*180/pi];

    计算

        T_sin_theta = T_sin_theta - ( m_maolian * g -  rho_haishi * g * v_maolian);
    end
end

end

    LastAngle=[];

    对重物球质量和吃水深度进行迭代

    for m_zhongwuqiu =3078:6000
for h = 0:0.00001:2
    [phi_veritical,H,R]=H_zwq(h,36,m_zhongwuqiu);

    如果  则说明这一节的锚链松弛

        LastAngle = 90-phi_veritical(end);
    ifabs(sum(H)-18)<0.01
        break
    end
end
    disp(m_zhongwuqiu)

    依据钢桶倾斜角不超过 5° 和锚链在锚点与海床的夹角不超过 16° 的迭代终止条件

    if  LastAngle <= 16 && abs(phi_veritical(5)) < 5
    break
end
end
disp(LastAngle)

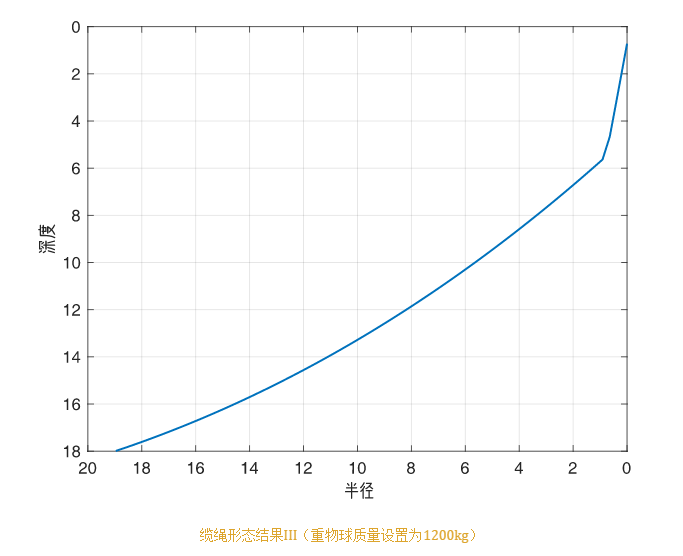

    绘图部分

    x_vector=R';
x=cumsum(x_vector);
y_vector = H';
y=cumsum(y_vector);
y1=y(1:end-1);
plot(x,y,'LineWidth',1.2)
view(180,90)
ylabel('Deep')
xlabel('R')
grid on

    函数参数部分添加入重物球质量 重物球质量

    function [phi_veritical,H,R]= H_zwq(h,v_wind,m_zhongwuqiu)

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
