卡尔曼滤波在UWB定位中的应用

卡尔曼滤波如何应用在在UWB室内定位中来解算位置坐标（并用matlab仿真）

该回答引用ChatGPT
UWB室内定位是一种常见的定位方式，采用卡尔曼滤波可以提高定位精度。下面是卡尔曼滤波在UWB室内定位中的应用流程及matlab仿真代码。

1. 数据采集

在UWB室内定位中，需要采集接收器收到信号的到达时间(t)以及相应标签的位置坐标(x,y,z)。

2. 卡尔曼滤波算法

卡尔曼滤波算法分为预测和更新两个过程。预测过程包含状态预测和预测误差协方差矩阵的更新。更新过程包含测量更新和误差协方差矩阵的更新。

在这个应用案例中，我们采用单个标签的UWB定位模型，状态为标签的位置坐标(x,y,z)，观测向量为接收器收到信号的到达时间(t)，动态模型为匀速模型。

预测过程：

状态预测：

$$
\hat{x_k} = F_k \hat{x_{k-1}} + B u_k,\ u_k=0
$$
其中，$F_k$为状态转移矩阵，$B$为外部控制矩阵，$u_k$为外部控制量，此处为0.

协方差预测：

$$
P_k = F_k P_{k-1} F^{T}_k + Q_k
$$
其中，$P_k$为协方差矩阵，$Q_k$为过程噪声的协方差矩阵，此处可以近似认为为0。

更新过程：

测量更新：

首先定义：
$$
H_k=[0,0,0,1]
$$
观测向量为$
z_k=[t_k]
$
卡尔曼滤波的测量更新包含先验估计和后验估计

先验估计：

$$
\tilde{z_k} = H_k \hat{x_k}
$$

观测残差(bias)：

$$
y_k = z_k - \tilde{z_k}
$$

卡尔曼增益计算：

$$
K_k = P_k H^T_k (H_k P_k H^T_k + R_k)^{-1}
$$

后验估计：

$$
\hat{x_k} = \hat{x_k} + K_k y_k
$$

误差协方差矩阵协方差矩阵更新：

$$
P_k = (I - K_k H_k)P_k(I - K_k H_k)^T + K_k R_k K_k^T
$$
其中，$R_k$为观测噪声的协方差矩阵。

3. matlab仿真代码

（1）定义状态转移矩阵和观测噪声的协方差矩阵、过程噪声的协方差矩阵等。

matlab
%定义状态转移矩阵
F = [1 0 0 1;
     0 1 0 1;
     0 0 1 1;
     0 0 0 1];
%定义过程噪声协方差矩阵
Q = zeros(4,4);
%定义观测噪声协方差矩阵
R = 0.01;


（2）初始化卡尔曼滤波参数

matlab
%初始位置估计值
x_init = [2,2,3,1]';
%初始状态误差协方差矩阵
P_init = eye(4);
%定义卡尔曼滤波变量
x = x_init;
P = P_init;


（3）模拟数据并进行卡尔曼滤波处理

matlab
%生成模拟数据
N = 50;
x_true = zeros(4,N);
z = zeros(N,1);

for k=2:N
    x_true(:,k) = F * x_true(:,k-1);
    %添加噪声（服从正态分布）
    z(k) = x_true(4,k) + 0.1*randn;
end

%卡尔曼滤波处理
for k=2:N
    %预测方程
    x_prior = F * x;
    P_prior = F * P * F' + Q;

    %观测更新
    K = P_prior * [0 0 0 1]' / ([0 0 0 1] * P_prior * [0 0 0 1]' + R);
    x = x_prior + K * (z(k) - x_prior(4));
    P = (eye(4) - K * [0 0 0 1]) * P_prior;
end


（4）画出位置估计结果

matlab
%画出位置估计结果图形
figure
plot(x_true(1,:),x_true(2,:),'k',x(1,:),x(2,:),'r.');
legend('true pos','est pos');
xlabel('x position');
ylabel('y position');
title('Kalman filter for UWB indoor location');


以上就是卡尔曼滤波在UWB室内定位中的应用流程及matlab仿真代码。注意，实际应用中需要根据具体情况调整参数。

卡尔曼滤波是一种用于估计系统状态的算法，它可以用于UWB室内定位中来解算位置坐标。在UWB室内定位中，卡尔曼滤波可以通过对UWB测距数据进行处理来估计位置坐标。你可以使用MATLAB来仿真卡尔曼滤波在UWB室内定位中的应用。你可以参考以下链接了解更多信息： https://blog.csdn.net/weixin_39788051/article/details/111299048

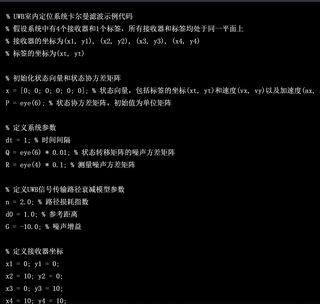

以下是一种基本的实践方法，供参考：

定义状态向量和观察向量 定义状态向量为：X=[xy vx vy]'，其中x和y是接取器的位置坐标，vx和vy是接取器的速度。定义取1为：Zy 1义抓取x2 y2 ... xn yn]',其中(xi,yi)是UWB测量得到的第i个敏感点的位置标志。

定义状态转移矩阵和观察矩阵 状态转移矩阵为：F=[1 0 dt 0; 0 1 0 dt；0 0 1 0; 0 0 0 1]，其中dt是采集时间间隔。观察矩阵为：H=[1 0 0 0; 0 1 0 0; 1 0 0 0；0 1 0 0; ...; 0 0 1 0; 0 0 0 1；0 0 1 0; 0 0 0 1]，是一个2n×4的矩阵。

定义过程微声和测量微声 过程微声为：Q=[0.1 0 0 0; 0 0.1 0 0；0 0 0.1 0；0 0 0 0.1]，是一个4×4的矩阵。测量微声为：R=[0.01 0 0 0; 0 0.01 0 0；0 0 0.01 0；0 0 0 0.01]，是一个2n×2n的矩阵。

初期化态向量和协方偏差矩阵 初期化态向量为：X=[x0 y0 0 0]'，其中x0和y0是接插件的初始位置。协方差磁量为：X=[x0 y0 0 0]'，其中x0和y0是接插件的初始位置。协方差磁=阵1，diag(1)[1，diag]是一个4×4的石阵。

现实卡尔曼滤波根据卡尔曼滤波的公式，继续进行预测和更新： （1）预测 Xp=F X; Pp=F P F'+Q；（2）更新K=Pp H'/(H Pp H'+R); X=Xp+K*(ZH Xp); P=(眼(4)-K· H)*Pp；

仿真结果展示根据现实的卡尔曼滤波算法，进行UWB室内定位的仿真
