matlab 绘制涡流场

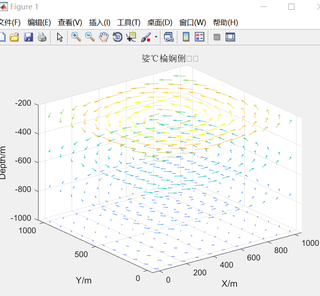

matlab中怎样把图示的涡流场每一层用不同的颜色表示出来（从上往下流速变笑），并且每一层颜色渐变（中心往外流速变大），并且将三维的切片处理，把每层的平面图显示出来？

变为

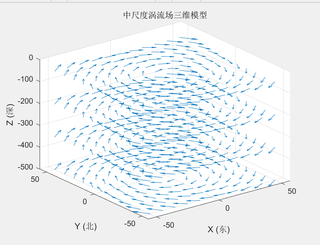

涡流场代码：

clear
clc
% 参数设置
x_range = -50:10:50;
y_range = -50:10:50;
z_range = -500:150:0;
% 创建坐标网格
[X, Y, Z] = meshgrid(x_range, y_range, z_range);
% 标准化处理涡内距离
R = sqrt(X.^2 + Y.^2) / max(max(x_range), max(y_range));
% 参数值
a0 = 0.35;
a1 = 0.15;
a2 = 0.00;
a3 = 0.30;
a4 = -0.10;
b0 = 0.02;
b1 = 0.08;
b2 = -0.16;
b3 = -0.12;
b4 = -0.02;
% 计算涡旋的方位速度和径向速度
uf = a0 + a1 * R + a2 * (2 * R.^2 - 1) + a3 * (4 * R - 3 * R.^2) + a4 * (8 * R.^2 - 8 * R.^3 + R);
up = b0 + b1 * R + b2 * (2 * R.^2 - 1) + b3 * (4 * R - 3 * R.^2) + b4 * (8 * R.^2 - 8 * R.^3 + R);
% 计算方位角度
delta = atan2(Y, X);
% 计算水平流速在x轴和y轴方向的分量
U_x = uf .* sin(delta) + up .* cos(delta);
U_y = -uf .* cos(delta) + up .* sin(delta);
% 计算垂直流速
W = -5e-5 * Z + 0.1;
% 不显示最中心的箭头
U_x((size(U_x, 1)+1)/2, (size(U_x, 2)+1)/2, :) = NaN;
U_y((size(U_y, 1)+1)/2, (size(U_y, 2)+1)/2, :) = NaN;
W((size(W, 1)+1)/2, (size(W, 2)+1)/2, :) = NaN;
% 绘制三维矢量场
quiver3(X, Y, Z, U_x, U_y, W);
xlabel('X (东)');
ylabel('Y (北)');
zlabel('Z (深)');
title('中尺度涡流场三维模型');

在MATLAB中，您可以使用以下步骤将图示的涡流场每一层用不同的颜色表示出来，并且将三维的切片处理并显示每层的平面图：

读取数据：首先，您需要读取您的涡流场数据。您可以使用MATLAB中的load函数或者其他数据读取函数，如ncread等。

生成切片：接下来，您需要使用MATLAB中的isosurface函数生成涡流场的三维切片。例如，您可以使用以下代码生成一个z=0的切片：
FV = isosurface(x,y,z,u,0);

其中，x、y、z是涡流场的网格坐标，u是涡流场的速度场。

对切片进行处理：接下来，您可以对切片进行处理，将每一层的速度用不同的颜色表示出来，并且让颜色随着速度的变化而渐变。您可以使用MATLAB中的patch函数来实现这一功能。例如，以下代码可以将切片中的每个三角形根据其z坐标的大小赋予不同的颜色，并让颜色从红色到蓝色渐变：
h = patch(FV,'FaceVertexCData',FV.vertices(:,3),'FaceColor','interp','EdgeColor','none');
colormap(jet);
colorbar;

其中，'FaceVertexCData'参数表示每个三角形的颜色数据，'FaceColor'参数表示三角形的填充颜色，'EdgeColor'参数表示三角形的边缘颜色。

显示平面图：最后，您可以使用MATLAB中的slice函数将每一层的平面图显示出来。例如，以下代码可以将涡流场z方向上的平面图显示出来：
figure;
slice(x,y,z,u,[],[],z_values);
colormap(jet);
colorbar;

其中，'slice'函数的最后一个参数'z_values'表示要显示的平面图的z坐标值。您可以根据需要选择不同的z坐标值。

希望这些步骤能够帮助您实现您的需求。

以下答案由GPT-3.5大模型与博主波罗歌共同编写：
要实现涡流场每一层用不同颜色表示且颜色渐变，可以采用matlab中的caxis函数和colormap函数。caxis函数用于控制颜色映射的范围，colormap函数用于设置颜色映射。

以下是实现的代码，其中使用了linspace函数生成颜色映射，并通过设置caxis的范围来实现每一层都用不同的颜色表示：

% 设置颜色映射
n = numel(z_range);
colors = jet(n);
colormap(linspace(colors(1,:), colors(end,:), n));

% 绘制三维矢量场
h = quiver3(X, Y, Z, U_x, U_y, W);
xlabel('X (东)');
ylabel('Y (北)');
zlabel('Z (深)');
title('中尺度涡流场三维模型');

% 设置颜色映射范围
caxis([min(z_range) max(z_range)]);

% 给每个箭头设置对应的颜色
for i = 1:n
    set(h.UData(:, :, i), 'Color', colors(i,:));
    set(h.VData(:, :, i), 'Color', colors(i,:));
    set(h.WData(:, :, i), 'Color', colors(i,:));
end

% 绘制每一层的平面图
figure;
for i = 1:n
    subplot(ceil(n/2),2,i);
    imagesc(x_range, y_range, sqrt(U_x(:,:,i).^2 + U_y(:,:,i).^2));
    shading interp;
    title(sprintf('z = %d', z_range(i)));
    colorbar;
end

其中subplot函数用于绘制多个子图，imagesc函数用于绘制平面图。此外，为使平面图的颜色渐变，可以使用shading函数采用差值方法进行渲染。
如果我的回答解决了您的问题，请采纳！

使用Matlab自带的quiver3函数绘制箭头表示速度矢量，并使用一些额外的技巧对其进行渐变颜色处理。

以下是一个示例代码，假设已经得到了网格数据x、y和z以及速度矢量数据vx、vy和vz。其中，vx、vy和vz分别表示在网格点处的速度矢量。

% 定义颜色映射
cmap = colormap('hot');
n_colors = size(cmap,1);

% 计算速度大小和方向
v_mag = sqrt(vx.^2 + vy.^2 + vz.^2);
vx_norm = vx./v_mag;
vy_norm = vy./v_mag;
vz_norm = vz./v_mag;

% 对速度大小进行归一化
v_mag_norm = (v_mag - min(v_mag(:))) ./ (max(v_mag(:)) - min(v_mag(:)));

% 根据速度大小确定颜色
c_idx = round(v_mag_norm * (n_colors-1) + 1);
colors = cmap(c_idx,:);

% 绘制箭头
figure;
hold on;
for i=1:size(x,3)
    quiver3(x(:,:,i), y(:,:,i), z(:,:,i), ...
            vx_norm(:,:,i), vy_norm(:,:,i), vz_norm(:,:,i), ...
            'color', colors(:,:,i));
end

% 显示平面图
figure;
for i=1:size(x,3)
    subplot(1, size(x,3), i);
    imagesc(x(:,:,i), y(:,:,i), v_mag(:,:,i));
    axis equal tight;
    colormap('hot');
end

代码中的关键部分是对速度大小进行归一化，并根据归一化后的大小确定颜色。这里使用了Matlab自带的热图colormap('hot')作为颜色映射，您可以根据需要更改。

绘制每层平面图时，可以使用Matlab的subplot函数将所有平面图显示在同一个窗口中。imagesc函数用于绘制热图，其中第一个参数为x坐标，第二个参数为y坐标，第三个参数为速度大小，这里使用了网格数据x、y和速度矢量大小v_mag。

注意，在绘制箭头时，需要使用hold on命令来保持原有图形不被清除。另外，如果网格数据比较密集，可能会导致图形过于拥挤，可以考虑只绘制其中一部分点。

引用chatGPT作答，要将图示的涡流场每一层用不同的颜色表示出来，并且每一层颜色渐变，可以使用Matlab的slice函数。以下是修改后的代码：

% 确定切片的数量
num_slices = numel(z_range);
% 确定每个切片的高度
slice_height = abs(diff(z_range(1:2)));
% 创建颜色映射
colormap(jet(num_slices))
% 循环创建每个切片
for i = 1:num_slices
    % 确定当前切片的高度
    z = z_range(i);
    % 创建切片平面
    [X_slice, Y_slice] = meshgrid(x_range, y_range);
    Z_slice = z * ones(size(X_slice));
    % 计算当前切片上的速度分量
    U_x_slice = interp2(X, Y, U_x(:,:,i), X_slice, Y_slice);
    U_y_slice = interp2(X, Y, U_y(:,:,i), X_slice, Y_slice);
    W_slice = interp2(X, Y, W(:,:,i), X_slice, Y_slice);
    % 计算当前切片上的速度大小和颜色
    speed_slice = sqrt(U_x_slice.^2 + U_y_slice.^2 + W_slice.^2);
    color_slice = i * ones(size(speed_slice));
    % 绘制当前切片
    slice(X, Y, Z, speed_slice, X_slice, Y_slice, Z_slice, color_slice);
    hold on
end
xlabel('X (东)');
ylabel('Y (北)');
zlabel('Z (深)');
title('中尺度涡流场切片图');
axis equal
colorbar

在上面的代码中，首先确定切片的数量，然后为每个切片创建一个颜色映射（使用jet颜色映射），以便在绘制时能够使颜色随深度渐变。然后循环创建每个切片，计算当前切片上的速度分量、速度大小和颜色，并使用slice函数绘制出来。最后添加坐标轴标签、标题、相等坐标轴、颜色条等。

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/209814
• 这篇博客你也可以参考下：matlab 三维画图函数错误提示：数据维度必须一致
• 除此之外, 这篇博客: 【路径规划】基于粒子群算法实现机器人栅格地图路径规划matlab源码中的 博主简介：擅长智能优化算法、神经网络预测、信号处理、元胞自动机、图像处理、路径规划、无人机等多种领域的Matlab仿真，相关matlab代码问题可私信交流。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  部分理论引用网络文献，若有侵权联系博主删除。

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^该回答引用ChatGPT
解决方案：
1. 每一层用不同的颜色表示出来
可以通过设置 quiver3 函数的颜色参数来实现。具体来说，可以先计算出每个箭头的速度大小，然后根据速度大小将其映射到一个颜色映射表中，最后将颜色映射表中的颜色作为 quiver3 函数的颜色参数即可。
代码如下：

% 计算速度大小
speed = sqrt(U_x.^2 + U_y.^2 + W.^2);
% 将速度大小映射到颜色映射表中
cmap = jet(256);
c = interp1(linspace(0, max(speed(:)), size(cmap, 1)), cmap, speed);
% 绘制三维矢量场，并设置颜色参数
quiver3(X, Y, Z, U_x, U_y, W, 0);
colormap(cmap);
caxis([0, max(speed(:))]);
colorbar;

2. 每一层颜色渐变
可以通过设置颜色映射表来实现。具体来说，可以将颜色映射表设置为从白色到颜色 c 的渐变，其中颜色 c 取决于当前层的流速大小。可以使用 interp1 函数将流速大小映射到颜色映射表中。
代码如下：

% 计算速度大小
speed = sqrt(U_x.^2 + U_y.^2 + W.^2);
% 将速度大小映射到颜色映射表中
cmap = [1, 1, 1; jet(255)];
c = interp1(linspace(0, max(speed(:)), size(cmap, 1)), cmap, speed);
% 绘制三维矢量场，并设置颜色参数
quiver3(X, Y, Z, U_x, U_y, W, 0);
colormap(cmap);
caxis([0, max(speed(:))]);
colorbar;

3. 将三维的切片处理，把每层的平面图显示出来
可以使用 slice 函数将三维矢量场切片，并将每个切片绘制成一个平面图。具体来说，可以先计算出每个切片的位置，然后使用 slice 函数将三维矢量场切片，并将每个切片绘制成一个平面图。可以使用 interp2 函数将速度大小和颜色映射到每个平面图上。
代码如下：

% 计算速度大小
speed = sqrt(U_x.^2 + U_y.^2 + W.^2);
% 将速度大小映射到颜色映射表中
cmap = [1, 1, 1; jet(255)];
c = interp1(linspace(0, max(speed(:)), size(cmap, 1)), cmap, speed);
% 计算切片位置
z_slice = linspace(min(z_range), max(z_range), 10);
% 绘制三维矢量场
figure;
quiver3(X, Y, Z, U_x, U_y, W, 0);
xlabel('X (东)');
ylabel('Y (北)');
zlabel('Z (深)');
title('中尺度涡流场三维模型');
% 绘制切片
figure;
for i = 1:length(z_slice)
    % 计算切片位置
    z = z_slice(i);
    % 切片
    [X_slice, Y_slice, Z_slice, U_x_slice, U_y_slice, W_slice] = ...
        slice(X, Y, Z, U_x, U_y, W, [], [], z);
    % 计算速度大小和颜色
    speed_slice = sqrt(U_x_slice.^2 + U_y_slice.^2 + W_slice.^2);
    c_slice = interp1(linspace(0, max(speed(:)), size(cmap, 1)), cmap, speed_slice);
    % 绘制平面图
    subplot(3, 4, i);
    pcolor(X_slice, Y_slice, speed_slice);
    shading flat;
    axis equal;
    axis tight;
    colormap(cmap);
    caxis([0, max(speed(:))]);
    title(sprintf('z = %d', z));
end
