为什么在proteus8仿真中用自己的电脑数码管只能亮8，而用别人电脑时数码管能根据自己写的代码亮

为什么在proteus8仿真中用自己的电脑数码管只能亮8，而用别人电脑时数码管能根据自己写的代码亮，而自己电脑不行。换了好几台电脑试过了，代码和仿真图都没问题。

• 这个问题的回答你可以参考下: https://ask.csdn.net/questions/7643705
• 我还给你找了一篇非常好的博客，你可以看看是否有帮助，链接：关于Proteus仿真闪退及Proteus上电瞬间电容初始电压设定问题解决办法总结
• 除此之外, 这篇博客: 8051单片机Proteus仿真与开发实例-串口通信仿真中的 8、中断方式接收数据 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


• 8051 UART 有一个串行中断。 每当发送或接收数据时，串行中断标志 TI 和 RI 分别被激活。

  8051 串行中断有一个向量地址（0023H），如果启用全局和串行中断，它可以跳转到服务 ISR（中断服务程序）。

  让我们看看串行中断程序将如何用于串行通信编程。

  • 1）将计时器 1 设置为自动重新加载模式。
  • 2）根据所需的波特率加载 TH1 值，例如 对于 9600 波特率负载 0xFD。
  • 3）使用串行模式和控制位加载 SCON。 例如 用于模式 1 并启用接收负载 0x50。
  • 4）通过将 TR1 位设置为 1 来启动 timer1。
  • 5）使能全局和串行中断位，即 EA = 1 和 ES = 1。
  • 6）无论何时接收或发送数据，中断标志都会设置，控制器将跳转到串行 ISR。
    请注意，TI/RI 标志必须在 ISR 中由软件清零。

  注意：对于发送和接收中断，分配了相同的中断向量地址，所以当控制器跳转到 ISR 时，我们必须通过 TI 和 RI 位状态来检查是 Tx 中断还是 Rx 中断。

  实现代码如下：

  #include <reg52.h>		/* Include x51 header file */

  char rcv_data;

  void uart_interrupt_init()
  {
  	EA  = 1;		/* 开启全局中断 */
  	ES = 1;  		/* 开户串行中断 */
  }

  void uart_init()
  {
  	TMOD = 0x20;		/* Timer 1, 8位，自动重载模式 */
  	TH1 = 0xFD;		/* 波特率为9600 */
  	SCON = 0x50;		/* 模式1，启动接收 */
  	TR1 = 1;		/* 启动 timer 1 */
  }

  /*中断处置函数*/
  void Serial_ISR() interrupt 4
  {
  	rcv_data = SBUF;		/* 接收数据 */
  	RI = 0;			/* 清空 RI 标志 */
  	//IE=0x00;    /* 关闭中断以防止递归 */

  	SBUF = rcv_data; // 将数据原路返回
  	while(TI==0);
  	TI=0;

  	//IE=0x90;
  }

  void main()
  {
  	P1 = 0x00;		/* Make P1 output */
  	uart_interrupt_init();  	/* Call Ext. interrupt initialize */
  	uart_init();
  	while(1);
  }

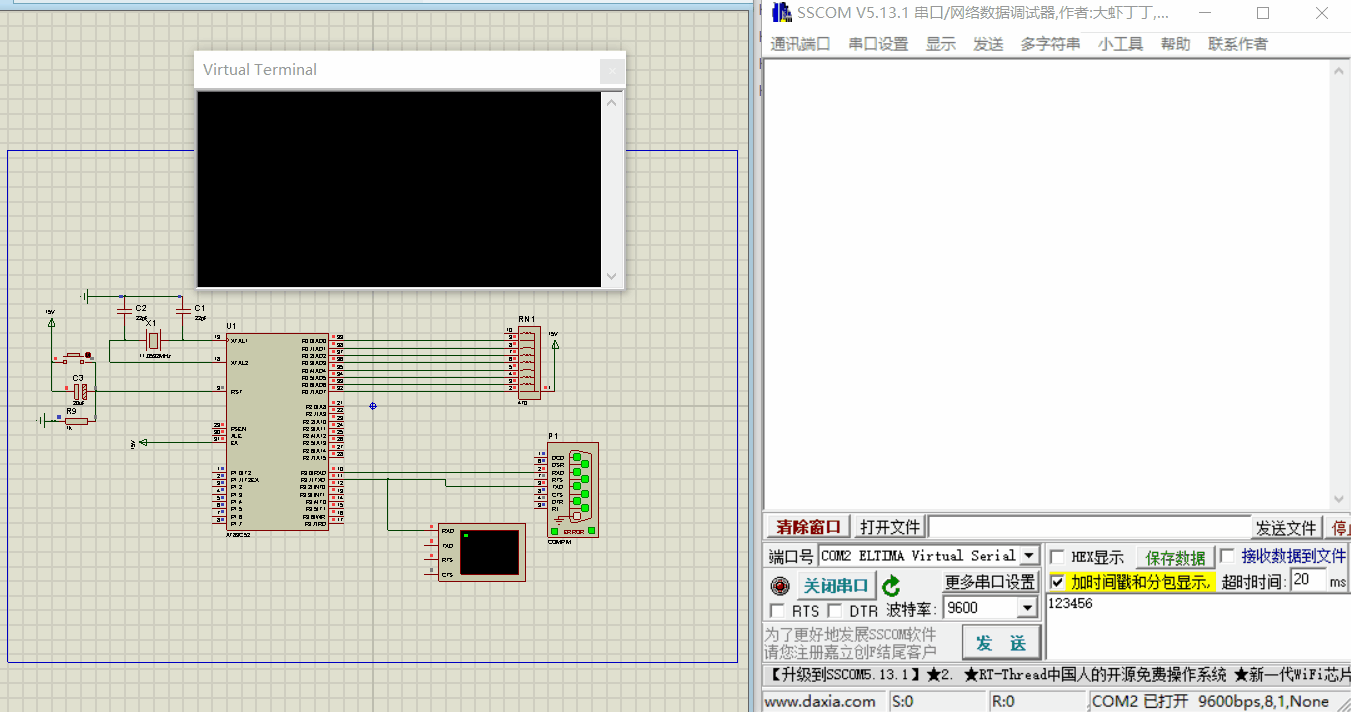

  Proteus仿真结果：



1，你怎么确认代码和仿真图和代码没问题的？是直接拷过来的吗？（抄的不算，抄错可能性太大）
2，确认操作正确，确保单片机正确加载了程序文件。
