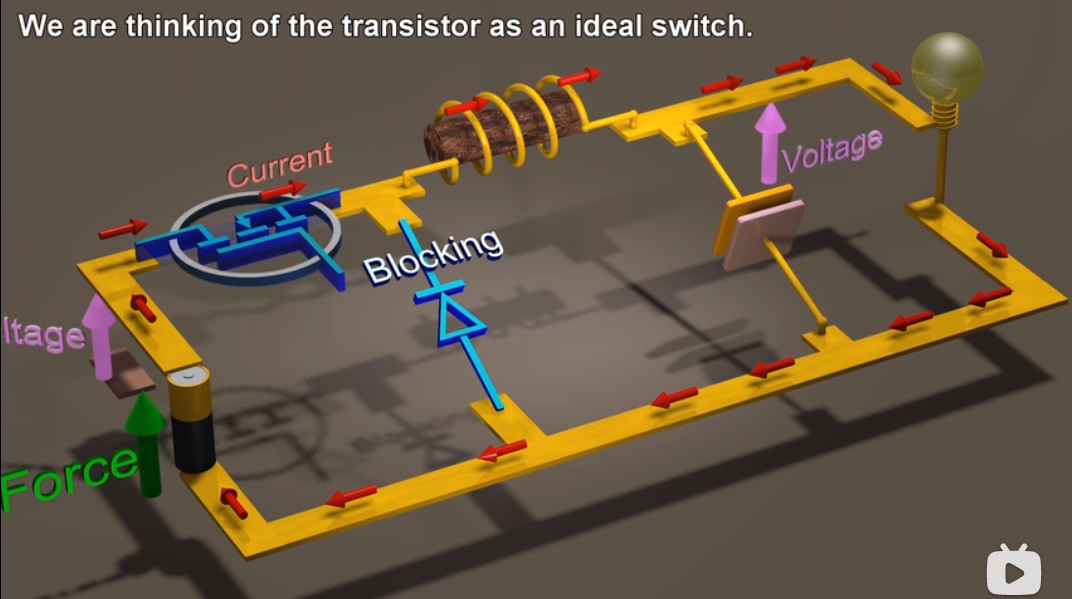

关于#嵌入式硬件#的问题：这个电路图是DC-DC转换的电路图，我感觉MOS断开电容的电流突变，电感电流不突变，电容放出的电流会全部加在负载上，负载可能会因为这么一个毛刺电流烧坏
这个电路图是DC-DC转换的电路图，我有一块不太理解，我感觉MOS断开电容的电流突变，电感电流不突变，电容放出的电流会全部加在负载上，负载可能会因为这么一个毛刺电流烧坏。
我想问问我这么理解的错误
负载不会烧掉的！
上电时，电容充电保证不会突然上电，导致过压损坏负载；
上电后，电容会进行高频纹波的滤波处理，保证负载电压稳定；
断电时，由于有电容的存在，保证负载两端电压缓慢下降，防止突然掉电电感反向电压损坏负载！
- 文章：DCL单例模式，如何解决DCL问题 中也许有你想要的答案，请看下吧
- 除此之外, 这篇博客: 用DC-DC 升压降压以及产生负电压的原理及应用中的 2.DC-DC芯片产生负电压 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

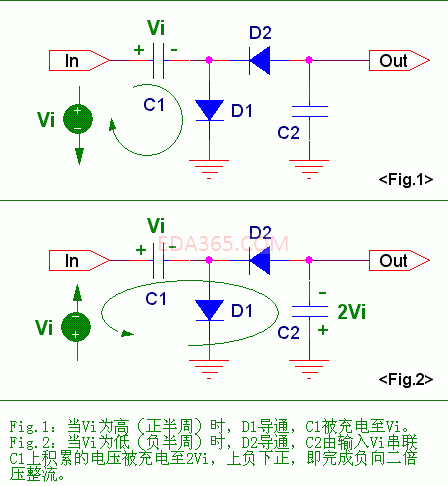

产出负电压有很多种方法，变压器，电荷泵等电路都能产生负电压，可以参考下面文章。
https://www.sohu.com/a/339257386_202311我们这里分析下用DC-DC来产生负电压。

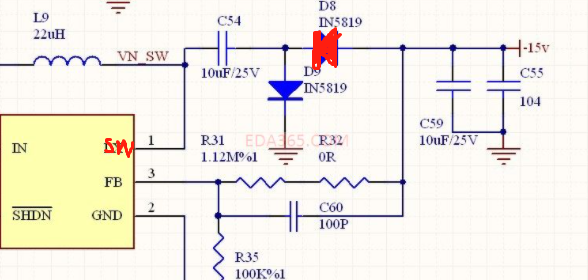

连接到电路就这个样子
博主还见过一种方法产生负电压。降压芯片产生负电压，把原来的电压输出接地，原来的GND输出的就是负电压了。Buck电路理论上能产生任何比电源电压低的电压。当我们把输出接地时，原来的GND电压就比0v还低了。
常用Buck电路举例

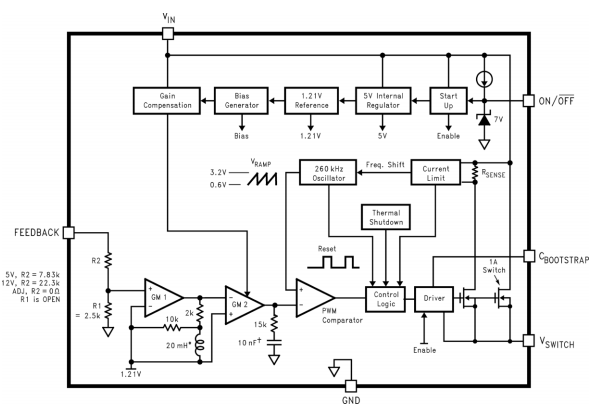

芯片的内部参考电压Vref是1.21v，FB的电压Vfb要和Vref接近
直接把原来的输出接地，原来的GND就是负向输出。
Vref永远是比GND输出的电压高1.21v，让R1和R2分压后的电压值Vfb接近这个Vref，就能稳定输出负电压了。
