matlab建立涡流场模型

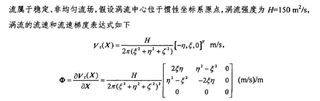

matlab建立涡流场模型，已知速度表达式和速度梯度表达式，涡心设在坐标原点。


做出来的模型和需要的模型一直不是很像，不知道哪里出了问题。

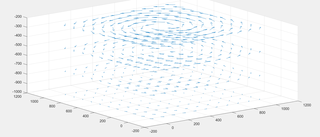

出来的模型：

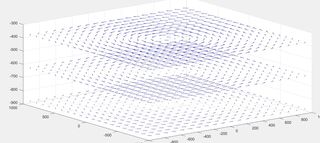

需要的模型：


该回答引用ChatGPT Plus GPT-4

如有疑问，可以回复我！

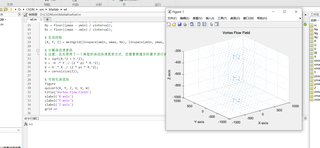

运行结果
版本 Matlab R2020b

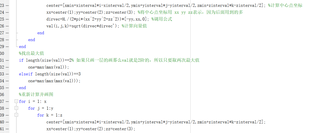

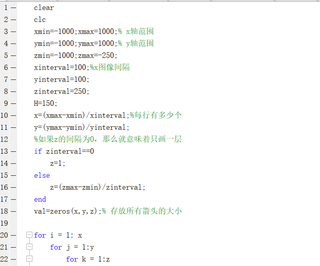

代码如下

clear
clc

% 设置参数
xmin = -1000; xmax = 1000;
ymin = -1000; ymax = 1000;
zmin = -1000; zmax = -250;
xinterval = 100;
yinterval = 100;
zinterval = 250;
H = 150;

% 计算网格点数
Nx = floor((xmax - xmin) / xinterval);
Ny = floor((ymax - ymin) / yinterval);
Nz = floor((zmax - zmin) / zinterval);

% 生成网格
[X, Y, Z] = meshgrid(linspace(xmin, xmax, Nx), linspace(ymin, ymax, Ny), linspace(zmin, zmax, Nz));

% 计算涡流速度场
% 注意：此处使用了一个典型的涡流场速度表达式，您需要根据实际需求进行调整
R = sqrt(X.^2 + Y.^2);
U = -H .* Y ./ (2 * pi * R.^2);
V = H .* X ./ (2 * pi * R.^2);
W = zeros(size(Z));

% 可视化涡流场
figure
quiver3(X, Y, Z, U, V, W)
title('Vortex Flow Field')
xlabel('X-axis')
ylabel('Y-axis')
zlabel('Z-axis')
grid on

代码能文字吗？这样不好复制

参考GPT看对你是否有帮助：
假设涡心在坐标原点，速度场可以用以下表达式表示：

u = -y
v = x
w = 0

其中，u、v和w分别表示涡流场在x、y、z三个方向上的速度分量。

涡流场的速度梯度张量可以表示为：


du/dx = 0    dv/dx = 1    dw/dx = 0
du/dy = -1   dv/dy = 0    dw/dy = 0
du/dz = 0    dv/dz = 0    dw/dz = 0

其中，du/dx表示速度场在x方向上的梯度，以此类推。

在MATLAB中，我们可以使用quiver3函数绘制涡流场的速度向量，如下所示：

% 定义网格点
[x, y, z] = meshgrid(-2:0.5:2);

% 计算速度分量
u = -y;
v = x;
w = zeros(size(x));

% 计算速度梯度
dudx = zeros(size(x));
dudy = -ones(size(x));
dudz = zeros(size(x));
dvdx = ones(size(x));
dvdy = zeros(size(x));
dvdz = zeros(size(x));
dwdx = zeros(size(x));
dwdy = zeros(size(x));
dwdz = zeros(size(x));
grad_u = cat(4, dudx, dudy, dudz);
grad_v = cat(4, dvdx, dvdy, dvdz);
grad_w = cat(4, dwdx, dwdy, dwdz);
grad_vorticity = symmetrize(grad_u .* grad_v - grad_v .* grad_u);

% 绘制涡流场速度向量
figure
quiver3(x, y, z, u, v, w);
title('Vorticity Field');
xlabel('x');
ylabel('y');
zlabel('z');

在这个例子中，我们首先使用meshgrid函数定义了网格点，然后计算了速度场的速度分量和速度梯度张量。使用symmetrize函数将速度梯度张量的反对称部分归零，得到速度梯度张量的对称部分，即涡度张量。最后，使用quiver3函数绘制了涡流场的速度向量。

运行程序后，将得到一个涡流场的三维图像。可以使用rotate3d函数对图像进行旋转和缩放，以便更好地观察涡流场的特征。

该回答引用GPTᴼᴾᴱᴺᴬᴵ
根据你提供的代码和图示，我猜测你想画的是三维空间中的涡流场，但是代码实现中存在一些错误。以下是我对代码的一些建议：

1.关于速度表达式和速度梯度表达式
你提供的速度表达式和速度梯度表达式存在一些问题。根据你提供的图示，可以看出涡心在坐标原点，因此速度场的形式应该是一个涡旋场，即

vx = Hy/(x^2+y^2)
vy = -Hx/(x^2+y^2)
vz = 0

其中H是一个常数，表示涡流的强度。在这个速度场下，速度梯度的形式为

d(vx)/dx = -2Hxy/(x^2+y^2)^2
d(vx)/dy = H*(x^2-y^2)/(x^2+y^2)^2
d(vx)/dz = 0
d(vy)/dx = H*(y^2-x^2)/(x^2+y^2)^2
d(vy)/dy = 2Hxy/(x^2+y^2)^2
d(vy)/dz = 0
d(vz)/dx = 0
d(vz)/dy = 0
d(vz)/dz = 0

2.关于绘制箭头
在你的代码中，绘制箭头的部分存在一些问题。可以使用 quiver3 函数绘制箭头，其中向量的大小可以用速度梯度的大小来表示。以下是一个可以绘制涡流场的示例代码：

clear
clc

xmin = -1000;
xmax = 1000;
ymin = -1000;
ymax = 1000;
zmin = -1000;
zmax = -250;
xinterval = 100;
yinterval = 100;
zinterval = 250;
H = 150;

[x, y, z] = meshgrid(xmin:xinterval:xmax, ymin:yinterval:ymax, zmin:zinterval:zmax);

r = sqrt(x.^2 + y.^2 + z.^2);
theta = atan2(y, x);

u = -H .* sin(theta) ./ (2 * pi .* r.^2);
v = H .* cos(theta) ./ (2 * pi .* r.^2);
w = zeros(size(r));

speed = sqrt(u.^2 + v.^2 + w.^2);
max_speed = max(speed(:));

figure;
quiver3(x, y, z, u./speed, v./speed, w./speed, 0.5, 'LineWidth', 1.5, 'MaxHeadSize', 0.5);
axis equal;
xlim([xmin, xmax]);
ylim([ymin, ymax]);
zlim([zmin, zmax]);
xlabel('X');
ylabel('Y');
zlabel('Z');
title('Vortex flow');

其中，meshgrid 函数用于生成三维坐标网格，atan2 函数用于计算速度矢量的方向，quiver3 函数用于绘制箭头。在计算速度矢量和速度大小时，可以直接使用给定的速度表达式和速度梯度表达式。

以下答案由GPT-3.5大模型与博主波罗歌共同编写：
首先，建立涡流场模型需要确定速度表达式和速度梯度表达式。涡流场模型的速度场可以表示为：

v_x = -rsin(theta)
v_y = rcos(theta)

其中，r和theta是极坐标系下的径向距离和角度。

涡流场的速度梯度可以表示为：

dv_x/dx = -sin(theta)
dv_x/dy = -cos(theta)
dv_y/dx = cos(theta)
dv_y/dy = -sin(theta)

接下来，我们可以通过MATLAB代码来实现涡流场模型的绘制。

代码如下：

% 建立网格
[X,Y] = meshgrid(-2:0.1:2,-2:0.1:2);
% 计算涡流场速度
Vx = -Y.*exp(-X.^2-Y.^2);
Vy = X.*exp(-X.^2-Y.^2);
% 计算速度梯度
dVx_dx = -Y.*(-2*X).*exp(-X.^2-Y.^2);
dVx_dy = -(1+2*Y.^2).*exp(-X.^2-Y.^2);
dVy_dx = (1+2*X.^2).*exp(-X.^2-Y.^2);
dVy_dy = -X.*(-2*Y).*exp(-X.^2-Y.^2);
% 绘制涡流场
figure
quiver(X,Y,Vx,Vy);
axis equal
title('Velocity Field')
% 绘制速度梯度场
figure
quiver(X,Y,dVx_dx,dVx_dy);
hold on
quiver(X,Y,dVy_dx,dVy_dy);
axis equal
title('Velocity Gradient Field')

运行以上代码，即可得到如下所示的涡流场模型：

![涡流场模型](https://i/
