通过独立按键控制led流水灯模式

通过独立按键控制led流水灯模式，一个按键对应一种模式，一种流水灯模式循环展示，直到下个按键按下进入下一种流水灯模式。

该回答内容部分引用GPT，GPT_Pro更好的解决问题
使用51单片机控制LED流水灯模式，首先要了解51单片机的原理及其引脚功能。51单片机是电子控制系统中常用的基础芯片，它具有容量大、操作快、价格低等优点，可以驱动LED显示，开关控制电子设备及实现复杂的控制功能。

在使用51单片机控制LED流水灯模式时，我们需要将独立按键连接到单片机的IO口，并在程序中定义一个宏定义，表示按键的值。然后在程序中定义一个循环，读取按键的值，如果读取到的数值与宏定义的值相同，就可以通过进入流水灯模式了。

在流水灯模式中，一般是将LED依次亮起然后慢慢熄灭，重复循环，为了实现这一功能，我们可以使用for循环，将所有的LED进行遍历，如果当前LED是亮的，则将其熄灭；如果当前LED是熄灭的，则将其亮起。当所有的LED都已亮起或者熄灭时，才会重新从上一个LED开始循环。

此外，为了让流水灯效果更流畅，我们可以在for循环后面加上delay函数来延时一小段时间。这样就可以让流水效果看起来更自然。

最后，我们需要在for循环外层再加上一个while循环，读取当前IO口值是否与宏定义值相同；如果不相同就重新进入while循环；如果相同就退出while循环，进入下一个流水效果。

#define KEY_VALUE 0x01 // 定义一个宏表示独立按键的值
// LED流水效果代码
while(1)  {
  if (KEY_VALUE == IO_Read()) {  // 读取IO口数值并且与宏定义值进行对比

    for(i=0; i<8; i++)  {  // 8表示LED的总数

      if(LED[i] == 0) {  // 如果当前LED是关闭的就将其亮起来

        LED[i] = 1;

      } else {  // 如果当前LED是亮的就将其关闭

        LED[i] = 0;

      }

      delay(200);  // 延时200ms,使得流水效果看起来自然流畅

    }

  }
}

如果回答有帮助，望采纳。

该回答引用GPTᴼᴾᴱᴺᴬᴵ
可以按照以下步骤实现：

连接单片机和LED灯，将LED灯接到单片机的GPIO引脚上。
将按键接到单片机的另一个GPIO引脚上。
在代码中设置GPIO引脚的输入和输出模式。
在代码中实现LED流水灯模式，可以通过循环控制LED引脚的输出状态来实现流水灯效果。
在代码中实现按键检测，当按键被按下时切换LED流水灯模式。

以下是一个可能的示例代码：

import RPi.GPIO as GPIO
import time

# 设置LED灯的引脚
led_pins = [17, 18, 27, 22]

# 设置按键的引脚
button_pin = 23

# 定义LED流水灯模式
def led_pattern1():
    for i in range(len(led_pins)):
        GPIO.output(led_pins[i], GPIO.HIGH)
        time.sleep(0.2)
        GPIO.output(led_pins[i], GPIO.LOW)
        time.sleep(0.2)

def led_pattern2():
    for i in range(len(led_pins)):
        GPIO.output(led_pins[i], GPIO.HIGH)
        time.sleep(0.2)
    time.sleep(0.5)
    for i in range(len(led_pins)):
        GPIO.output(led_pins[i], GPIO.LOW)
        time.sleep(0.2)
    time.sleep(0.5)

# 初始化GPIO引脚的模式
GPIO.setmode(GPIO.BCM)
GPIO.setup(led_pins, GPIO.OUT)
GPIO.setup(button_pin, GPIO.IN, pull_up_down=GPIO.PUD_UP)

# 初始流水灯模式为1
led_pattern = 1

while True:
    # 检测按键是否被按下
    if GPIO.input(button_pin) == GPIO.LOW:
        # 切换流水灯模式
        led_pattern += 1
        if led_pattern > 2:
            led_pattern = 1
        time.sleep(0.2)

    # 根据当前流水灯模式展示LED流水灯效果
    if led_pattern == 1:
        led_pattern1()
    elif led_pattern == 2:
        led_pattern2()

# 清理GPIO资源
GPIO.cleanup()

在上述代码中，我们首先定义了两种LED流水灯模式：led_pattern1和led_pattern2，分别对应着LED灯从左到右和从右到左的流水灯效果。然后我们在程序的主循环中不断地检测按键的状态，并在按键按下时切换LED流水灯模式。最后，根据当前的流水灯模式展示LED流水灯效果。需要注意的是，在每次展示LED流水灯效果之后，我们需要加上一些时间的延迟，否则LED流水灯会变得非常快，难以看清。

这篇文章：按键控制LED流水灯模式&定时器时钟也许能够解决你的问题，你可以看下
除此之外, 这篇博客: 按键控制LED流水灯模式&定时器时钟中的 按键控制LED流水灯模式&定时器时钟 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

#include<reg52.h>
void	Timer0_Init()
{
	//		TMOD=0X01;				//0000	0001			//配置计数器工作模式寄存器TMOD
		TMOD=TMOD&0xF0;			//把TMOD的低四位清零，高四位保持不变（此部分为改进）
		TMOD=TMOD||0x01;		//把TMOD的最低位置1，高四位保持不变
		TF0=0;		//中断溢出标志位，先清零，防止刚配置好就中断
		TR0=1;//定时器开启		//配置计数器控制寄存器TCON
		TH0=64535/256;
		TL0=64535%256;		//取出高8位低8位//这样算存在误差，下面程序为改进后
		ET0=1;
		EA=1;
		PT0=0;			//打开中断系统开关
}
void	main()
{
	Timer0_Init();
	while(1)
	{

	}
}
unsigned	int	T0Count;
void	Timer0_routinr()	interrupt		1						//闹钟响之后跳转到该子函数，执行中断任务段
{

	TH0=64535/256;
		TL0=64535%256;		//取出高8位低8位//这样算存在误
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;
		P2_0=~P2_0;
	}
}				//中断子程序（中断服务程序）
//中断初始化之后进入主函数，之后先执行最下边子函数，然后再回到while(1)

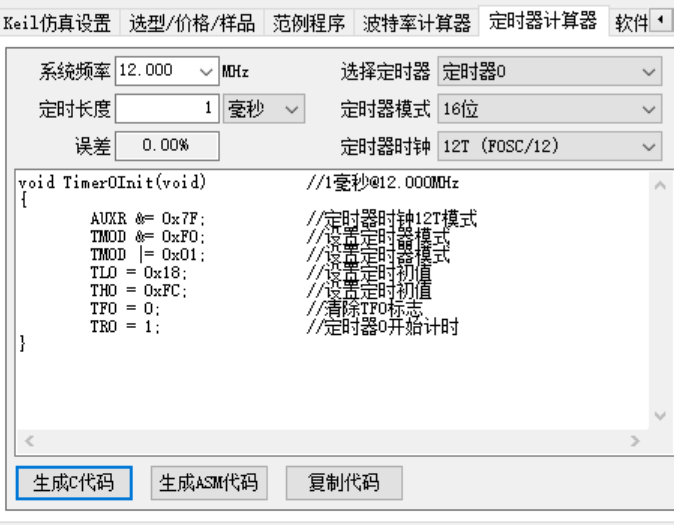

利用烧录软件：在这里插入图片描述

#include<reg52.h>
void	Timer0_Init()			////1毫秒@12.000MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;			//打开中断系统开关
}
void	main()
{
	Timer0_Init();
	while(1)
	{

	}
}
unsigned	int	T0Count;
void	Timer0_routinr()	interrupt		1						//闹钟响之后跳转到该子函数，执行中断任务段
{

	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;
		P2_0=~P2_0;
	}
}			//中断子程序（中断服务程序）
//中断初始化之后进入主函数，之后先执行最下边子函数，然后再回到while(1)

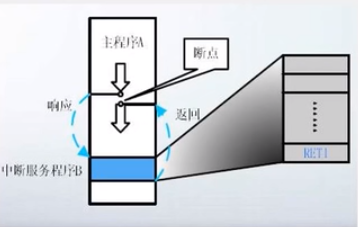

注：中断服务程序如下在这里插入图片描述
