一台三层交换机如何实现如下所述配置

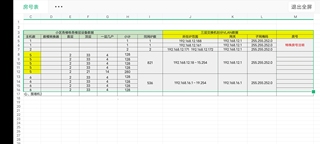

三层作为核心下面终端（室内分机）共有1244个，共需1357个IP，第一子网821第二子网536，要能全部互通，且服务器地址192.168.12.188
管理中心机192.168.12.161这两个在1口，问具体VLAN划分方案，及IP与端口该如何分配，具体需要哪些步骤，关键命令是哪些

按照你分配好的IP地址划分VLAN，VLAN间做Trunk。

该回答引用ChatGPT


根据提供的信息，可以计算出每个子网所需的 IP 地址数量：

第一子网需要 821 个 IP 地址
第二子网需要 536 个 IP 地址
为了能够全部互通，我们需要将这些终端设备连接到交换机的端口上，并将这些端口划分到两个不同的子网中，同时确保这两个子网能够相互访问。

一种可行的方案如下：

将 821 个终端设备连接到第一个子网上，使用一个 /22 的子网掩码，这样这个子网可以包含 1024 个 IP 地址（其中有 2 个是网络地址和广播地址），可以满足需求。子网地址为 192.168.0.0/22。
将 536 个终端设备连接到第二个子网上，同样使用一个 /22 的子网掩码，子网地址为 192.168.4.0/22。

为了让这两个子网能够相互访问，我们需要在三层交换机上配置 VLAN 和交换机端口的 VLAN 号，然后将交换机端口分别连接到这两个子网的路由器接口上。

具体的配置如下：

1、配置 VLAN 10，将其分配到第一个子网，VLAN ID 为 10，IP 地址为 192.168.0.1/22。
2、配置 VLAN 20，将其分配到第二个子网，VLAN ID 为 20，IP 地址为 192.168.4.1/22。
3、将交换机 1-821（共 821 个地址）划分到 VLAN 10，将交换机地址822-1357（共 536 个地址）划分到 VLAN 20。
4、将交换机的 VLAN 10 口连接到第一个子网的路由器接口上，将交换机的 VLAN 20 口连接到第二个子网的路由器接口上。
、、、、、、、、、、、、、、、、、、
这样配置后，每个子网都可以拥有足够的 IP 地址，同时这两个子网之间也可以相互访问。

针对这个网络规模，可以考虑采用VLAN的方式进行网络划分，以实现终端之间的互通，并使得服务器和管理中心机能够与所有终端进行通信。具体的VLAN划分方案如下：
==> VLAN 1：用于连接管理中心机和服务器，分配IP地址为192.168.12.0/30。其中192.168.12.188为服务器地址，192.168.12.161为管理中心机地址，子网掩码为255.255.255.252。1口连接服务器，2口连接管理中心机。
==> VLAN 2：用于连接第一子网的终端，分配IP地址为192.168.13.0/22。其中192.168.13.1为网关地址，子网掩码为255.255.252.0。3口连接第一子网交换机。
==> VLAN 3：用于连接第二子网的终端，分配IP地址为192.168.17.0/23。其中192.168.17.1为网关地址，子网掩码为255.255.254.0。4口连接第二子网交换机。

在这个场景中，我们需要使用VLAN来划分网络，以便管理和维护，同时确保所有的终端设备都可以互相通信，并充分利用可用的IP地址。

下面是一种可能的方案，以满足上述要求：

VLAN划分方案：
我们可以使用两个VLAN来划分网络，一个用于第一子网，另一个用于第二子网。

VLAN 10: 用于第一子网，包括821个终端设备和服务器地址192.168.12.188。
VLAN 20: 用于第二子网，包括536个终端设备和管理中心机192.168.12.161。
IP地址分配：
对于每个VLAN，需要分配一个IP地址范围。我们可以采用如下的IP地址分配方案：

VLAN 10: IP地址范围为192.168.10.1/21（包括192.168.8.1到192.168.15.254），用于分配给第一子网中的终端设备和服务器地址192.168.12.188。
VLAN 20: IP地址范围为192.168.20.1/22（包括192.168.16.1到192.168.19.254），用于分配给第二子网中的终端设备和管理中心机192.168.12.161。
端口分配：
我们需要将每个端口分配给相应的VLAN。这样，每个设备都将被分配到正确的VLAN，并且只能与其所在的VLAN中的其他设备通信。

1号口：连接到服务器地址192.168.12.188和管理中心机192.168.12.161，分配到VLAN 10。
2号口：连接到第一子网中的终端设备，分配到VLAN 10。
3号口：连接到第二子网中的终端设备，分配到VLAN 20。
关键命令：
下面是配置这个网络方案所需的一些关键命令：

// 创建VLAN
switch(config)# vlan 10
switch(config)# vlan 20

// 配置IP地址范围
switch(config)# interface vlan 10
switch(config-if)# ip address 192.168.10.1 255.255.248.0
switch(config)# interface vlan 20
switch(config-if)# ip address 192.168.20.1 255.255.252.0

// 配置端口VLAN
switch(config)# interface gigabitethernet1/0/1
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan 10

switch(config)# interface gigabitethernet1/0/2
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan 10

switch(config)# interface gigabitethernet1/0/3
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan 20

以上命令只是示例

以下答案基于ChatGPT与GISer Liu编写：

针对该场景，可以采用以下的 VLAN 划分方案和 IP 地址分配方案：

  1. 划分 VLAN：首先根据要求，将终端分为两组，即821台终端和536台终端。考虑到终端数量较大，可以采用 VLAN 划分方式进行管理。
    • VLAN 1：用于管理中心机和服务器，可将其配置为 VLAN 1。
    • VLAN 2：用于管理821台终端，可将其配置为 VLAN 2。
    • VLAN 3：用于管理536台终端，可将其配置为 VLAN 3。
  2. IP 地址分配方案：
    • 管理中心机 IP 地址为 192.168.12.161/24，即掩码为 255.255.255.0。
    • 服务器 IP 地址为 192.168.12.188/24，即掩码为 255.255.255.0。
    • VLAN 2 中分配 821 个 IP 地址，可将其 IP 地址范围设置为 192.168.2.1 ~ 192.168.4.254，即掩码为 255.255.252.0。
    • VLAN 3 中分配 536 个 IP 地址，可将其 IP 地址范围设置为 192.168.5.1 ~ 192.168.6.254，即掩码为 255.255.254.0。
  3. 端口分配方案：
    • 1 口：连接管理中心机和服务器，可将其配置为 VLAN 1。
    • 2 口：连接 VLAN 2，可将其配置为 VLAN 2。
    • 3 口：连接 VLAN 3，可将其配置为 VLAN 3。

关键步骤和命令如下：

① 创建 VLAN：

Switch#configure terminal
Switch(config)#vlan 2
Switch(config-vlan)#name VLAN2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#name VLAN3
Switch(config-vlan)#exit

② 配置 IP 地址：

Switch#configure terminal
Switch(config)#interface vlan1
Switch(config-if)#ip address 192.168.12.161 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface vlan2
Switch(config-if)#ip address 192.168.2.1 255.255.252.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface vlan3
Switch(config-if)#ip address 192.168.5.1 255.255.254.0
Switch(config-if)#no shutdown
Switch(config-if)#exit

③ 配置端口：

Switch#configure terminal
Switch(config)#interface GigabitEthernet1/0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 1
Switch(config-if)#exit
Switch(config)#interface GigabitEthernet1/0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#interface Gigabit

ping,

为了使所有的终端设备都能够相互通信，可以将它们划分到同一个VLAN下，并且为每个VLAN分配一个不同的子网。因为总共需要1357个IP地址，可以使用CIDR（Classless Inter-Domain Routing）地址分配方法，使用/21子网掩码，共有2048个IP地址，可以满足需求。

以下是一个可能的VLAN划分方案：

VLAN1 - 管理VLAN：该VLAN用于管理中心机和服务器地址。端口1上连接管理中心机和服务器。该VLAN使用192.168.12.0/24子网，管理中心机使用192.168.12.161，服务器使用192.168.12.188。

VLAN2 - 第一子网：该VLAN用于连接第一批终端设备。使用192.168.0.0/21子网掩码，可以支持2048个IP地址。该VLAN需要分配821个IP地址。

VLAN3 - 第二子网：该VLAN用于连接第二批终端设备。使用192.168.8.0/21子网掩码，可以支持2048个IP地址。该VLAN需要分配536个IP地址。

// 创建VLAN
vlan database
vlan 1
vlan 2
vlan 3
exit

// 配置VLAN接口IP地址
interface vlan 1
ip address 192.168.12.1 255.255.255.0
no shutdown

interface vlan 2
ip address 192.168.0.1 255.255.248.0
no shutdown

interface vlan 3
ip address 192.168.8.1 255.255.248.0
no shutdown

// 配置VLAN端口
interface gigabitEthernet 1/0/1
switchport mode access
switchport access vlan 1
no shutdown

interface gigabitEthernet 1/0/2-48
switchport mode access
switchport access vlan 2
no shutdown

interface gigabitEthernet 2/0/1-32
switchport mode access
switchport access vlan 3
no shutdown

// 配置路由
ip routing

interface vlan 1
no ip redirects
no ip proxy-arp

interface vlan 2
ip address 192.168.0.1 255.255.248.0
no shutdown

interface vlan 3
ip address 192.168.8.1 255.255.248.0
no shutdown

ip route 192.168.0.0 255.255.248.0 vlan 2
ip route 192.168.8.0 255.255.248.0 vlan 3

其中，第一组命令用于创建三个VLAN，第二组命令用于配置每个VLAN的接口IP地址，第三组命令用于配置每个端口的VLAN ID，最后一组命令用于配置路由。需要根据实际情况修改IP地址和端口号。

1、做设备选型，什么品牌交换机，每台的电口光口数量
2、根据施工现场确定网络物理组网图和逻辑拓扑
3、可靠性&冗余规划
4、vlan&IP资源规划
5、设备互联IP规划
6、wlan规划
7、选择路由协议和制定acl策略
8、对接参数设计，如：snmp、stp、ntp、lldp
9、脚本编写
