基本放大电路问题解析

放大电路如图所示，己知晶体管的β=100，r（bb’）=200Ω，∪（BEQ）=0.7V，试：
画出电路的直流通路并计算静态工作点？
画出小信号等效电路？

这个模电教材上都有公式的呀，你用的那本教材？

1.电路的直流通路：
由图可知，电路的直流通路为：
Vcc-R1-Q1-R2-Q2-Rbb'-GND
2.静态工作点：
由电路的直流通路可知，Q1的基极电压为Vcc-R1Ib，Q2的基极电压为Vcc-R1Ib-R2Ic，
由晶体管的工作点公式可知，Ib=βIc，
将Ib代入Vbe1和Vbe2，可得：
Vbe1=Vcc-R1βIc
Vbe2=Vcc-R1βIc-R2Ic
将Vbe1和Vbe2代入∪（BEQ）=0.7V，可得：
Vcc-R1βIc=0.7V
Vcc-R1βIc-R2Ic=0.7V
解得：
Ic=(Vcc-0.7V)/(R1β+R2)
Ib=βIc=(Vcc-0.7V)β/(R1β+R2)
3.小信号等效电路：
由图可知，小信号等效电路为：
Vin-R1-Q1-R2-Q2-Rbb'-GND

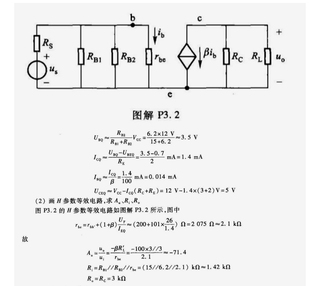

对于图1有：

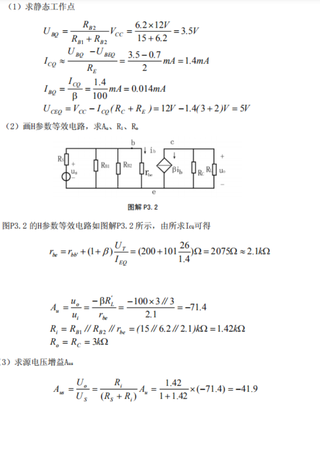

对于图2有：

如果问题得到解决的话请点 采纳~~

对于图1

对于图2
