交换技术基础与通信网

1、某一单位分配到的 IP 地址块为 134.22.64.0/23，该单位有 5 个局域网 LAN1-LAN5，其中，
LAN1 需要 200 台主机，LAN2-LAN5 各需要 60 台主机，试规划 IP 地址，给出每个局域网
的网络地址及其掩码。

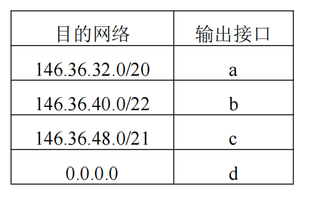

2、某一路由器的路由表如右表所示，该路由器收到 3 个
数据包，目的地址分别为：146.36.43.61、146.36.53.24、
146.36.45.33，简述路由器收到 IP 数据包后的查表转发过程，
并推导这三个数据包应该向哪个接口转发。

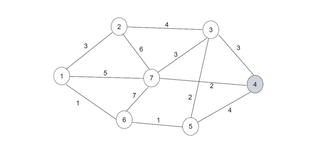

3、使用 Dijkstra 算法推导出下图中节点 4 到网络中其他节点的最小代价。
目的网络 输出接口


4、某一 MPLS VPN 网络拓扑结构如下图所示，路由器 R1 发送 IP 数据包到 R6，经过如图
所示路径。回答下列问题：


（1）为什么 MPLS 网络可以提供 VPN 服务？

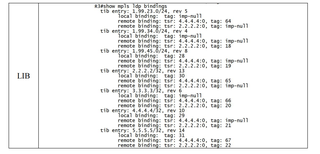

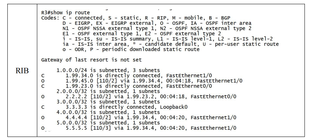

（2）查看路由器 R3 的 RIB 和 LIB 分别如下图所示，试推导出 R3 的 LFIB 中目的网络前缀
为 5.5.5.5 的转发表项。



（3）R2、R3、R4 收到该数据包后，分别应该查询哪个表实现转发？
（4）在 R2 和 R3 之间的数据包中包含 2 个标签：31 和 55，这两个标签的功能是什么？分
别是由哪个网元分配的？使用哪种协议分发的？
5、小明正在家通过 WIFI 使用手机在微信上给朋友发信息，这时突然手机铃声响了，小明
一看号码，发现来电号码显示是妈妈，于是一边和妈妈讲话，一边继续和朋友在微信上发信
息，如果小明使用的手机使用的是 4G 网络，请分析核心网络的主要功能实体，为什么能同
时使用这两种业务？

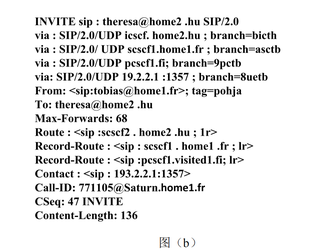

6、图（a）是 Tobias 向 Theresa 发起一次会话请求的示意图，图（b）是图（a）中某个网元
发出的消息。请回答下列问题。
图（a）


图（b）


  1. Tobias 和 Theresa 的公有标识分别是什么？Tobias 的公有标识绑定的 IP 地址是什么？
  2. 该消息由哪个网元产生，它将被发送到的下一个网元是什么？
  3. 本次会话使用的会话标识是什么？，从什么字段可以获得？
  4. 在图（a）中，为什么 INVITE 请求消息不需要经过 Tobias 归属域的 I-CSCF？
  5. 在图（a）中，INVITE 请求消息如何由 S-CSCF 1 发送到 Theresa 的归属域的 I-CSCF？
  6. 图（b）中的 via 列表有什么作用？

学号姓名 发一下 帮你加学分
