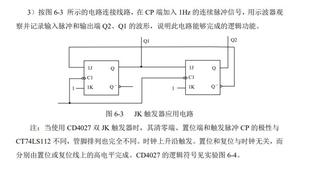

两个jk触发器的串行问题，multisim仿真结果居然是两个高电平，不知道对不对，求实现的逻辑功能和原理，做实验突然懵住了

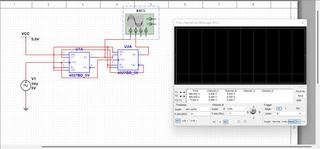

做实验仿真情况并不乐观，为啥会输出高电平，有人讲讲原理嘛，实现的啥逻辑功能呀

请确认其他引脚是应该接高电平还是接地。

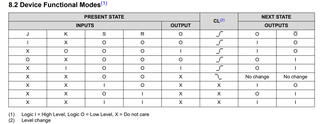

我查了TI的4027的规格书 ，SD和CD接地时，JK两个引脚的输入才起作用。
https://www.ti.com/lit/ds/symlink/cd4027b.pdf?ts=1669116330512&ref_url=https%253A%252F%252Fwww.ti.com%252Fproduct%252FCD4027B

这两个高电平时示波器看到的？
看这示波器的扫描是 500us 太小了，时钟 1Hz 你这个扫描调到 1000ms 左右。
或者将时钟 1Hz 改成 1KHz
