arduino 只要输出占空比不为0或100的PWM就重启

如下原理图所示，arduino D3输出6Khz或者31Khzpwm控制一个mos管，mos管驱动led灯，上位机通过usb给ch340发指令，ch340转给arduino，我只要让pwm的占空比不是0或者100，arduino重启（刚启动时我会把PWM占空比设成100%，LED最亮，所以只要上位机设置1-99%占空比就会先暗一下，然后变亮），ch340偶尔也重启（上位机提示COM口连接断了)，如果不连接led，就一切正常。占空比100%时，Led电流大概0.5A左右，电源是电脑usb口提供的，单片机也公用同一个.。应该不是供电不足的问题，因为调到占空比100%时一切正常

我怀疑有三种可能：1.RESET引脚相关电路不对 2.布线哪里不对 3.晶振受到PWM干扰
请指点

PCB图

电源功率不够，可以外加个5v/1A的电源试试。
原理图不全，PCB图上没看见大的电容，可能是 5V瞬间电流过大使板子供电不足。可以在5v 与地之间并一个几百微法的电解电容。

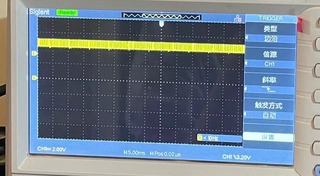

刚才示波器测了一下重启时RESET的电压，PWM占空比60%时如下图，有40%的时间LED不工作，压降为0，整个电源电压就恢复成5V，所以可以排除RESET被干扰后电压掉到低电平区间导致RESET误触发

你反映的问题是什么，是CH340偶尔断开的问题吗？
还是说你的实验没有达到你要的效果。没有读懂你究竟要解决什么问题。
