jdbc+servlet流程图

想求一张具体点的流程图片每一步具体点。画个图
一、Servlet+JDBC整合
1.Servlet+JDBC整合思路：
Servlet负责收集用户请求发送的数据，通过调用 service业务方法，完成业务功能，由service层调用dao中的方法，操作数据库注意：需要逐层调用，不允许跨层调用

2.JDBC+Servlet整合的步骤
（1）创建一个 web项目（2）搭建环境： a.将 ojdbc.jar包导入直接将 ojdbc.jar拷贝到webRoot-->WEB-INF-->lid中即可(无需右键) b.将获取连接的JDBCutil相关内容拷贝到当前项目中 I.配置文件：com.baizhi.zxh.config II.JDBCutil.java拷贝到 com.baizhi.zxh.util 注意：一定要测试连接是否通过（3）编程的结构及流程 com.baizhi.zxh.config --存放配置文件，例如：db.properties com.baizhi.zxh.util --存放工具类，必须先测试连接 com.baizhi.zxh.test --测试 com.baizhi.zxh.sql --存放数据库中表或是语句 com.baizhi.zxh.entily --实体类 com.baizhi.zxh.dao：先接口，再实现类（6个步骤）注意：dao中连接不能释放（关闭） com.baizhi.zxh.service：先接口，再实现类（5个步骤）注意：service需要将连接关闭 // com.baizhi.zxh.servlet：用于接受客户请求参数和展示结果 com.baizhi.zxh.action：存放和逻辑相关的Servlet程序 com.baizhi.zxh.view：存放和展示相关的Servlet程序注意：需要在web.xml配置文件 -----（4）前端界面：表单的 action资源路径（5）部署项目-->开启服务（6）通过浏览器访问： http://ip:port/web项目名/xxx.html http://ip:port/web%E9%A1%B9%E7%9B%AE%E5%90%8D/xxx.html http://ip:port/web项目名/url-pattern http://ip:port/web%E9%A1%B9%E7%9B%AE%E5%90%8D/url-pattern

二、Servlet的跳转
1.目前程序存在的问题
一个Servlet中既有请求参数的逻辑代码，又有给客户端展示的程序代码，职能不单一，不便于今后程序维护解决思路：将servlet进行拆分，分为∶逻辑servlet和展示Servlet分离:各自其职，提高servlet的可读性和可维护性
2.两个Servlet的编程思路及要求
（1）逻辑Servlet，通常命名为XxxAction，代码步骤如下 a.接受客户端请求参数 b.调用 service方法，实现对应业务功能 c.根据结果进行展示（2）展示Servlet，通常命名为 xxxView，代码步骤如下:a，设置响应类型b．获取响应的输出流c．基于响应输出流将结果响应给客户端

（1）语法:RequestDispatcher rd=request.getRequestDispatcher("/url-pattern");rd.forward(request,response);（2）注意：forword 跳转前和跳转后使用的同一个request，借助request设置命名属性在跳转前的action中： request.setAttribute("自命名",obj) request.setAttribute("str","hello") request.setAttribute("list",list) 注意：命名属性的名字不能重复(唯一) 在跳转后的XXXView中： Object obj = request.getAttribute("自命名"); Object o1 = request.getAttribute("str");//hello Object obj = request.getAttribute("list");//list 注意;通过命名属性名获取对应的值获取结果以Object类型返回，通常需要强制类型转换 List list=(List)request.getAttribute("list");

4.重定向;redirect
（1）语法： response.sendRedirect("/web项目名/url-parttern");（2）注意：重定向跳转前后是多次请求，不能request传递数据
5.两种跳转的区别
思考以下情景采用哪种跳转方式:1. 登录成功到查所有action 重定向失败到登录页重定向(错误用forward)2. 添加成功到查所有 action 重定向失败到添加页重定向3. 删除成功到查所有 action 重定向4. 修改成功到查所有 action 重定向5. action中出现异常跳转到error.html 重定向6. 查所有action跳转到查所有view forwoad7. 查一个action跳转到查一个view forwoad

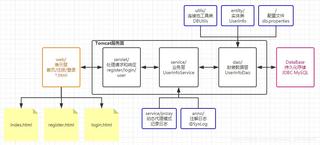

你都通过文字详细的表述了，应该可以自己画一个吧，另外更详细的可以看相关的视频，对视频进行截图也可以呀，大致流程如下

更详细的话就太多了，推荐自己看视频对视频的每一步进行截图，通过文字能够表述下来一般也就用不着图了，图只是让你更容易理解

步骤：
1.运行jsp文件，初始化界面；
2.提交数据；
3.servlet接收数据；
4.servlet调用后台数据库操作model;
5.model与数据库建立连接并实现相应操作。
6.在servlet里面返回成功操作，跳转到对应jsp页面。
