大佬们，计算机组成原理课程设计用Multisim怎么搞啊

一、简述

行波进位加法器由全加器构成，可以实现补码的加法运算和减法运算，但这种减法/减法器存在两个问题：一是由于串行进位，它的运算时间很长。二是行波进位加法器本身来说，它只能完成加法和减法两种操作，而不能完成逻辑操作。

因此，为了将全加器的功能扩展，可在全加器的输入端增加一个可控的组合逻辑电路：函数发生器，如图5所示。比如算术逻辑运算单元（ALU）74LS181，该ALU既可以做算术运算，也可以完成逻辑运算，其内部结构主要就是由全加器和函数发生器构成，通过控制信号F1-F3，使得Xi、Yi与对应的输入信号Ai、Bi有了更多的逻辑关系，从而实现不同的运算功能。

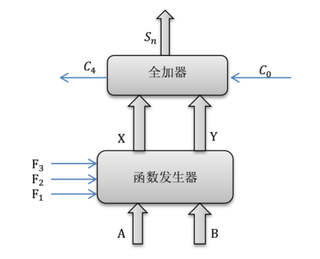

图5 ALU逻辑结构原理框图

二、设计任务和要求

任务：

1、设计一个由3个控制参数（F1、F2、F3）构成的函数发生器，该函数发生器的输出Xi、Yi与输入量Ai、Bi之间的关系如下表1所示，由表可以看出Yi由F1、F2决定，Xi由F 3决定。

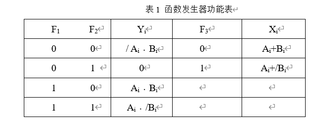

表1 函数发生器功能表

2、分析所给函数发生器，以及在增加该函数发生器后，全加器的输出，即该

运算器的输出，并通过 multisim 仿真平台进行绘制原理图及完成仿真。

要求：

1、分析出该运算器的输出与输入的关系，写出理论分析结果。

2、通过仿真，验证结果与理论分析是否一致。

三、设计方案提示

1、详细分析 74LS181 算术逻辑运算芯片的功能、逻辑电路图，以及其函数发

生器。

2、回顾逻辑电路设计方法，通过逻辑功能写出真值表，由真值表写出逻辑表

达式，化简逻辑表达式，设计逻辑电路图并仿真。

(求求大佬们给个解析）

参考GPT和自己的思路：

好的，我来回答你的问题。

根据你提供的信息，我们需要设计一个由3个控制参数构成的函数发生器，该函数发生器的输出与输入之间的关系可以通过表格给出，其中Yi由F1，F2决定，Xi由F3决定。我们需要通过理论分析和Multisim仿真验证该运算器的输出与输入之间的关系。

首先，我们需要详细分析74LS181算术逻辑运算芯片的功能和逻辑电路图，并了解其函数发生器的实现方式。其次，我们应该回顾逻辑电路设计方法，通过逻辑功能写出真值表，由真值表写出逻辑表达式，化简逻辑表达式，设计逻辑电路图并进行仿真。

根据表格给出的功能表，我们可以得到Xi和Yi的逻辑表达式。然后，通过Karnaugh图或代数化简可以进一步简化逻辑表达式。最后，我们可以根据简化后的逻辑表达式，设计出对应的电路图，并在Multisim中进行仿真，验证运算器的输出与输入之间的关系是否正确。

希望这些提示对你有帮助，如果需要更详细的解释和指导，可以提供更具体的问题和思路，我会尽力协助你。
