Altium Designer 异型焊盘铺铜无法连接网络

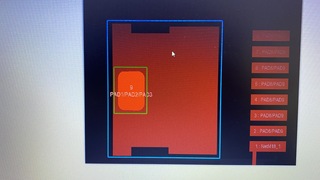

如图，这个元器件的大焊盘是使用异型焊盘的，绿色框是一个 单独的焊盘，在设计封装是蓝色无法设置网络，生产PCB后，只有绿色框中 是有网络的，但是蓝色框是没有网络的，怎么 使在原理图 生产PCB时就让蓝色框和绿色框为一个网络，别告诉我手动在PCB将蓝色框的网络 改为绿色框的网络，，，有100多个这样的元器件，，，改的手累。。。。。。。。。。

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7524918
• 我还给你找了一篇非常好的博客，你可以看看是否有帮助，链接：Altium Designer原理图编译错误报告信息解释

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
