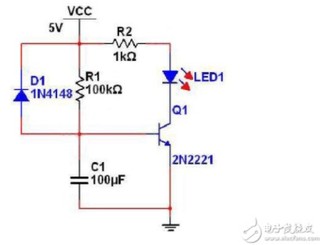

如何分析这个RC延时电路呢，刚开始VCC》0.7V不就已经让三极管导通从而使LED亮了吗

如何分析这个RC延时电路呢，刚开始VCC》0.7V不就已经让三极管导通从而使LED亮了吗

刚加电时，电容 C1 是没有充电的，C1 的电压为 0 此时 Q1 截止，LED 不亮
随着VCC 通过 R1 对 C1 充电，C1 的电压逐渐上升，当上升到 0.7V 时，Q1 导通，LED 亮
C1 电压从 0V 升到 0.7V 有个延时，这个时间是由 R1,C1的容量决定的。

【以下回答由 GPT 生成】

分析RC延时电路的工作原理

确定电路元件

首先，我们需要明确电路中的元件和它们的作用。 - 三极管（Transistor）: 在这个电路中，三极管主要作为一个开关。当VCC大于0.7V时，它会导通，允许电流通过。 - 电容（Capacitor）: RC延时电路的重要组成部分是电容。它在电路中存储电荷并通过三极管进行放电。 - 电阻（Resistor）: 电阻用于限制电流的流动，并确保电容放电速度合适。

分析工作原理

下面是这个RC延时电路的工作原理。

1. 初始状态：
2. 如果VCC低于0.7V，三极管会处于截止态，不导通。此时LED不亮。

3. 如果VCC大于0.7V，三极管会导通。此时电容开始充电。

4. 充电过程：

5. 当VCC大于0.7V时，三极管导通，电流开始流过电容。

6. 当电容开始充电时，电容两端的电压会逐渐增加，导致三极管的基极电压下降。

7. 放电过程：

8. 当电容充电到达一定电压时，基极电压会降低到无法维持三极管导通的水平。此时，三极管开始截止，停止导通。
9. 当三极管截止时，电容开始通过电阻放电。放电速度取决于电容和电阻的数值。

10. 当电容放电到基极电压低于导通阈值时，三极管重新导通。

11. 循环过程：

12. 这个充放电过程会循环进行，导致LED的亮灭变化。

相关信息

• 该电路是一个简单的RC延时电路，通常用于产生一定的延时效果。
• 时间延时取决于电容和电阻的值，可以通过调整它们来控制延时时间。
• 当VCC大于0.7V时，三极管导通，LED亮起；当VCC低于0.7V时，三极管截止，LED熄灭。

请注意，以上解释只是一个大致的工作原理分析，具体的电路设计和调试需要更多的信息。如果需要详细的电路分析和计算，我建议您提供更多的电路图和元件数值，以便进行更准确的分析和计算。
