射随放大器问题: 1请问为什么V1=V2,不应该是V1-Vr111 = V2吗 2.请问为什么B型钽电容要反接呢,不会爆炸吗

射随放大器问题:
1请问为什么V1=V2,不应该是V1-Vr111 = V2吗
2.请问为什么B型钽电容要反接呢,不会爆炸吗

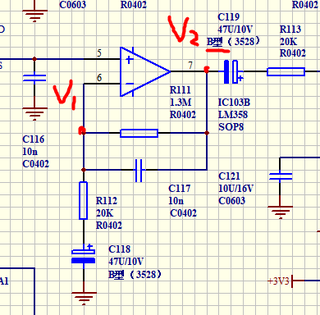

射随放大器 V1=V2
在这图中,V1,V2 是指静态的直流电压
在静态分析中,电容是不导电的,是开路的,R112支路电容 C118 是开路的
运放的阻抗为无穷大,Ir111 的电流就是0
V1-Vr111 = V2 ---》 V1-0 = V2 ---> V1=V2
电容C119的极性取决于C119两端的静态电压。个电容反接也会爆的。

【以下回答由 GPT 生成】

问题1: 为什么V1=V2,不应该是V1-Vr111 = V2吗?

射随放大器是一种特殊的放大电路,其输出电压V2与输入电压V1之间确实存在一个关系。V1不等于V2减去电阻Vr111,这是因为射随放大器的设计目的是在输出端产生一个与输入信号相同的电压,而不是减去某个电阻引起的压降。

这是因为射随放大器采用了负反馈的原理,通过控制输入信号与输出信号之间的差异,来调整放大器的增益。当输入电压V1经过放大后,输出电压V2会被反馈回放大器中,与输入信号相比较,产生一个误差信号。放大器根据误差信号调整自身的增益,使得输出电压V2逐渐接近于输入电压V1,最终达到V1=V2的平衡。

所以,在射随放大器中,通过负反馈来控制输出电压与输入电压相等,并非通过减去某个电阻引起的压降来实现。

问题2: 为什么B型钽电容要反接呢,不会爆炸吗?

在电子电路设计中,B型钽电容经常用于滤波、耦合和维持稳定电源等场合。反接B型钽电容是为了避免由于它的极性特性而产生的问题。

B型钽电容具有极性,它的一个端子称为正极,另一个端子称为负极。在使用时,应该将正极连接到电源正极,负极连接到电源负极,以保证正常工作。

然而,如果错误连接了B型钽电容的极性,即将正极连接到电源负极,负极连接到电源正极,会导致电容器的极性翻转。这将导致电容器在工作过程中出现高温和过电压等问题,最终可能导致电容器的爆炸。

所以,为了避免B型钽电容的极性翻转和可能的爆炸,我们要确保正确连接电容器的正负极性,遵循电容器的使用规范。

对于以上两个问题,我希望我的解答能够帮到您!如果还有其他问题,欢迎继续提问。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
