PC、交换机和路由器相连无法ping通

如下图配置，PC、交换机、路由器相连接，PC的网关在交换机上，PC1和PC2分别属于vlan10 和 20，交换机与路由器相连的道路为trunk，允许所有vlan通过。现在的情况是PC要ping网关ping不通，显示目标主机不可达，也就是访问不到网关，请找一下问题所在并解释一下，非常感谢！！


1,VLAN10和VLAN20的子网应该不相同。而你的IP 子网是相同的。把PC2划分为VLAN 10，就可以互通了。(前提是没有其他的ACL限制)
2，PC2属于VLAN20，那么分配到的IP地址应该是另外一个子网，比如192.168.2.0/24。假设分配IP为192.168.2.1，那么PC1和PC2在没有其他ACL限制的情况下，也可以通。
3，PC的网关如果在交换机上，那么你这个架构图里面的router，也好比是一个计算机的角色，不影响PC间通信。
4，PC的网关如果在交换机上，那么交换机上应该要给vlan配置IP地址，配置的这个IP才是PC的网关IP。
以上参考看看。谢谢！

【相关推荐】



  • 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7555184

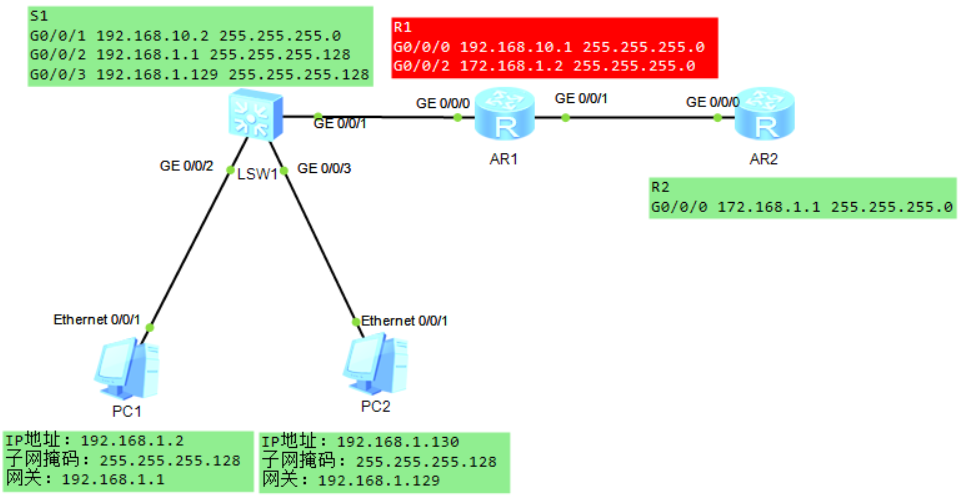

  • 除此之外, 这篇博客: vlan之间的静态路由中的   5. 实 现PC1、PC2的之间可以互相ping通。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

    在这里插入图片描述


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

引用 皆我百晓生 小程序回复内容作答：

有几个可能的原因导致PC无法ping通网关：

  1. 硬件连接问题：首先确保PC、交换机和路由器之间的物理连接正常。检查网线是否正确连接，以及交换机和路由器之间的链路是否正常。

  2. IP地址设置问题：确认PC的IP地址和子网掩码是否正确设置。比较PC的IP地址和子网掩码与交换机和路由器相应接口的配置。

  3. VLAN 配置问题：确认PC1和PC2正确分属于VLAN10和VLAN20。检查交换机的VLAN配置，确保PC所在的VLAN与交换机端口的VLAN匹配。

  4. 交换机端口设置问题：检查交换机与路由器相连的trunk口的配置。确保trunk口配置为允许所有VLAN通过，并且VLAN10和VLAN20都在trunk口上激活。

  5. 路由器配置问题：确保路由器上的子接口或物理接口已正确配置，并且与交换机上的VLAN对应。检查路由器上的路由表是否正确，确保网关地址正确配置。

如果确认以上问题都没有错误，可以使用抓包工具（如Wireshark）来捕获网络数据包并分析。通过检查数据包传输的源和目的地IP地址、协议类型和错误消息等，可以更进一步定位问题所在。
