ad原理图更新到pcb怎么变成绿的了

ad原理图更新到pcb怎么变成绿的了，第一次更新不是，不知道碰哪了

【相关推荐】

• 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/7545324
• 这篇博客也不错, 你可以看下AD手动添加网络，（用于不画原理图直接画PCB用）一看就懂
• 除此之外, 这篇博客: AD 画PCB 布线时，连线就变绿中的 原因：把PCB界面缩小，如果发现了一个红色的阴影矩形块，那么把它删除。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

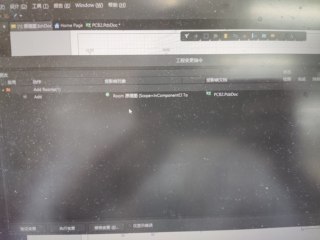

  红色的矩形块成为ROOM，在原理图导入PCB的时候会出现是否需要勾选的选项，默认是勾选的，新手一般都是默认，然后把红色的框删除即可。

  下面的是另一个错误，老鸟勿喷。

  先思考一下，是不是太久没画PCB了吧，忘得差不多了

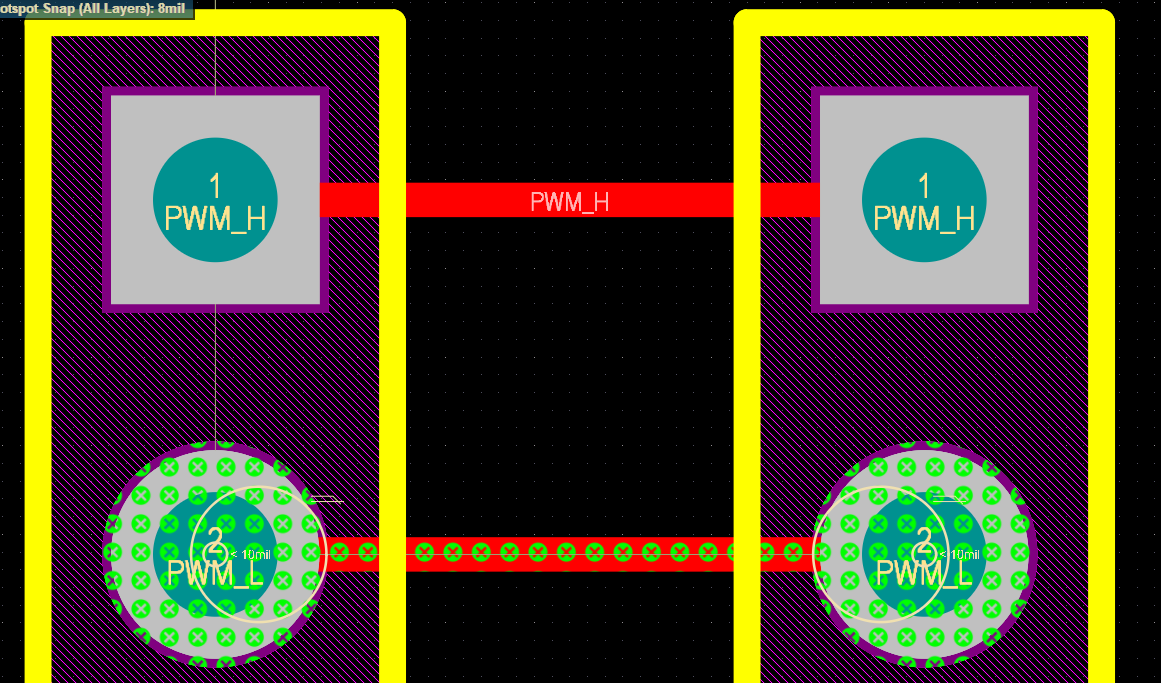

  下面说一下原因，可以看到下图，有一个变绿了，有一个没有。这是为什么呢？


  很简单的一个原因：因为布线选择的线选错了。
  在布线的时候我们应该使用的是交互式布线，而不是就简单的随便画一根文本线条。
  如下图所示：出现绿色的原因就是选择了错误的线。

  太久没有画PCB了，惭愧惭愧。
