关于#matlab#的问题：这样一幅图我想提取中心的一块水滴状区域

这样一幅图我想提取中心的一块水滴状区域，测它的宽度，请问大家应该怎么做？

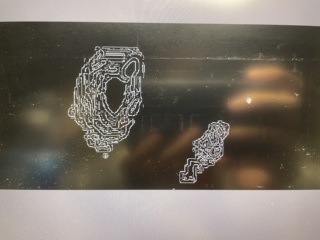

第二幅是我预处理过的，第一幅是原始图片
最好不要用深度学习，不想打标签，谢谢

引用皆我百晓生小程序回复内容作答：
要提取中心的一块水滴状区域并测量其宽度，你可以尝试以下基于图像处理的方法。以下假设你使用MATLAB进行图像处理：

预处理：如果你的第二幅图像已经进行了预处理，可以跳过此步骤。否则，对原始图片进行预处理，例如去噪、平滑、二值化等，以突出水滴状区域。你可以使用MATLAB中的函数，如imfilter进行滤波操作，imadjust进行图像增强，或者使用适当的阈值方法二值化图像，如imbinarize。
提取中心区域：根据水滴状区域在图像中的位置，你可以使用形态学运算对图像进行操作来提取中心区域。可以使用imerode缩小并分离水滴区域，然后再使用imdilate对其进行膨胀，以恢复水滴状的形状。调整形态学运算操作的参数，以得到所需的效果。
边界检测与测量：利用边缘检测方法，例如Canny边缘检测算法edge，对提取的水滴区域进行边缘检测。然后，使用bwboundaries函数获取边界，并计算边界的宽度。
宽度测量：对于提取的边界，你可以计算轮廓的宽度。可以利用regionprops函数计算区域相关的属性，如EquivDiameter（等效直径）或者使用boundarymask函数获取边界掩模进一步计算宽度。

请注意，以上方法仅提供了一种基于图像处理的思路，根据实际情况，你可能需要适应并调整算法参数以得到最佳结果。如果有需要，你可以使用MATLAB的其他图像处理函数来进一步优化水滴区域的提取和宽度的测量。

结合GPT给出回答如下请题主参考
可以使用MATLAB中的图像处理工具箱中的函数对图像进行处理，例如可以使用二值化操作将图像转换为黑白图像，并使用形态学操作，如开运算和闭运算来去除噪声和填补空洞。然后，使用边缘检测算法，如Canny算法，检测出水滴边缘。最后，使用霍夫变换检测出水滴的圆心和半径，根据半径可以计算出水滴的宽度。

具体的步骤可以参考下面的代码：

% 读取图片
img = imread('waterdrop.png');

% 转换为灰度图像
gray_img = rgb2gray(img);

% 二值化
bw_img = imbinarize(gray_img);

% 开运算和闭运算去除噪声和填补空洞
se = strel('disk', 8);
bw_img = imopen(bw_img, se);
bw_img = imclose(bw_img, se);

% 边缘检测
edge_img = edge(bw_img, 'Canny');

% 检测圆形区域
[centers, radii, ~] = imfindcircles(edge_img, [20, 50], 'Sensitivity', 0.9, 'ObjectPolarity', 'bright');

% 绘制圆形区域
figure;
imshow(img);
hold on;
viscircles(centers, radii, 'EdgeColor', 'r');
hold off;

% 计算水滴宽度
width = 2 * radii;

注意，以上代码仅供参考，具体实现可能需要根据具体情况进行调整。

1122211

首先加载图像：

img = imread('your_image.png');  % 替换成你的图像文件路径

接下来，你可以使用阈值分割来提取水滴的区域。这里使用 Otsu 方法来自动选择一个适当的阈值：

threshold = graythresh(img);  % 使用 Otsu 方法选择阈值
binary_img = imbinarize(img, threshold);  % 二值化图像

然后，你可以使用形态学操作来处理二值图像，以填充水滴并去除不需要的区域：


% 使用形态学操作填充水滴区域
filled_img = imfill(binary_img, 'holes');

% 使用形态学操作去除小的噪点
se = strel('disk', 10);  % 根据水滴大小调整结构元素大小
cleaned_img = imopen(filled_img, se);

现在，cleaned_img 中包含了提取的水滴区域。你可以根据具体的应用来调整阈值、形态学操作的参数以及水滴的大小，以适应你的图像和需求。

最后，如果你希望将提取的水滴区域可视化，可以在原始图像上绘制这些区域：

imshow(img);  % 显示原始图像
hold on;

% 使用边界提取提取水滴的轮廓并绘制
boundaries = bwboundaries(cleaned_img);
for k = 1:length(boundaries)
    boundary = boundaries{k};
    plot(boundary(:,2), boundary(:,1), 'r', 'LineWidth', 2);
end

hold off;

结合GPT给出回答如下请题主参考
可以使用MATLAB中的图像处理工具箱来实现提取中心的一块水滴状区域，并测量其宽度。具体步骤如下：

读入原始图片并显示：

img = imread('original_image.jpg');
imshow(img);

对原始图像进行预处理，去除噪声、增强对比度等：

img_gray = rgb2gray(img);
img_adapt = adapthisteq(img_gray);
img_medfilt = medfilt2(img_adapt, [5 5]);
imshow(img_medfilt);

对处理后的图像进行二值化，将黑色物体与白色背景分离：

img_bw = imbinarize(img_medfilt, 0.2);
imshow(img_bw);

去除一些小的噪点，只保留主要的黑色物体（水滴）：

img_bwareaopen = bwareaopen(img_bw, 100);
imshow(img_bwareaopen);

计算图像中所有连通区域的面积和重心：

stats = regionprops('table', img_bwareaopen, 'Area', 'Centroid');

找到面积最大的连通区域，并确定其重心坐标：

[~, idx] = max(stats.Area);
centroid = stats.Centroid(idx, :);

在图像中绘制出这个连通区域，即水滴：

hold on;
viscircles(centroid, sqrt(stats.Area(idx))/2, 'Color', 'r');
hold off;

测量水滴的宽度：从重心坐标开始，在垂直方向上向外扫描，记录两个相邻的黑色像素之间的距离。最终取这些距离的平均值作为水滴的宽度：

[row, col] = size(img_bw);
widths = zeros(row, 1);
for r = round(centroid(2)):row
    col_idx = find(img_bw(r, :));
    if isempty(col_idx)
        continue;
    end
    if length(col_idx) < 2
        widths(r) = 0;
    else
        widths(r) = col_idx(end) - col_idx(1);
    end
end
width = mean(widths(widths~=0));

完整代码：

img = imread('original_image.jpg');
imshow(img);

img_gray = rgb2gray(img);
img_adapt = adapthisteq(img_gray);
img_medfilt = medfilt2(img_adapt, [5 5]);
imshow(img_medfilt);

img_bw = imbinarize(img_medfilt, 0.2);
imshow(img_bw);

img_bwareaopen = bwareaopen(img_bw, 100);
imshow(img_bwareaopen);

stats = regionprops('table', img_bwareaopen, 'Area', 'Centroid');
[~, idx] = max(stats.Area);
centroid = stats.Centroid(idx, :);

hold on;
viscircles(centroid, sqrt(stats.Area(idx))/2, 'Color', 'r');
hold off;

[row, col] = size(img_bw);
widths = zeros(row, 1);
for r = round(centroid(2)):row
    col_idx = find(img_bw(r, :));
    if isempty(col_idx)
        continue;
    end
    if length(col_idx) < 2
        widths(r) = 0;
    else
        widths(r) = col_idx(end) - col_idx(1);
    end
end
width = mean(widths(widths~=0));
disp(['Width: ', num2str(width)]);

要把两个图片相加，然后用open CV做二值化。

matlab提取图像中的一部分并移动,在Matlab中从图像中提取对象
可以参考下

matlab提取图像中的一部分并移动,在Matlab中从图像中提取对象_weixin_39663378的博客-CSDN博客这是一个很好的解决问题.这是一种你可以使用的方法,但我承认它绝不是完美的,也可能不那么健壮.希望它能带给你创意……我所做的基本上是用中值滤波器过滤图像(就像你做的那样)并使用bwareaopen删除小元素.然后我打电话给regionprops来获得一堆属性,其中最重要的是区域和偏心.这个想法是所有字母“a”应该有一个类似的偏心,因此一旦我们知道一个字母的怪癖,我们就可以找到其他大致相同的字母.你可...

https://blog.csdn.net/weixin_39663378/article/details/115813670

图像的区域选取(matlib)_matlab提取图像特定区域_徐图图不糊涂的博客-CSDN博客基于Matlab图像的区域选取_matlab提取图像特定区域

https://blog.csdn.net/weixin_56260304/article/details/127323355

在不使用深度学习和打标签的情况下，你可以通过一些图像处理算法来提取中心的水滴状区域，并测量宽度。以下是一个基本的方法：

读取原始图片并进行预处理：使用Matlab的imread函数读取图片，并根据需要进行灰度化、去噪等预处理操作。
阈值分割：选择一个阈值将图片二值化，将水滴与背景分离开来。你可以尝试使用Matlab的imbinarize函数进行阈值分割。
连通区域分析：使用Matlab的bwconncomp函数对二值图像进行连通区域分析，找出所有的连通区域。
寻找中心水滴：根据水滴的形状特征，你可以考虑以下条件进行筛选：
- 选择连通区域的面积大小，排除过小或过大的区域。
- 计算连通区域的重心，选择距离图像中心最近的区域作为中心水滴。
提取水滴状区域：根据你的需求，你可以选择直接将中心水滴所在的连通区域提取出来，或者使用形态学算法进一步处理，如膨胀和腐蚀。
测量宽度：使用Matlab的regionprops函数计算水滴状区域的宽度。你可以选择面积、周长或其他形状特征进行测量。

请注意，以上方法是基于简单的图像处理算法，结果可能会受到图像质量、阈值设定等因素的影响。如果需要进一步精确和稳定的结果，建议使用更复杂的算法或深度学习方法。

该回答引用ChatGPT，希望对题主有所帮助，如有帮助，还望采纳。

可以使用MATLAB中的图像处理工具箱对图像进行处理，从而提取中心的水滴状区域并测量其宽度。以下是一个可能的解决方案：

读取原始图像，并转换为灰度图像：

im = imread('original_image.jpg');
gray_im = rgb2gray(im);

对图像进行平滑处理，以便更好地检测边缘。可以使用一些滤波器，如高斯滤波器或中值滤波器：

smoothed_im = imgaussfilt(gray_im, 2);

对图像进行边缘检测，以找到水滴状区域的轮廓。可以使用Canny算子或Sobel算子等方法：

edges_im = edge(smoothed_im, 'Canny');

对边缘图像进行形态学处理，以去除不必要的区域并填充空洞：

se = strel('disk', 3);
morph_im = imclose(edges_im, se);
morph_im = imfill(morph_im, 'holes');

使用区域生长或连通组件分析等算法，找到中心的水滴状区域：

cc = bwconncomp(morph_im);
stats = regionprops(cc, 'Area', 'Centroid');
areas = [stats.Area];
[~, index] = max(areas);
waterdrop = false(size(morph_im));
waterdrop(cc.PixelIdxList{index}) = true;

对水滴状区域进行形态学处理，以便更好地测量其宽度：

se = strel('disk', 10);
dilated_im = imdilate(waterdrop, se);
eroded_im = imerode(waterdrop, se);
diff_im = dilated_im - eroded_im;

测量最宽处的距离：

dist_im = bwdist(~diff_im);
max_dist = max(dist_im(:));

最终，max_dist的值应该是水滴状区域的最大宽度。需要注意的是，以上代码只是一种可能的解决方案，具体的处理方法应该根据实际情况进行调整。

使用MATLAB的imread函数读取图像。然后，你可能需要进行一些预处理，比如去噪、增强对比度、二值化等。
从二值图像中，你可以使用regionprops函数找到中心区域。该函数将返回区域的位置和大小。然后，你可以使用这些信息来提取中心区域。

参考gpt
要提取中心的一块水滴状区域并测量其宽度，你可以尝试以下步骤：

预处理图像：首先，你可以对原始图像进行预处理，以便更好地提取水滴状区域。可以使用图像增强方法（如直方图均衡化、滤波等）来增强图像的对比度和细节。
提取水滴状区域：使用图像分割算法（如阈值分割、边缘检测等）来提取水滴状区域。你可以根据水滴的颜色、形状等特征来选择适当的分割方法。
检测水滴中心：找到水滴状区域后，你可以使用形态学操作（如腐蚀、膨胀、开运算、闭运算等）来去除噪声并提取水滴的中心。
测量水滴宽度：根据水滴的形状，你可以使用形态学操作或边缘检测算法来测量水滴的宽度。你可以计算水滴的直径、周长或其他形状参数来获得宽度信息。

以下是一个简单的示例代码，演示了如何使用阈值分割和形态学操作来提取水滴状区域并测量宽度：

% 读取图像
image = imread('your_image.jpg');

% 预处理图像
processed_image = preprocess_image(image);

% 阈值分割
threshold = 100; % 根据水滴的颜色特征选择合适的阈值
binary_image = imbinarize(processed_image, threshold);

% 形态学操作
se = strel('disk', 5); % 根据水滴的大小选择合适的结构元素
morph_image = imclose(binary_image, se);

% 提取水滴中心
center_image = imfill(morph_image, 'holes');

% 测量水滴宽度
stats = regionprops(center_image, 'MajorAxisLength');
width = stats.MajorAxisLength;

% 显示结果
subplot(1, 2, 1), imshow(image), title('原始图像');
subplot(1, 2, 2), imshow(center_image), title(['水滴状区域，宽度：' num2str(width)]);

用 matlab 对图像进行局部提取（一）_matlab局部图像提取_sudo-wang的博客-CSDN博客现在有两张蝴蝶图（如下图），对黑白蝴蝶图命名为 a.jpg ，彩色蝴蝶图命名为 b.jpg。目标是取出来b图中的彩色蝴蝶，其他部分不提取。代码如下：clear;clc;close all;a=imread('a.jpg'); %a是灰度图。（因为黑白图，其矩阵里元素的值都是0和255）b=imread('b.jpg'); %b是原图，也是三维的彩图figure,imsh..._matlab局部图像提取

https://blog.csdn.net/wuli_dear_wang/article/details/88370186

用轮廓检测技术（如OpenCV中的findContours函数）获得水滴状区域的边界点集

可以通过python调用MATLAB库来处理

通过轮库阔识别来获取
