stm32串口波特率设置问题

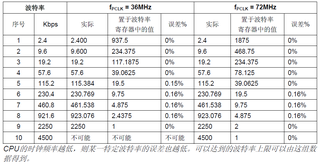

STM32F103上，挂载在PCKL1上的485通信最高速率达不到4M波特率呀，请问您是怎么设置4M波特率的？

串口搞这么高的波特率很不靠谱了，考虑下以太网吧。



不知道那个OneBitMethodCmd是否需要设置，注释掉或者没注释掉最后调试了接收到的还是00000000000000，而一旦降低波特率数据就正常了，总之达不到4Mbps，不知道怎么搞

【以下回答由 GPT 生成】

我了解你的问题。基于STM32F103的UART串口在默认配置下，是无法直接实现4M波特率的。不过，你可以通过修改串口的时钟分频系数和波特率发生器来实现自定义的波特率。以下是解决方案：

步骤1: 设置UART的时钟源 在使用串口之前，需要确定UART的时钟源。在STM32F103中，UART可以使用系统时钟源（例如HSI、HSE或PLL）作为时钟源。你可以根据你的具体需求选择合适的时钟源。这里以使用系统时钟源为例。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);   // 使能USART1时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);     // 使能GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);      // 使能AFIO时钟

步骤2: 配置GPIO引脚 在使用UART之前，还需要配置GPIO引脚。例如，对于USART1的TX和RX引脚，需要将它们配置为复用推挽输出和浮空输入。

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;                    // USART1 TX引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;              // 复用推挽输出
GPIO_Init(GPIOA, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;                   // USART1 RX引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;        // 浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure);

步骤3: 配置波特率和时钟分频系数 在使用UART之前，还需要根据需要配置波特率和时钟分频系数。根据波特率的计算公式 Baud Rate = ClockFreq / (16 * USARTDIV)，其中 ClockFreq 为UART的时钟源频率，USARTDIV 为波特率发生器的设置值。

USART_InitTypeDef USART_InitStructure;
USART_InitStructure.USART_BaudRate = 4000000;                 // 设置波特率为4M波特率
USART_InitStructure.USART_WordLength = USART_WordLength_8b;   // 数据位长度为8位
USART_InitStructure.USART_StopBits = USART_StopBits_1;        // 停止位为1位
USART_InitStructure.USART_Parity = USART_Parity_No;           // 无奇偶校验
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 无硬件流控制
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;    // 接收和发送模式都使能
USART_Init(USART1, &USART_InitStructure);

USART_ClockInitTypeDef USART_ClockInitStruct;
USART_ClockStructInit(&USART_ClockInitStruct);
USART_ClockInitStruct.USART_Clock = USART_Clock_Disable;    // 禁用时钟输出
USART_ClockInitStruct.USART_CPOL = USART_CPOL_Low;          // 时钟极性为低电平
USART_ClockInitStruct.USART_CPHA = USART_CPHA_1Edge;        // 第1个边沿采样
USART_ClockInitStruct.USART_LastBit = USART_LastBit_Disable;// 不采样最后1个时钟位
USART_ClockInit(USART1, &USART_ClockInitStruct);

步骤4: 启用串口 通过调用USART_Cmd函数启用串口。

USART_Cmd(USART1, ENABLE);   // 使能USART1

通过以上步骤，你可以在STM32F103上成功设置4M波特率的485通信。请注意，在实际使用中，你需要根据自己的具体硬件连接情况和通信要求进行适当的代码修改。

如果以上解决方案无法满足你的需求，我建议你参考STM32F103的文档和相关示例代码，以获取更详细的信息。如果你有任何进一步的问题，请随时询问。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
