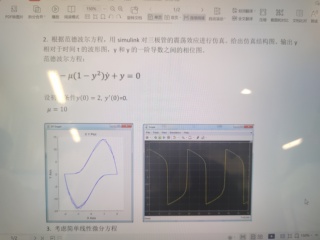

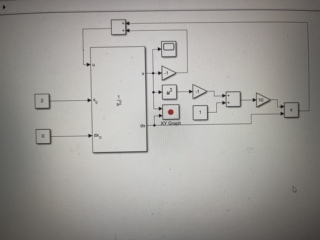

如何在simulink中仿真一个范德波尔方程方程，想要模块的具体样子😭

会不了一点，我也不会来找答案的

【以下回答由 GPT 生成】

对于在Simulink中仿真范德波尔方程震荡效应，可以按照以下步骤进行操作:

1. 打开Simulink并创建一个新的模型。

2. 在模型中添加一个单位步骤（Unit Step）源，用于表示时间t。

3. 添加一个Integration模块用来对y进行积分。双击Integration模块，将其设置为当前的积分器初始化输出，即从0时刻开始持续运算。

4. 添加一个Scope模块用于显示输出波形。将Integration模块的输出连接到Scope模块的输入。双击Scope模块，可以调整显示范围和参数。

5. 在范德波尔方程的计算中，将H的值设置为10。

6. 创建一个Gain模块，并将其增益设置为H。将Gain模块与范德波尔方程的计算模块相连。

7. 在范德波尔方程计算之后，添加一个Fcn模块用于计算y和y的一阶导数之间的相位。双击Fcn模块，添加以下代码：

function ydot = fcn(y)
    ydot = 1./(1-y.^2);
end

1. 添加一个XYGraph模块用于绘制y和y的一阶导数之间的相位图。将Range选择为[-2 2]，将y和ydot输出连接到XYGraph模块的输入。

2. 编译和运行模型。

3. 调整Scope、XYGraph和XAxis模块的参数，使其符合你的需求。

以下是模型的结构图:

Unit Step --> Integration --> Gain --+--> Scope
                          |          |
                          +--> Fcn --> XYGraph

这样就可以在Simulink中进行范德波尔方程的震荡效应仿真，并获得所需的波形图和相位图。
