proteus仿真stm32单片机通过硬件IIC接口读写24C02，不能正常读写

主题：proteus仿真stm32单片机通过硬件IIC接口读写24C02，通过串口将读写数据及结果反馈到屏幕上；
方式：proteus中选用的是stm32f103r6，只用了usart1和iic1两个外设，电路连接如下图：

问题：串口能收到单片机发过来的数据，但反馈的数据显示从24c02的读出的数据全部为0x00，程序编写设计的是读写0-255（即显示从0x00——0xff）

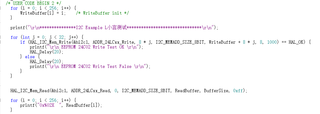

读写代码如图所示，

proteus仿真时串口显示的数据如图所示：

想请教下大家，指点一二，问题大概出在哪里

【以下回答由 GPT 生成】

问题大概出在以下几个方面：

1. 硬件连接问题：请仔细检查电路连接是否正确，确保STM32和24C02之间的IIC接口连线正确，互联网上有很多连接示意图和教程可供参考。

2. 软件配置问题：请检查代码中IIC的初始化部分，确保配置正确。需要根据自己的硬件连接情况来配置IIC引脚和时钟。

3. 设备地址设置问题：请确保设备地址设置正确。24C02的地址为0xA0。

4. 读写操作问题：请检查读写操作部分的代码，确保操作逻辑正确。以下是参考代码：

// 初始化IIC
I2Cx_Init();

// 设置设备地址
uint8_t device_address = 0xA0;

// 写入数据
uint16_t data_address = 0x00; // 数据存储起始地址
uint8_t data = 0x55; // 要写入的数据
I2Cx_WriteData(device_address, data_address, &data, 1);

// 延时等待写操作完成
HAL_Delay(10);

// 读取数据
uint8_t read_data;
I2Cx_ReadData(device_address, data_address, &read_data, 1);

// 打印读取到的数据
printf("读取到的数据为：0x%02X\n", read_data);

如果以上方法仍然不能解决问题，建议在STM32上使用调试工具，例如串口调试助手，查看具体的输出信息和调试结果来定位问题所在。

希望对你有所帮助，如果还有其他问题请随时告诉我。
