ZigBee提供的RF电路与芯片手册中的电路为什么是相反的

该问题来自社区帖: https://bbs.csdn.net/topics/617099984.

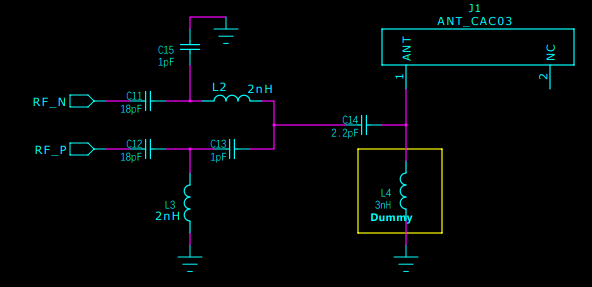

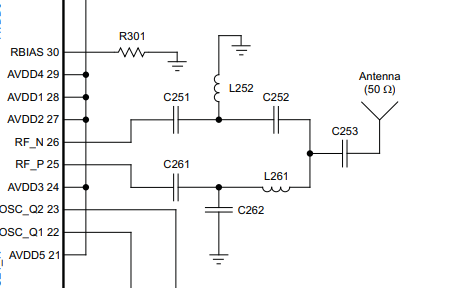

 C15与L3   L2和C13  为什么和芯片手册正好相反





这是一个简单的，通过俩 LC 实现的单端转差分的电路
单端天线，经过 LC,CL 分别移相+/- 90度，产生一对相位差是 180度的差分信号
在射频天线电路中，差分信号是对称的，可以不分正负的的使用。
