关于#硬件工程#的问题：嘉立创平台画板子，usb的B4不能连线，说是DRC错误

关于#硬件工程#的问题：嘉立创平台画板子，usb的B4不能连线，说是DRC错误：

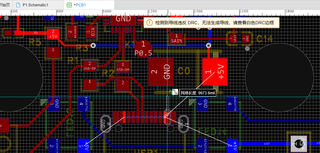

嘉立创EDA平台画板子，usb的B4不能连线，说是DRC错误，应该找哪个设置？怎么解决？


根据你提供的信息，"检测到导线违反 DRC" 并且无法生成线，并且显示白色 DRC 边框，这意味着在嘉立创 EDA 平台中，该 USB 的 B4 管脚存在 DRC 错误。

DRC（Design Rule Check）是用于检查 PCB 设计是否符合一些规定的设计规则和限制的功能。白色 DRC 边框表示当前布线存在违反设计规则的问题。这可能是由于线宽、间距、过孔规格等不满足设定的设计规则导致的。

要解决这个问题，你可以按照以下步骤进行：

  1. 检查 DRC 报错信息： 在嘉立创 EDA 平台中，DRC 报错信息通常会详细说明问题所在，包括哪些规则被违反，以及具体的错误位置。查看报错信息，找出与 USB B4 管脚相关的错误提示。

  2. 调整布线： 确定了具体的 DRC 错误后，你可能需要调整 PCB 布线，使得 USB B4 管脚满足设计规则和限制。例如，可能需要调整线宽、间距、过孔规格等。

  3. 修改 DRC 规则： 如果 DRC 报错是由于特定规则设置引起的，你可以尝试修改 DRC 规则。在嘉立创 EDA 平台中，通常可以通过 "设计规则管理" 或类似的选项找到和修改 DRC 规则。

  4. 重新进行 DRC 检查： 修改布线或规则后，重新进行 DRC 检查，确保错误得到解决。在重新布线后，点击 "DRC" 按钮或选项来进行新的 DRC 检查。

如果以上步骤无法解决问题，可能需要检查更多的布线规则或规格，并确保 PCB 设计满足嘉立创 EDA 平台所支持的设计规范。如果你对 PCB 设计和嘉立创 EDA 平台不太熟悉，建议咨询有经验的工程师或寻求专业的 PCB 设计帮助。
