如何使用matlab function模块在simulink中计算状态空间的输出

各位,我想问一下如何用simulink中的matlab function模块来替换simulink中的state space模块。我导希望我用matlab function这种方式来呈现,但是我使用这个模块构建了ABCD四个矩阵后,我不太清楚下一步该怎末操作。我尝试使用过ss函数,但是失败了。希望各位可以给我一点帮助,或者提供一些建议。

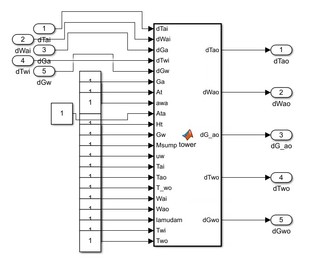

这个是目前使用state space模块搭建的



我导希望是用这样的方法完成,希望采用输入需要的参数的方式确定ABCD矩阵,摆脱复杂的计算。



目前代码的构成是完成公式编辑,然后组合成了四个矩阵,但是下一步如何构建状态空间方程并求解输出,是我希望解决的问题。
希望各位可以帮帮我,给我一些帮助或者建议,或者有别的什么可行的方案都可以。谢谢各位!

可以使用Simulink中的Matlab Function模块来代替State-Space模块。
State-Space模块的数学表达式通常如下所示:

[dx/dt] = [A] * [x] + [B] * [u]
[y] = [C] * [x] + [D] * [u]
其中,[x]是状态变量,[[u]]是输入,[[y]]是输出,[[A]、[B]、[C]、[D]]是矩阵参数。

Matlab Function模块可以替代

用Function模块可以的


看一下

不知道你这个问题是否已经解决, 如果还没有解决的话:
  • 帮你找了个相似的问题, 你可以看下: https://ask.csdn.net/questions/7626093
  • 以下回答由chatgpt基于相关博客总结生成:

    使用Matlab Function模块来计算状态空间的输出,可以按照以下步骤进行操作:

    步骤1: 在Simulink模型中添加一个Matlab Function模块,该模块用于计算状态空间的输出。将ABCD四个矩阵作为输入参数传递给该模块。

    步骤2: 在Matlab Function模块中编写MATLAB代码,根据输入的ABCD矩阵计算状态空间的输出。首先,将输入参数分别赋值给A、B、C、D变量。

    function [y] = calculateOutput(A, B, C, D, x, u)
    % A, B, C, D are input matrices
    % x is the state vector
    % u is the input vector

    % Calculate the state space output y
    y = C * x + D * u;

    end


    步骤3: 在Simulink模型中连接输入信号和状态向量到Matlab Function模块,并从Matlab Function模块输出状态空间的输出。

    步骤4: 设置输入参数的值,以及初始状态向量的值。

    对于上述步骤的代码示例和模型示例,请参考以下链接: Matlab Function模块计算状态空间输出示例

    希望这些步骤和示例能够帮助你解决问题。如果有任何其他问题,请随时提问。


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

Simulink中matlab function的使用方法
可以参考下

在Simulink中使用MATLAB Function模块,可以轻松地将MATLAB代码嵌入到模型中。MATLAB Function模块非常适用于需要对数据进行处理或者需要进行数学计算的模型,包括状态空间模型。下面我们将介绍如何在MATLAB Function模块中计算状态空间模型的输出内容。

首先,我们需要了解状态空间模型的基本概念和计算方法。状态空间模型是一种用于描述线性系统动态行为的数学模型。它由一组微分方程和输出方程组成,其中微分方程描述系统的动态行为,输出方程描述系统的输出与状态之间的关系。状态空间模型可以表示为如下形式:

ẋ(t) = Ax(t) + Bu(t)
y(t) = Cx(t) + Du(t)

其中,x(t)和u(t)分别表示状态和输入,y(t)表示输出,A、B、C和D均为常数矩阵。

接下来,我们将介绍如何使用MATLAB Function模块计算状态空间模型的输出内容。以下是详细步骤:

Step 1:编写MATLAB代码

首先,在MATLAB中编写能够计算状态空间模型输出的代码。可以使用MATLAB中的state-space函数来直接计算输出,也可以手动计算输出。以下是一个简单的例子:

function y = state_space_output(x, u, A, B, C, D)
% Compute state space output
x_dot = Ax + Bu;
y = Cx + Du;

在代码中,x、u、A、B、C和D分别表示状态、输入和状态空间模型的系数矩阵。state_space_output函数可以计算出状态空间模型的输出y。

Step 2:将MATLAB Function模块添加到Simulink模型中

在Simulink模型中,添加一个MATLAB Function模块,并将其命名为state_space_output。然后,将函数输入定义为x、u、A、B、C和D,将函数输出定义为y。在下一步中,我们将配置函数输入和输出。

Step 3:配置MATLAB Function模块

在MATLAB Function模块中,选择“Edit Data”选项来配置函数输入和输出。在“Inputs”部分,将x、u、A、B、C和D作为输入变量添加到函数中。在“Outputs”部分,将y作为输出变量添加到函数中。

Step 4:将输入和输出变量连接到MATLAB Function模块

在Simulink模型中,将状态、输入和状态空间模型的系数矩阵连接到MATLAB Function模块的输入端口。将状态空间模型的输出连接到MATLAB Function模块的输出端口。

Step 5:模拟Simulink模型

现在,我们可以运行Simulink模型并观察输出结果。MATLAB Function模块将根据输入计算出状态空间模型的输出,并将结果传递到模型中。可以使用Simulink中的Scope或者To Workspace模块来显示输出结果。

总结

使用MATLAB Function模块在Simulink中计算状态空间模型的输出内容相对比较简单。只需要编写能够计算状态空间模型输出的MATLAB代码,并在MATLAB Function模块中添加函数输入和输出。然后,将输入和输出变量连接到MATLAB Function模块,并模拟Simulink模型,即可得到状态空间模型的输出结果。

参考newbing
要在Simulink中使用MATLAB Function模块计算状态空间输出,可以按照以下步骤进行操作:

在Simulink模型中添加MATLAB Function模块。

右键单击模块并选择“Edit”以打开MATLAB Function编辑器。

在编辑器中,将以下代码复制并粘贴到函数模板中:


function y = fcn(u)
%#codegen

% 定义状态空间模型
A = [1 0; 0 1];
B = [0; 0];
C = [1 0; 0 1];
D = [0; 0];

% 创建系统对象
sys = ss(A, B, C, D);

% 定义输入
u = input(size(u));

% 计算输出
y = step(ss(sys), u);

end

将输入和输出端口与Simulink模型中的信号连接。
保存并运行模型,MATLAB Function模块将计算状态空间输出并将其传递给输出端口。
