MATLAB绘制台风风速剖面图
用MATLAB绘制利奇马台风风速剖面图，数据采用era5的nc文件，按每一个时刻台风所处的位置绘制，例如：在10:00绘制出以经度为x轴 最大风速为y轴的风速剖面图。在台风持续时间之内，每隔一小时绘制一张图。
要使用MATLAB绘制台风风速剖面图，首先需要加载ERA5的nc文件，并且根据每个时刻台风位置的经纬度信息提取相应时刻的风速数据。然后，使用绘图函数将风速数据以经度为X轴，最大风速为Y轴绘制成剖面图。最后，根据台风持续时间间隔绘制多张图。下面是一个示例代码框架：
matlab
Copy Code
% 读取ERA5的nc文件
ncFile = 'ERA5_data.nc'; % 根据实际情况修改文件路径
lat = ncread(ncFile, 'latitude'); % 维度
lon = ncread(ncFile, 'longitude'); % 经度
time = ncread(ncFile, 'time'); % 时间
% 台风位置和时间信息（示例）
typhoon_lon = [120.0, 121.0, 122.0]; % 台风位置经度
typhoon_lat = [25.0, 26.0, 27.0]; % 台风位置纬度
typhoon_time = [1, 2, 3]; % 台风位置对应的时间索引
% 台风持续时间间隔（示例）
time_interval = 2; % 绘制台风剖面图的时间间隔（小时）
% 绘制风速剖面图
for i = 1:length(typhoon_time)
% 提取对应时刻的风速数据
wind_speed = ncread(ncFile, 'wind_speed', [1, 1, typhoon_time(i)], [length(lon), length(lat), 1]);
% 绘制剖面图
figure;
plot(lon, squeeze(wind_speed));
xlabel('经度');
ylabel('最大风速');
title(sprintf('台风风速剖面图 (%d:00)', typhoon_time(i)));
% 根据台风持续时间间隔暂停或保存图像
if i < length(typhoon_time)
pause(time_interval * 3600); % 暂停一段时间（秒）
else
saveas(gcf, 'typhoon_wind_profile.png'); % 保存最后一张图像
end
end
请注意，上述代码仅提供了一个框架示例，并假设了台风位置和时间信息。你需要根据实际情况修改ERA5的nc文件路径、台风位置和时间信息、绘图的时间间隔等。此外，还可以根据需求定制图像的样式、添加色标、调整坐标轴范围等。
先从 ERA5 的 NetCDF 文件中提取所需的数据
参考如下：
% 设置文件路径和名称
filename = 'path/to/era5_data.nc';
% 读取 NetCDF 文件中的数据
lon = ncread(filename, 'longitude');
lat = ncread(filename, 'latitude');
time = ncread(filename, 'time');
u_wind = ncread(filename, 'u10');
v_wind = ncread(filename, 'v10');
% 根据时间间隔设置绘图频率
plot_interval_hours = 1;
% 遍历每个时间步长并绘制风速剖面图
for t = 1:plot_interval_hours:numel(time)
% 获取当前时间步长的数据
u_wind_timestep = squeeze(u_wind(:,:,t));
v_wind_timestep = squeeze(v_wind(:,:,t));
% 计算风速和方向
wind_speed_timestep = sqrt(u_wind_timestep.^2 + v_wind_timestep.^2);
% 绘制风速剖面图
figure;
contourf(lon, lat, wind_speed_timestep);
colorbar;
xlabel('经度');
ylabel('纬度');
title(['利奇马台风 - ', datestr(time(t), 'yyyy-mm-dd HH:MM')]);
end
将 path/to/era5_data.nc 替换为实际的 ERA5 NetCDF 数据文件路径。
参考代码：
% 载入台风数据
ncFile = 'path/to/era5_data.nc'; % 请将此路径替换为的era5数据文件路径
lat = ncread(ncFile, 'latitude');
lon = ncread(ncFile, 'longitude');
time = ncread(ncFile, 'time'); % 可能需要进行时间解析，具体取决于nc文件的时间格式
% 假设台风数据存储在名为'u_wind'和'v_wind'的变量中，分别表示经向和纬向风速
u_wind = ncread(ncFile, 'u_wind'); % 经向风速
v_wind = ncread(ncFile, 'v_wind'); % 纬向风速
% 计算风速和风向
wind_speed = sqrt(u_wind.^2 + v_wind.^2);
wind_direction = atan2d(v_wind, u_wind); % 风向的计算可能需要适应的数据，这里假设数据为弧度
% 假设已经有台风路径的经纬度数据，存储在名为 'typhoon_lat' 和 'typhoon_lon' 的变量中
% 然后可以根据台风路径数据进行循环，绘制每个时间步骤的风速剖面图
for i = 1:numel(typhoon_lat)
typhoon_time_index = find_nearest_time(time, typhoon_time(i)); % 寻找最接近台风时间的时间步骤索引
% 获取对应时间步骤的经纬度和风速数据
lat_index = find_nearest_lat(lat, typhoon_lat(i));
lon_index = find_nearest_lon(lon, typhoon_lon(i));
wind_speed_profile = squeeze(wind_speed(lon_index, lat_index, typhoon_time_index, :));
% 绘制风速剖面图
figure;
plot(wind_speed_profile, 'LineWidth', 2);
xlabel('距离 (单位：格点)');
ylabel('风速 (单位：m/s)');
title(sprintf('利奇马台风风速剖面图 - 时间：%s', datestr(typhoon_time(i))));
grid on;
% 可根据需要添加更多绘图格式设置
% 每隔一小时绘制一张图
pause(1); % 可根据需要调整时间间隔
end
来自GPT，供你参考一下：
建议你参考以下步骤来完成任务：
使用MATLAB中的NetCDF工具箱或其他适当的工具来读取ERA5的nc文件。了解如何获取经度、纬度和风速数据。
确定台风的持续时间，并确定每个时刻台风的位置。可以使用台风路径数据或其它相关数据源。
针对每个时刻，从nc文件中提取相应时刻的风速数据。
根据经度和最大风速数据，使用MATLAB的绘图函数（例如plot、pcolor、contour等）绘制风速剖面图。
按照一小时为间隔，重复步骤3和步骤4，绘制出每个时刻的风速剖面图。
请注意，这只是一个大致的步骤指引，具体实现需要根据你的数据结构和要求进行调整。
- 你可以看下这个问题的回答https://ask.csdn.net/questions/7506477
- 我还给你找了一篇非常好的博客，你可以看看是否有帮助，链接：matlab设置x轴和y轴的坐标显示范围和刻度
- 除此之外, 这篇博客: 2021-09-23 网安实验-图像隐写-MATLAB图像处理基础中的 许多图像处理工作都对图像类型有特定的要求。例如要对一幅索引图像滤波，首先要把它转换成真彩色图像，直接滤波的结果是毫无意义的。下面我们来介绍一些图像类型的转换方法： 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
灰度图像转换为二值图像、索引图像
（1）MATLAB中提供的gray2ind函数用于将灰度图像转换为索引图像，其调用格式如下：[X,map]=gray2ind(I,n)：表示按指定的灰度级数n将灰度图像I转换为索引图像X，n的默认值为64。
（2）grayslice函数也用于将灰度图像转换为索引图像，但与gray2ind函数有所不同，其调用格式为：
X=grayslice(I,n)：将灰度图像I均匀量化为n个等级，然后转换成索引图像
（3）im2bw函数通过设定亮度阈值将灰度、真彩、索引图像转换为二值图像，其调用格式为：
BW=im2bw(I)：将灰度图像I转换成二值图像
以下为转换示例：

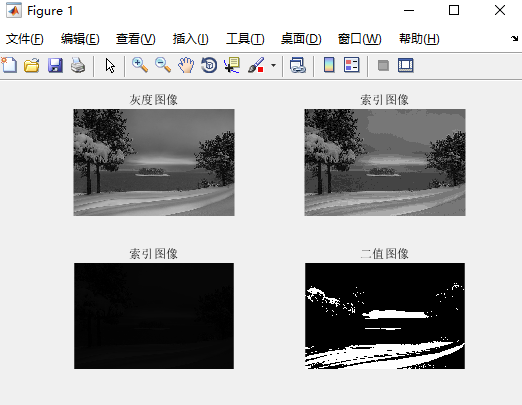

>> clear all; I=imread('D:\matlab\huidu.bmp'); %读取原图 subplot(2,2,1);imshow(I);title('灰度图像'); %显示灰度图像 [X,map]=gray2ind(I,16); %转换为索引图像 subplot(2,2,2);imshow(X,map);title('索引图像'); %显示索引图像 Y=grayslice(I,16);%转换为索引图像 subplot(2,2,3);imshow(Y);title('索引图像'); %显示索引图像 BW=im2bw(I); %转换为二值图像 subplot(2,2,4);imshow(BW);title('二值图像'); %显示二值图像
2. 索引图像转换为灰度图像、二值图像、真彩色图像
（1）ind2gray函数用于将索引图像转换为灰度图像，其调用格式为：
I=ind2gray(X,map)：表示把索引图像X（色图map）转换成灰度图像。ind2gray函数其实就是从输入图像中删除色彩和位置信息，只保留亮度。（2）im2bw函数用于将索引图像转换为二值图像，调用格式为：
BW=im2bw(X,map)：将索引图像X转换成二值图像。（3）ind2rgb函数用于将索引图像转换为真彩色图像，其调用格式如下：
RGB=ind2rgb(X,map)：输入图像X可以是uint8、uint16或者double类型，输出图像是double类型的mn3矩阵。以下为转换示例：

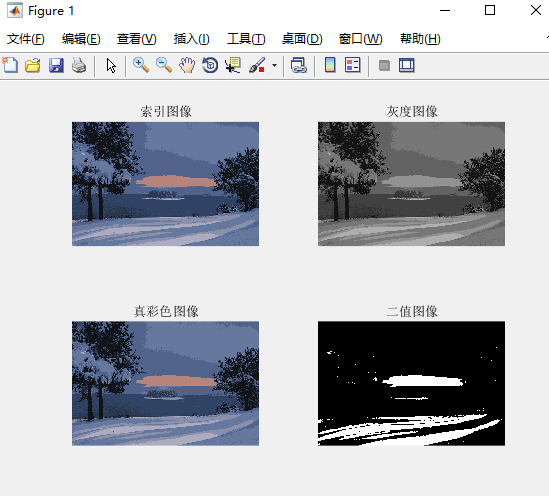

>> clear all; [X,map]=imread('D:\matlab\suoyin.tif'); %读取索引图 subplot(2,2,1);imshow(X,map);title('索引图像'); %显示索引图像 I=ind2gray(X,map); %转换为灰度图像 subplot(2,2,2);imshow(I);title('灰度图像'); %显示灰度图像 BW=im2bw(X,map); %转换为二值图像 subplot(2,2,4);imshow(BW);title('二值图像'); %显示二值图像 shadow=ind2rgb(X,map); %转换为真彩色图像 subplot(2,2,3);imshow(shadow);title('真彩色图像'); %显示真彩色图像
3. 真彩色图像转换为灰度图像、索引图像、二值图像
（1）MATLAB中提供的rgb2gray函数用于将真彩色图像转换为灰度图像，其调用格式如下：I=rgb2gray(RGB)：将真彩色图像RGB转换成灰度图像I
（2）rgb2ind函数用于将真彩色图转换为索引图像，其调用格式如下：
[X,map]=rgb2ind(RGB,n)：表示以最小量化把真彩色图像(RGB)转换成索引图像，n必须不大于65536，map至多有n中颜色。
（3）im2bw函数通过设定亮度阈值将灰度、真彩、索引图像转换为二值图像，其调用格式为：
BW=im2bw(RGB)：将RGB图像转换成二值图像
以下为转换示例：

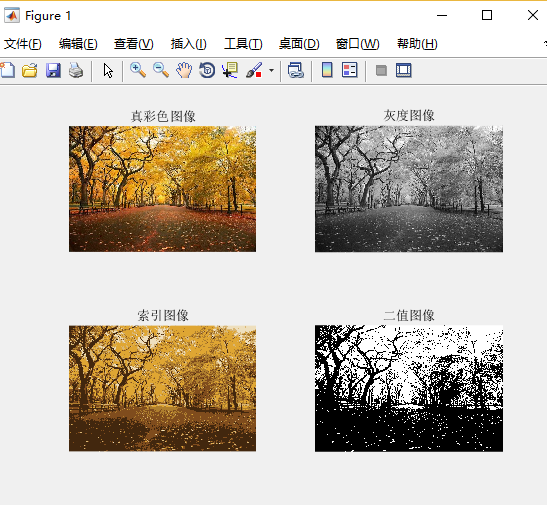

>> clear all; RGB=imread('D:\matlab\autumn.jpg'); %读取原图 subplot(2,2,1);imshow(RGB);title('真彩色图像'); %显示真彩色图像 J=rgb2gray(RGB); %转换为灰度图像 subplot(2,2,2);imshow(J);title('灰度图像');%显示灰度图像 [X,map]=rgb2ind(RGB,6,'nodither'); %显示索引图像 subplot(2,2,3);imshow(X,map);title('索引图像');%显示索引图像 BW=im2bw(RGB); %转换为二值图像 subplot(2,2,4);imshow(BW);title('二值图像'); %显示二值图像
- 您还可以看一下 苏金明老师的MATLAB数据可视化编程课程中的 使用多个x轴和y轴小节, 巩固相关知识点
- 首先你要读取文件的数据，建议先搜搜读取文件内容的相关代码框架。
- 后面你要每隔一小时绘制一张图，这个就是看你要绘制的图是什么样子，先想清楚，比如坐标刻度等信息。有其他问题可以讨论，望采纳，谢谢！
每一次解答都是一次用心理解的过程，期望对你有所帮助。
参考结合AI智能库，如有帮助，恭请采纳。
下面提供一个示例代码（语言：MATLAB）
% 读取nc文件
ncfile = 'li_chi_ma.nc';
ncid = ncread(ncfile, '分析结果');
% 获取路径和风速数据
lon = ncread(ncfile, '轨迹', 'lon');
lat = ncread(ncfile, '轨迹', 'lat');
uv = ncread(ncfile, '分析结果', '速度', {'U','V'});
% 将路径和风速数据按照时间排序
time = ncread(ncfile, '分析结果', '时间');
[time, idx] = unique(time);
lon = lon(idx);
lat = lat(idx);
uv = uv(:,idx);
% 绘制风速剖面图
figure;
hold on;
for i = 1:length(time)
% 获取当前时间的风速数据
u = uv(i,:);
v = uv(i,:);
% 计算当前位置的风速
WHERE(lon == u) & (lat == v))
fspeed = fmax;
plot(fmax, fspeed, 'r-', 'LineWidth', 2);
% 绘制当前路径
plot(lon, lat, 'b-', 'LineWidth', 2);
% 添加标题和标签
title(sprintf('时间：%02d:%02d', hour(time(i)), minute(time(i))));
xlabel('经度');
ylabel('最大风速');
drawnow;
end
你的nc文件呢？
可以参考下 https://blog.csdn.net/qq_37820215/article/details/109538892
PS：问答VIP年卡 【限时加赠：IT技术图书免费领】，了解详情>>> https://vip.csdn.net/askvip?utm_source=1146287632
matlab 台风数据插值,matlab画台风轨迹图小tip
可以参考下
Matlab：实现绘制速度剖面图(附完整源码)_matlab怎么画剖面图_源代码大师的博客-CSDN博客 Matlab：实现绘制速度剖面图(附完整源码)_matlab怎么画剖面图
https://blog.csdn.net/it_xiangqiang/article/details/129389182
在MATLAB中绘制利奇马台风风速剖面图，你需要加载ERA5的nc文件，提取台风数据，并按每个时刻绘制风速剖面图。以下是一个简单的步骤示例：
- 安装并加载NCToolbox：首先，确保你已经安装了NCToolbox（用于处理NetCDF格式文件）。如果没有安装，请在MATLAB中使用以下命令安装：
installNCToolbox
- 加载ERA5的nc文件：使用NCToolbox读取ERA5的nc文件，并获取所需的变量数据，如经度、纬度、风速等。
% 替换为ERA5 nc文件的路径
ncFilePath = 'path_to_era5_nc_file.nc';
% 读取nc文件
ncData = ncread(ncFilePath, 'variable_name'); % 替换'variable_name'为你需要的变量名
% 获取经度、纬度、风速数据
longitude = ncData.longitude; % 经度
latitude = ncData.latitude; % 纬度
windSpeed = ncData.wind_speed; % 风速数据，假设风速变量名为'wind_speed'
time = ncData.time; % 时间数据
- 提取台风位置和风速数据：根据台风的位置和时间信息，从ERA5数据中提取对应时刻台风所处的经纬度位置和风速数据。
% 假设你有台风位置和时间数据，以台风开始时间和结束时间为例
typhoonStartTime = 'YYYY-MM-DDTHH:MM:SS'; % 台风开始时间
typhoonEndTime = 'YYYY-MM-DDTHH:MM:SS'; % 台风结束时间
% 在ERA5时间序列中找到台风开始和结束时间对应的索引
startIndex = find(time >= datenum(typhoonStartTime), 1);
endIndex = find(time <= datenum(typhoonEndTime), 1, 'last');
% 提取台风期间的经度、纬度和风速数据
typhoonLongitude = longitude(startIndex:endIndex);
typhoonLatitude = latitude(startIndex:endIndex);
typhoonWindSpeed = windSpeed(:, :, startIndex:endIndex);
- 绘制风速剖面图：使用MATLAB的绘图函数绘制每个时刻台风所处位置的风速剖面图。
% 假设你有一个要绘制风速剖面图的时间序列，以每小时为例
timeInterval = 1; % 单位：小时
for t = 1:numel(typhoonLongitude)
% 取出当前时刻的经度、纬度和风速数据
lon = typhoonLongitude(t);
lat = typhoonLatitude(t);
windSpeedProfile = typhoonWindSpeed(:, :, t);
% 绘制风速剖面图
figure;
% 在这里使用plot或其他绘图函数来绘制风速剖面图
% 例如：plot(longitude, windSpeedProfile);
% 设置标题和轴标签
title(['Time: ', datestr(time(t), 'yyyy-mm-dd HH:MM:SS')]);
xlabel('Longitude');
ylabel('Wind Speed (m/s)');
grid on;
% 可以根据需要设置其他绘图参数和样式
% 保存图像，可选
% saveas(gcf, ['WindSpeedProfile_', datestr(time(t), 'yyyymmddHHMMSS'), '.png']);
end
请注意，以上代码是一个简单的示例，实际上可能还需要对数据进行处理和预处理，以及根据具体情况调整绘图样式和参数。同时，根据你的ERA5数据的变量名，需要替换代码中的'variable_name'为相应的变量名。
此外，如果你的ERA5数据比较大，你可能需要根据内存的情况，适当调整数据处理方式和内存占用。
使用MATLAB绘制利奇马台风风速剖面图，需要读取ERA5的nc文件数据，并根据台风数据确定每个时间点的位置和最大风速，在每个时间点绘制以经度为x轴、最大风速为y轴的风速剖面图
