Multisim仿真找不到问题

第一步、添加函数发生器

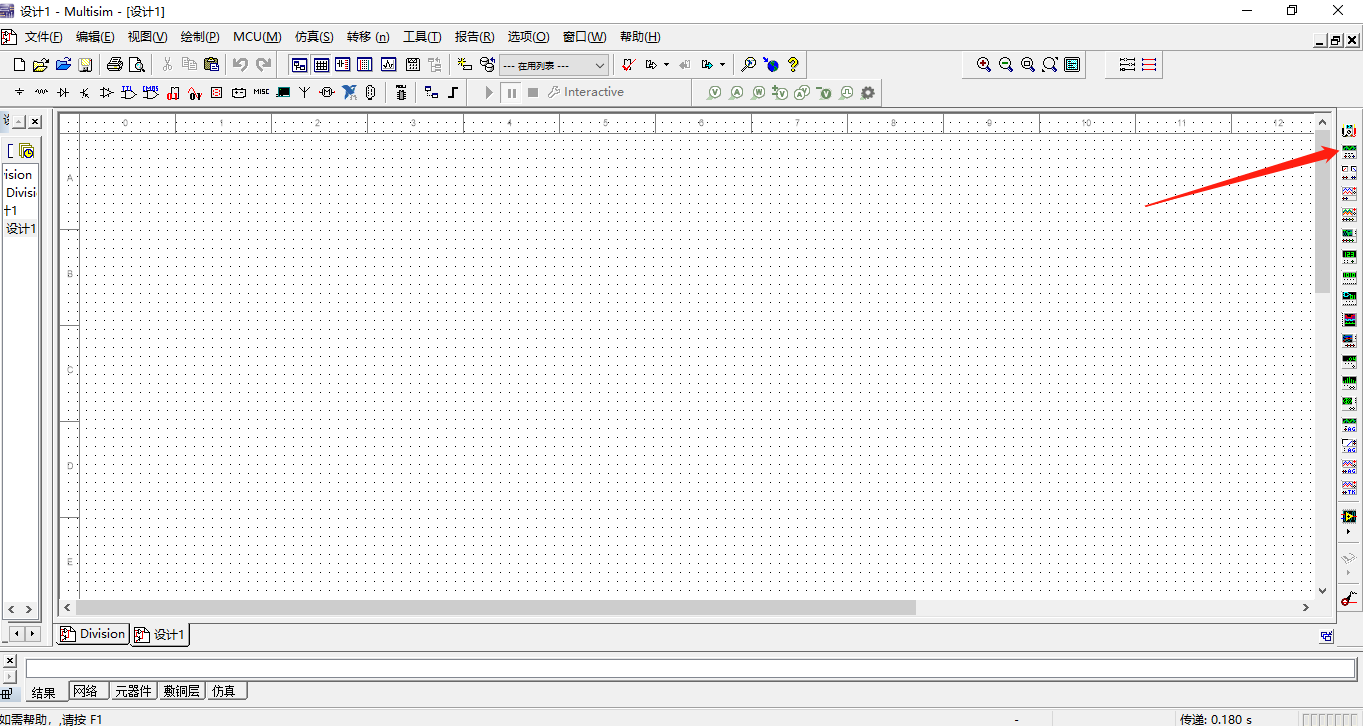

首先，打开multisim页面，在右侧的仪器栏找到函数发生器，从上往下数第二个就是。

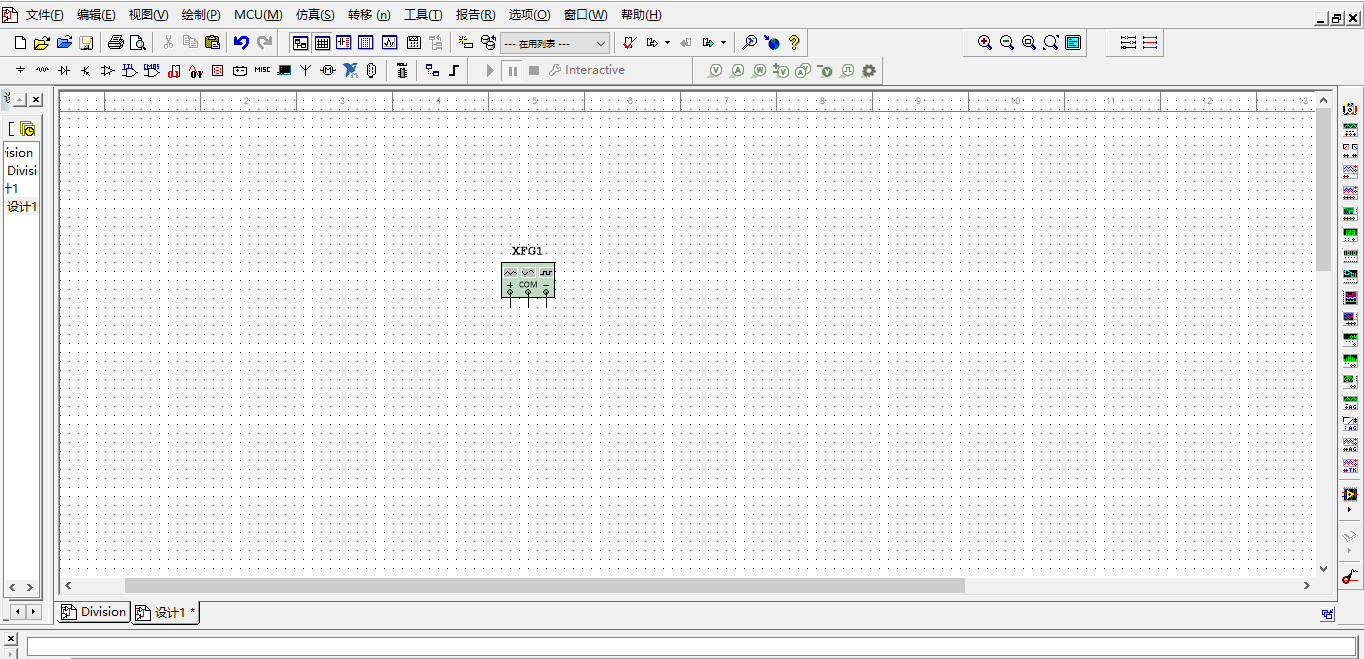

点击仪器，移到设计版空白处即可。

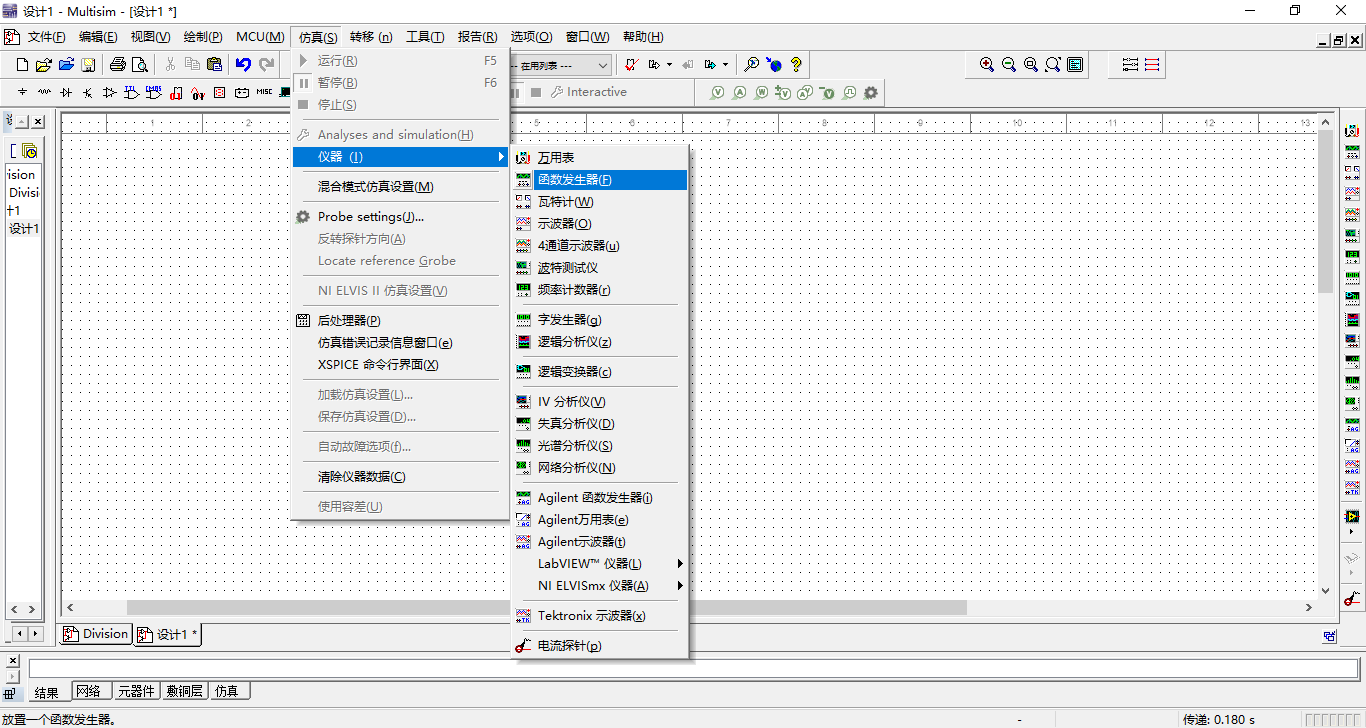

或者也可以从最上方的菜单栏找。仿真->仪器->函数发生器

第二步、函数发生器信号设置
双击函数发生器，出现函数发生器设置。
波形：第一行波形，选择第三个方波。（其他的还有正弦波和三角波可选）
频率：数字框填1，右边的单位框点击选择V
同理以下设置
占空比：50%
振幅：2.5V
偏移设置：2.5V（注意这里的偏移要设置为2.5V，如果偏移是0V的话，最终的高电平是2.5V，低电平是-2.5V）

第三步、添加示波器

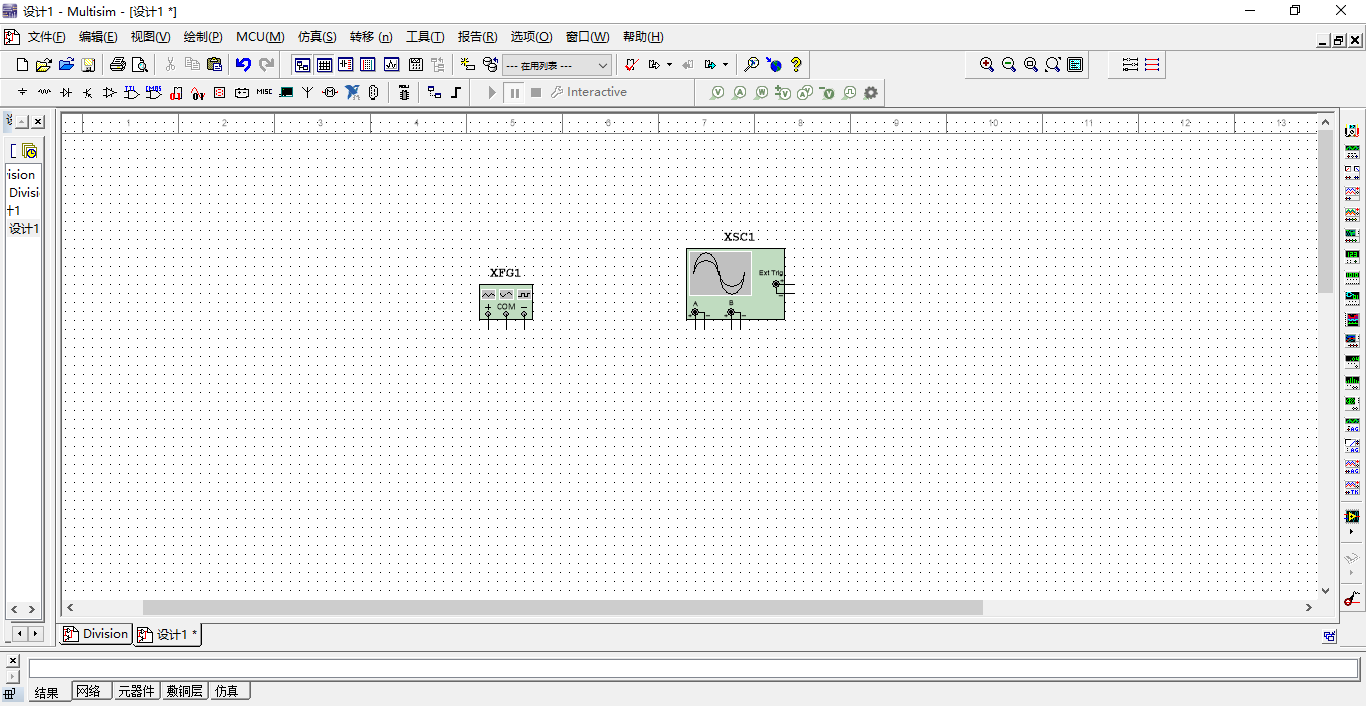

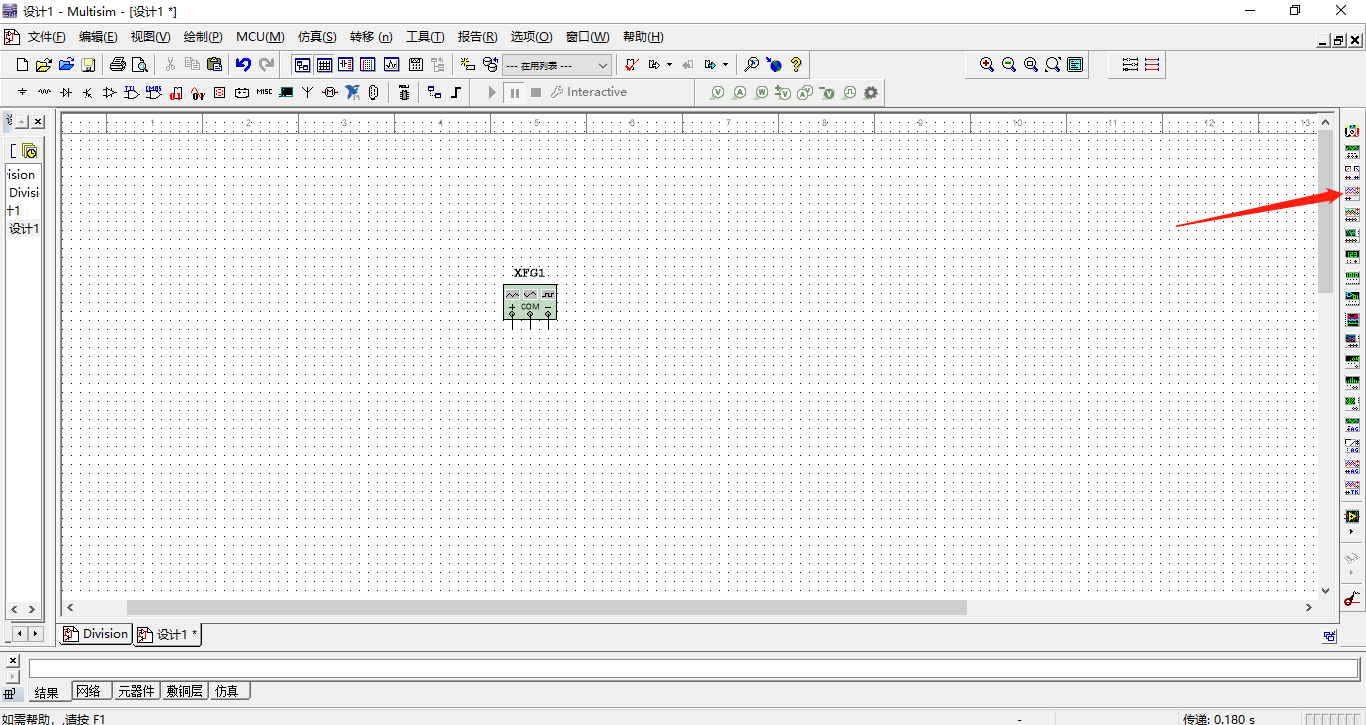

在右侧仪器栏找到示波器，点击，移到空白处。从上往下数第4个就是。
第四步、使用示波器显示波形

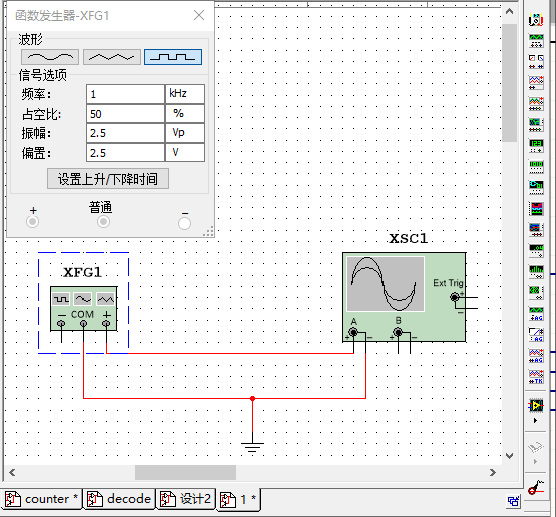

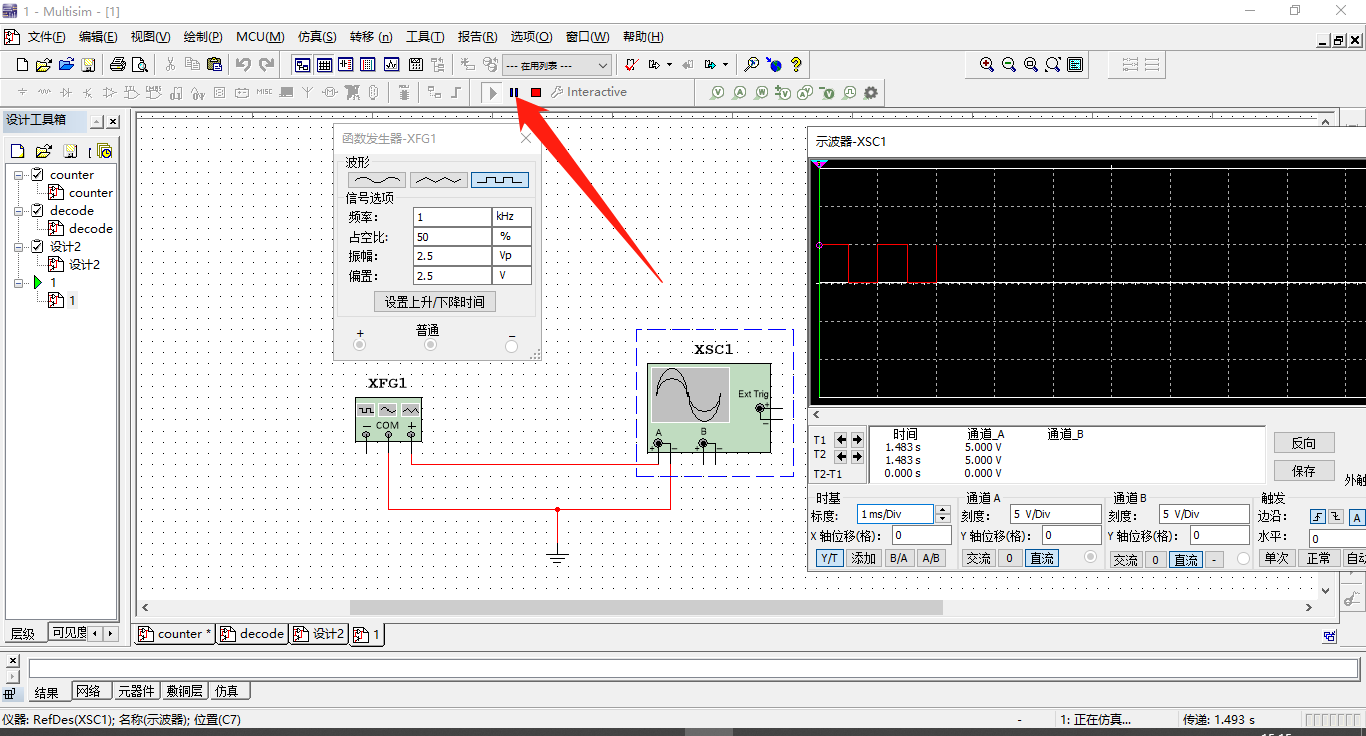

连线如图：
示波器+ —— 函数发生器+
示波器 - ——函数发生器con
GND ——函数发生器con
注意，必须接地。

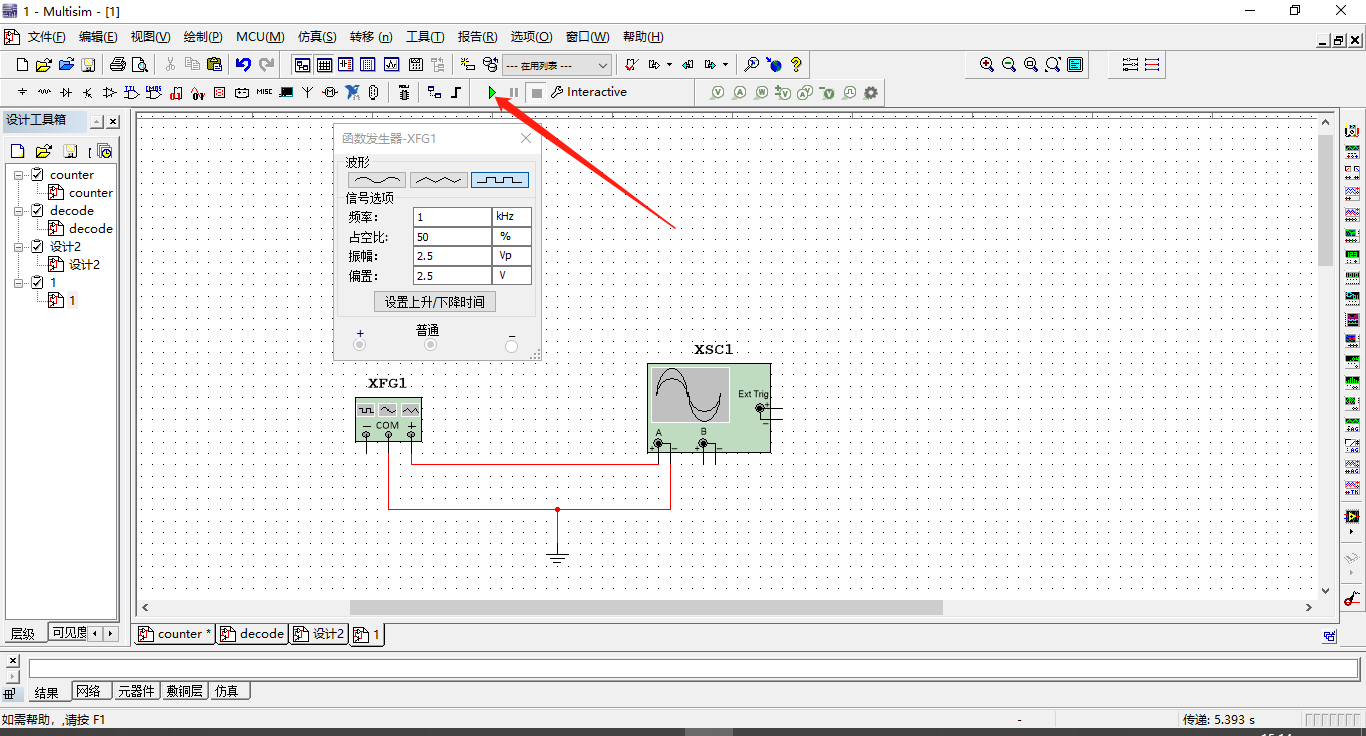

点击菜单栏的绿色三角形按钮，开始仿真

点击绿色按钮旁边的暂停按钮暂停，双击示波器，观察波形。

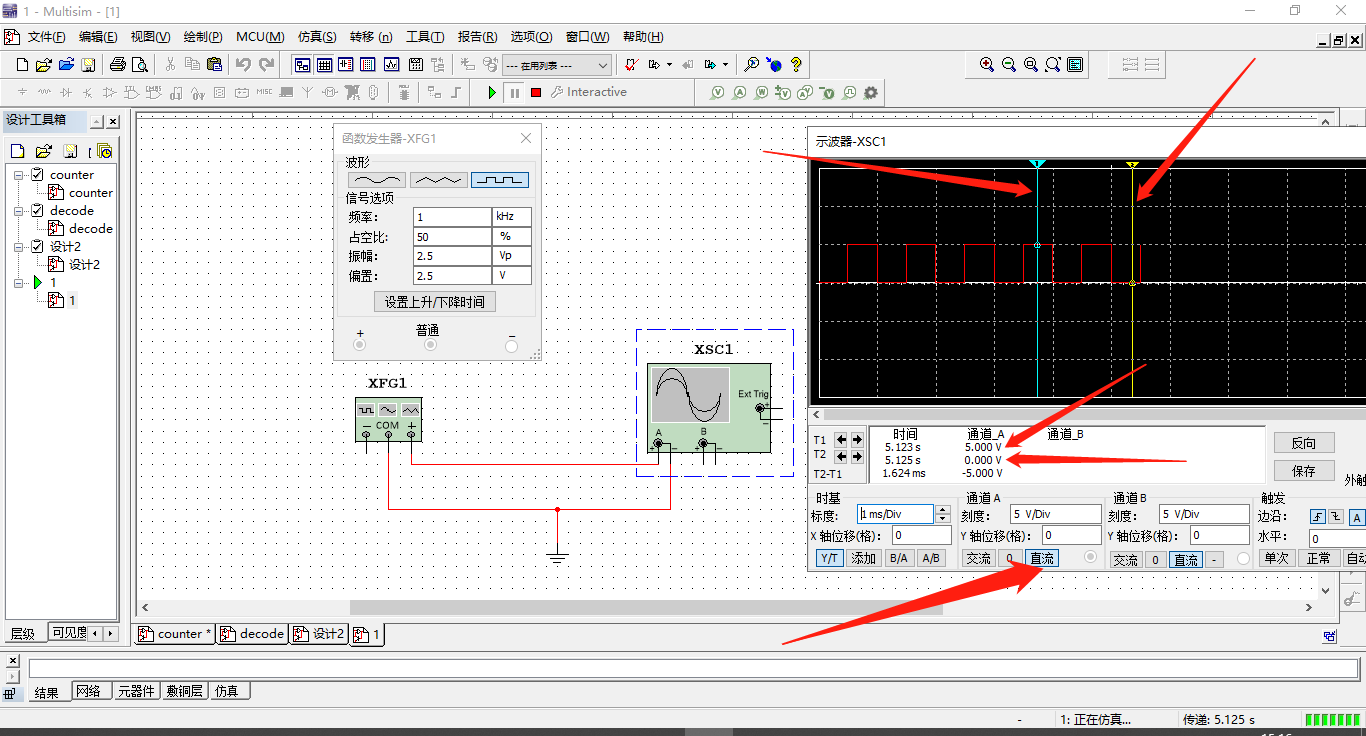

移动示波器最左边的光标到高电平和低电平处，在下方的仪器面板观察。此时即为我们所需要的波形。
T1（对应蓝色的光标1）：5V
T2 (对应黄色的光标2)：0V

从题目描述中可以看出，设计的电路是一个红外感应器电路，其中需要连接一个电机。但是在Multisim中，找不到电机元件，只能使用灯泡来代替。现在的问题是为什么灯泡无法亮起。

从参考资料中并没有直接回答这个问题，所以需要根据已有的知识来进行推测。

首先需要确认一些关键信息，比如灯泡连接的方式、电源供电情况、红外感应器的输出和工作方式。

在Multisim中，通过模拟电路来模拟实际电路的工作情况。对于灯泡无法亮起的原因，可以考虑以下几个可能性：

1. 电源不足：灯泡或者电机需要一定的电源供电才能正常工作，如果电源的电压或者电流不足以驱动灯泡，那么灯泡就无法亮起。可以检查并确认电源是否正常工作，并查看灯泡的额定电压和电流是否在电源的能够提供的范围内。

2. 连接错误：灯泡的连接方式是否正确。在Multisim中，可以尝试更换连接方式，如改变灯泡与其他元件的连接方式，或者调整元件之间的连接关系。

3. 失效元件：灯泡或者其他元件可能存在故障，导致无法正常工作。可以逐个检查并更换可能存在问题的元件，确认是否有失效元件影响了整个电路的工作。

如果以上三个方面都排除了，灯泡依然无法亮起，那么可能需要进一步分析红外感应器的输出和工作方式，以及与灯泡连接的部分电路。根据具体情况，可能需要对电路进行改进或者调整，以确保整个电路的正常工作。

总结来说，对于灯泡无法亮起的问题，可以从以下几个方面进行排查：

1. 确认电源供电是否正常，并检查灯泡的额定电压和电流是否在电源能够提供的范围内。
2. 检查灯泡的连接方式是否正确，尝试更换连接方式或者调整元件之间的连接关系。
3. 逐个检查并更换可能存在问题的元件，排除失效元件的影响。
4. 分析红外感应器的输出和工作方式，以及与灯泡连接的部分电路，可能需要对电路进行改进或者调整。

如果以上的方法都不能解决问题，那么可能需要进一步的设备和实验验证，或者请教其他专业人员进行帮助。
