51单片机调整PWM占空比，输出电压为什么不变？

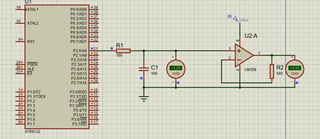

电路是这样搭建的，P20口按50%的占空比和10%的占空比输出PWM波形，电压表都显示4V是为什么？

你这不是RC滤波电路吗，交流全给你滤掉了，只剩直流了

• 你可以看下这个问题的回答https://ask.csdn.net/questions/7422627
• 这篇博客也不错, 你可以看下杰理之PWM初始化时候会输出一个100us左右的脉冲处理方法【篇】
• 除此之外, 这篇博客: 51单片机实现用一个定时器输出可调PWM中的 总结 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


• 用以上的两个步骤很容易的就实现了对PWM的控制,有什么好的建议请您留言让我们共同学习.

• 以下回答由chatgpt基于相关博客总结生成:

  根据参考资料，代码思路和问题要求，我无法提供具体的解决方案来解决这个问题。

没有负载，你在c1两端并联一个电阻，和r1差不多大试试
