stm脉搏测量波形处理和原理图绘制问题

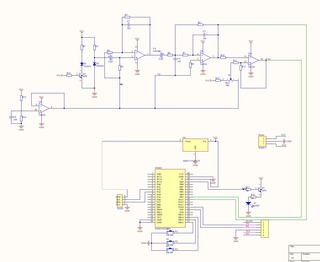

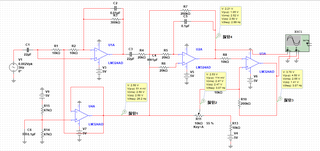

利用stm32实现脉搏测量时，设计了一个将传感器得到的2mv，1-3Hz小信号转化为0-3.3V信号的电路传入核心板，电路如下，从左到右从上到下依次为两个低通滤波放大器和一个迟滞比较器，以及一个2.5V的偏置电压

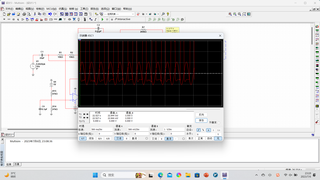

但是仿真时却发现最终的脉冲输出在-0.5V到3.7V之间，而且不符合预期，调整各个电阻以后改变很小，请问这是为什么，要怎么解决
初学者完全不懂，万分感谢
