先介绍下面包板

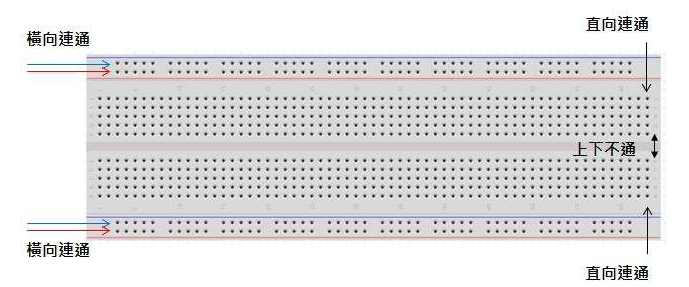

面包板电源部分(蓝线和红线标记)是横向导通,中间部分是纵向导通
我用红线表示这的这些孔是连接在一起的
我仔细想了一下把做有原件都放在一起的话,线链接的太多担心新手绕晕了,所以在这我分两部分做,为了方便演示接线图片我是灵魂PS上去的请见谅!

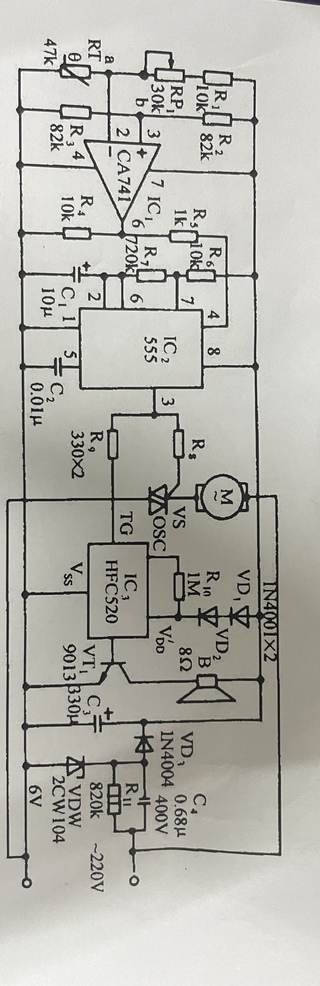

根据题目要求,我们需要解释以下五个电路的工作原理:温控电压比较电路、多谐振荡电路、可控硅控制电机电路、音响发声电路以及交流降压整流电路。
温控电压比较电路常用于温度控制器、温度报警器等设备中,它主要通过比较输入电压与参考电压来判断温度是否超过设定阈值,并触发相应的动作。
具体的工作原理如下: - 该电路一般由一个温度传感器、一个反馈电阻和一个比较器组成。 - 温度传感器将温度转化为电压信号,并作为输入电压输入。 - 参考电压是事先设定好的一个阈值电压。 - 比较器将输入电压与参考电压进行比较,判断是否满足条件。 - 当输入电压高于参考电压时,比较器输出高电平;当输入电压低于参考电压时,比较器输出低电平。 - 输出的高低电平可以连接到其他设备,触发相应的动作,例如报警声、温度调节等。
多谐振荡电路一般用于产生多个频率的振荡信号,常用于音频处理、通信等领域。
具体的工作原理如下: - 多谐振荡电路通常由多个谐振器和开关组成。 - 每个谐振器通过调节电容或电感实现不同的振荡频率。 - 开关通过切换谐振器的连接来选择不同的振荡频率。 - 按照一定的时间规律,开关依次连接不同的谐振器,实现多个频率的振荡信号的产生。
可控硅控制电机电路常用于交流电机的控制,可以实现电机的启停、速度调节等功能。
具体的工作原理如下: - 可控硅是一种电子器件,类似于开关,可以对交流电进行控制。 - 可控硅通过触发器来控制电流通断的时机。 - 可控硅一般由门极、阳极和阴极组成。 - 电路通过触发器控制可控硅的导通和关断,从而控制交流电机的启停和转速。 - 当触发器触发可控硅时,可控硅导通,交流电流通过,电机运行;当触发器不触发可控硅时,可控硅关断,交流电流截断,电机停止。
音响发声电路用于将电信号转换为声音,常用于音响设备、电子琴等。
具体的工作原理如下: - 音响发声电路通常由振荡器、放大器和扬声器组成。 - 振荡器产生频率可调的电信号,然后经过放大器放大。 - 放大后的信号通过扬声器将电信号转换为声音信号,从而发出声音。
交流降压整流电路用于将高电压的交流电转换为稳定的低电压直流电,常用于电源适配器、电子设备等。
具体的工作原理如下: - 电路一般由变压器、整流器和滤波器组成。 - 变压器将高压交流电转换为适宜的低压交流电。 - 整流器通过二极管将交流电转换为半波或全波的直流电。 - 滤波器通过电容等元件对直流电进行滤波,使其更加稳定。 - 经过整流和滤波后的电流用于供电设备使用。
注意:以上是对题目中所提到的电路的一般工作原理的解释。具体的设计和实现细节会因应用场景和具体要求而有所不同。
